| الـ MOQ: | 1 |
| السعر: | Customized |
| التعبئة القياسية: | خشب رقائقي |
| فترة التسليم: | شهر واحد |
| طريقة الدفع او السداد: | تي / ت |
| القدرة على التوريد: | 10 مجموعات شهريا |

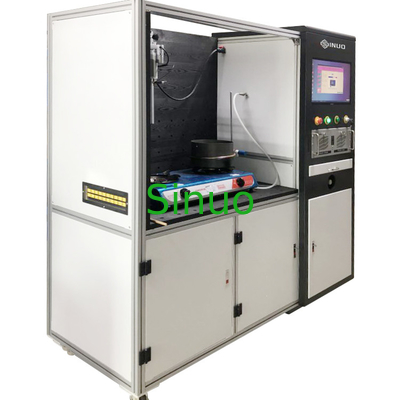

IEC60335-2-21 شفاطات المدى معدات اختبار أداء التسخين
معايير معدات اختبار أداء التدفئة لشفاط المطبخ:
تم تصميم نظام اختبار موقد التسخين هذا وتصنيعه وفقًا لمتطلبات الفصل 11 والشكل 101 في معايير IEC 60335-2-21.
هيكل لمعدات اختبار أداء التدفئة لشفاط المطبخ:
يحاكي ركن الاختبار بيئة ارتفاع درجة الحرارة ، وهو متوافق مع اختبار غطاء المحرك واختبار موقد الغاز.
المعلمات الفنية لمعدات اختبار أداء تسخين شفاطات المطبخ:
| قوة العمل | 220 فولت ، 50 هرتز ، قوة المعدات حوالي 10500 واط |
| طاقة التدفئة الكهربائية | هناك 6 شعلات ، منها طاقة الإدخال للجزء الخلفي 3 هي 2KW ، وقوة الإدخال للواجهة 3 هي 1.5KW (موقد EGO ألماني ، مع خطأ طاقة صغير وعمر خدمة طويل). |
| مقاس اللوحه | اللوحة اليسرى حوالي 800 * 1200 مم ، القماش 9 * 6 = 54 نقطة قياس درجة الحرارة ، اللوحة الخلفية حوالي 1200 * 1200 مم ، القماش 9 * 9 = 81 نقطة قياس درجة الحرارة ، وتخطيط النقطة 100 * 100 مم مربع. |
| لوح نحاسي لقياس درجة الحرارة | قطرها 15 مم ، سمك 1 مم. |
| سلك حراري | القطر أقل من 0.3 مم ، وسلك مزدوج حراري أصلي من أوميغا من النوع K متصل بشكل موحد بالكتلة الطرفية. |
| أبعاد | حوالي 1200 * 800 * 2000 (الطول * العرض * الارتفاع مم) |
| مُكَمِّلات | مجهزة بـ 6 حاويات من نفس الحجم أو قريبة من حجم الموقد ، ومجهزة أيضًا بـ 20 سلكًا حراريًا بطول 4 أمتار. |
| الحمل الحراري المقاس / كيلو واط | حجم الوعاء / مم | تسخين المياه / كغم | |||||||
|
القطر الداخلي للوعاء φ |
سمك القاع ج | سمك جدار الوعاء د | عمق الوعاء H. | نصف قطر الزاوية E. |
المنطقة السفلية / سم 2 |
جودة الوعاء / ز | جودة الغطاء / ز | ||
| ＜ 1.72 | 200 | 2 | 1.5 | 130 | 2.5 | 314 | 540 | 125 | 3 |
| 2.08 | 220 | 140 | 3 | 380 | 680 | 149 | 4 | ||
| 2.48 | 240 | 150 | 3.5 | 452 | 800 | 177 | 5 | ||
| 2.91 | 260 | 2.5 | 1.8 | 160 | 531 | 965 | 208 | 6 | |
| 3.36 | 280 | 170 | 615 | 1130 | 290 | 8 | |||
| 3.86 | 300 | 180 | 707 | 1350 | 323 | 10 | |||
| 4.40 | 320 | 190 | 804 | 1520 | 360 | 12 | |||
| 4.95 ～ | 340 | 200 | 4 | 907 | 1800 | 402 | 14 | ||
| تسامح | ± 1٪ | ± 0.1 | ± 0.1 | ± 1٪ | 0 0.5 | ± 5٪ | ± 5٪ | ||
