| الـ MOQ: | 1 |
| السعر: | Negotiable |
| التعبئة القياسية: | كرتون |
| فترة التسليم: | 30 يوما |
| طريقة الدفع او السداد: | T / T ، L / C ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 10 مجموعات شهريا |

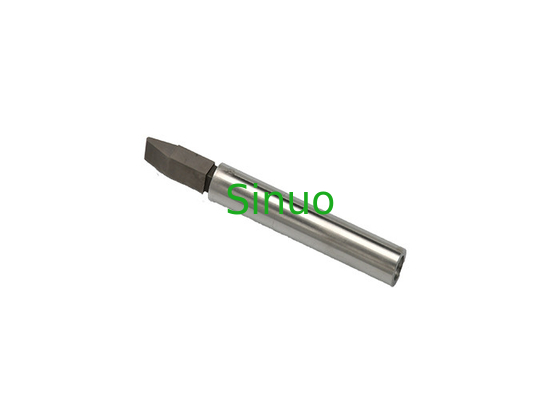

IEC 60335-2 أداة خدش عالية الجودة SN2210-27 للأجهزة المنزلية
معلومات المنتج:
اساسي: IEC60335-2-24 الشكل 102.
التطبيق: تلميح أداة الخدش مخصص للأجهزة المنزلية التي يمكن الوصول إليها من خلال سطح العنصر الذي يمكن الوصول إليه من جميع أنظمة التبريد المحمية ، بما في ذلك سطح العنصر الذي يمكن الوصول إليه والذي له اتصال وثيق بنظام التبريد المحمي لإجراء اختبار الخدش.
عينة الاختبار: الثلاجة ومعدات التبريد الأخرى.
الميزة: الرجاء استخدام وفقا للمعايير ذات الصلة.
حدود:
|
نموذج |
SN2210-27 |
|
نصف قطر طرف المجس (مم) |
R1 |
|
قطر المسبار (مم) |
6 |
|
طول الحافة (مم) |
8.6 |
|
طول المسبار (مم) |
20 |
خطوات العملية:
يرجى الرجوع إلى IEC 60335-2-24 بند 22.107.2:
يتم خدش جميع الأسطح التي يمكن الوصول إليها لمكونات نظام التبريد المحمي بما في ذلك الأسطح التي يمكن الوصول إليها في اتصال وثيق مع أنظمة التبريد المحمية باستخدام الأداة التي يظهر طرفها في الشكل 102.
يتم تطبيق الأداة باستخدام المعلمات التالية:
- القوة عند الزوايا اليمنى على السطح المراد اختبارها …………………………… .. ………… 35N ± 3 N
- القوة الموازية للسطح المراد اختباره ................................ .................. لا يزيد عن 250 N.
يتم رسم الأداة عبر السطح ليتم اختبارها بمعدل 1 مم / ثانية تقريبًا.
يتم خدش السطح المراد اختباره في ثلاثة أوضاع مختلفة في اتجاه بزاوية قائمة على محور القناة وفي ثلاثة أوضاع مختلفة على القناة في اتجاه موازٍ لها.في الحالة الأخيرة يكون طول الخدش حوالي 50 مم
يجب ألا تتقاطع الخدوش مع بعضها البعض.
يجب أن يتحمل الجزء المناسب من الجهاز اختبار 22.7 ، ويتم تقليل ضغط الاختبار بنسبة 50٪.
يلاحظ:
يرجى منع هذا الجهاز من السقوط على الأرض لتجنب التلف.
يرجى تخزينه في بيئة جافة.
