| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| التعبئة القياسية: | معيار تصدير الخشب الرقائقي |
| فترة التسليم: | 30 يوما |
| طريقة الدفع او السداد: | تي / ت |
| القدرة على التوريد: | 30 مجموعة في الشهر |

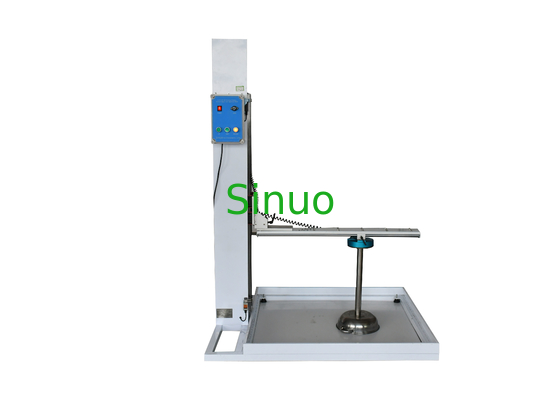

IEC60068-2 جهاز اختبار التأثير الميكانيكي الرأسي للاختبار المنزلي
مقدمة عن المنتج لجهاز اختبار التأثير العمودي الميكانيكي:
تم تصميم وتصنيع جهاز اختبار التأثير العمودي الميكانيكي IK07-IK10 وفقًا للمتطلبات القياسية لـ IEC60068-2-75 و IEC60598-1 و IEC62262 وما إلى ذلك.
يتم استخدامه لاختبار مقاومة الصدمات لمرفقات المنتجات المنزلية والكهربائية المماثلة وملحقاتها ، والمصابيح ، وما إلى ذلك ، لتقييم أداء السلامة ومستوى القوة للمنتجات.
المبدأ هو أن عنصر الضرب يتحرر على ارتفاع معين من خلال أنبوب بندول 1 متر ، ويؤثر على العينة عند أدنى نقطة في الاتجاه العمودي ، بعد تحويل طاقة الجاذبية الكامنة إلى طاقة حركية ، لتحقيق الغرض من التأثير اختبار على العينة.
المعلمات الفنية لجهاز اختبار التأثير الميكانيكي العمودي:
| الطاقة / J | 2J ، 5J ، 10J ، 20J |
|
عناصر مدهشة (كتلة مكافئة) |
500 جم ، 1.7 كجم ، 5 كجم ، 5 كجم ، يرجى الرجوع إلى الجدول التالي 1 |
| قناة أو أنبوب أو ترعة | تم تجهيز كل عنصر من عناصر الضرب بقناة مخصصة ، ويرتبط طول القناة بارتفاع السقوط ، يرجى الرجوع إلى الجدول 1 |
| نقطة التأثير | يحتوي الجهاز على أدلة محوري X و Y لتحريك جهاز التحرير فوق المنطقة السفلية بأكملها |
| ارتفاع نقطة التأثير | 0-1000 مم ، كهربائي قابل للتعديل |
| ارتفاع الخريف | يرجى الرجوع إلى الجدول 1 ، المثبت بواسطة القناة |
| طريقة الإصدار | إطلاق المغناطيس الكهربائي |
| لوحة أسفل | سمك قاعدة النايلون 8 مم ، صلابة HRR85-100 ، 1000 م × 1000 م |
| أبعاد المعدات | تقريبا.1230 مم (طول) × 1080 مم (عرض) × 1780 مم (ارتفاع) |
| وزن المعدات | تقريبا.200 كجم |
الجدول 1 ارتفاع الخريف:
| الطاقة / J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| الكتلة المتكافئة / كجم | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| ارتفاع السقوط ± 1٪ مم | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
| الملاحظة 1 ، انظر الملاحظة 3.2.2 ؛ملاحظة 2 ، وحدة الطاقة لهذا الجزء من الجول (J) مشتق من تسارع الجاذبية القياسي (g) ، القيمة الكاملة لـ g round: 10m / s2. | |||||||||||||||
