خزانة تحميل تبديل الشاشة التي تعمل باللمس لأحمال المصباح ذات الكبح الذاتي IEC60669-1
| Applied Standard: | IEC60669-1: 2007 | Power Supply: | AC220 ± 5٪ / 50 هرتز |
| Environment Temperature: | 5 40 درجة مئوية | Humidity: | （20 ～ 80）٪ ر |
| Control Method: | شاشة لمسية | Test Channels: | 1 أو 2 أو 3 قنوات |
| Display Value: | 0 ～ 9 كيلو واط | Output Voltage: | 0-280 فولت قابل للتعديل |
| High Light: | خزانة تحميل تبديل المصباح ذات الكبح الذاتي,خزانة تحميل المفتاح IEC60669-1,خزانة تحميل تبديل الشاشة التي تعمل باللمس |
||
خزانة تحميل تبديل المصباح ذاتية الكبح لأحمال المصباح ذاتية الكبح IEC60669-1
معايير خزانة تحميل تبديل المصباح ذاتية الكبح:
IEC60669-1: 2007 "مفاتيح للتركيبات المنزلية والتركيبات الثابتة الكهربائية المماثلة - الجزء 1: المتطلبات العامة" البند 19.3
مبدأ الاختبار لخزانة تحميل تبديل المصباح ذاتية الكبح:
يجب أن تتحمل المفاتيح المخصصة لأحمال المصابيح ذات الكبح الذاتي (SBL) ، دون التآكل المفرط لأي تأثيرات ضارة أخرى ، الضغوط الكهربائية والحرارية التي تحدث عند التحكم في دوائر المصباح ذات الكبح الذاتي.
والغرض من ذلك هو التحقق مما إذا كان المفتاح يحتوي على وميض ضوئي مستمر ، وما إذا كانت جهات الاتصال ملحومة أو مغلقة أو مفصولة لفترة طويلة أو متآكلة بشكل مفرط أو غير ذلك.
المعلمات الفنية لخزانة تحميل تبديل المصباح ذاتية الكبح:
| قنوات الاختبار | يمكن تخصيص 1 أو 2 أو 3 قنوات ، إخراج بشكل مستقل |
| طريقة التحكم الكهربائي | شاشة تعمل باللمس + زر تحكم ، شاشة رقمية |
| قيمة عرض الجهد | 0 ～ 300 فولت ، مستوى الدقة 0.5 |
| قيمة عرض الطاقة | 0 ～ 9KW ، مستوى الدقة 0.5 |
| الجهد الناتج | 0-280 فولت قابل للتعديل ، تأكد من أن جهد الاختبار 250 فولت ~ |
| الفولطية المقدرة مسبقا للمفتاح | كل قناة 250V ~ ، التصنيف الحالي 10A ، 13A ، 16A ، 20A اختيارية |
| إعداد معلمة العمل | يتم تعيين جميع المعلمات وفقًا لـ 250V ~ ، بما في ذلك W ، I الذروة ، I2t وأشكال الموجة الحالية. |
| وظيفة المعايرة | توفر كل مجموعة من المعدات جهاز تحكم في الإغلاق (حدد وظيفة "المعايرة" على شاشة اللمس) ، وفي كل مرة يتم إجراؤها بزاوية 90 درجة ، يمكن استخدام هذه الوظيفة للضبط الأولي والتحقق من المعايرة للجهاز. |
| وظيفة الحماية | كسر وقت طويل / حماية التوصيل لفترة طويلة ، وقت الحماية: يمكن ضبط 1 ~ 99S مسبقًا ، وسيتم إيقاف الجهاز وسيتم إصدار إنذار عند حدوث الحماية. |
| استخدم البيئة | مزود الطاقة: AC220 ± 5٪ / 50Hz، 10KVA |

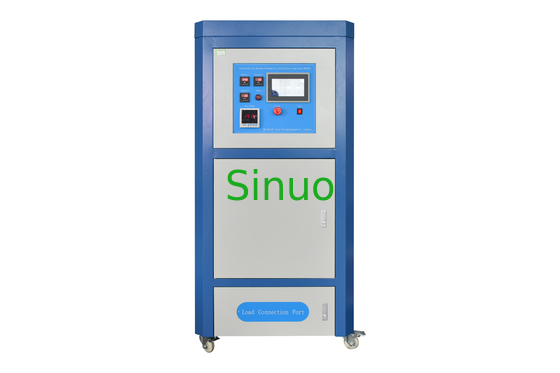

تستخدم خزانة التحميل إطار هيكل فولاذي متكامل ولوحة إغلاق بيضاء من Toyota.توجد لوحة التحكم في الجزء العلوي من الجهاز ، وهناك مفتاح طاقة خارجي ، ومقياس الفولتميتر ، وأداة عرض الطاقة ، وإنذار وشاشة تعمل باللمس ، ومجموعات تحميل المقاوم والمكثف ، وموصلات ومرحلات التيار المتردد.توجد أطراف في الجزء السفلي من خزانة التحميل ، وهي متصلة بالعينة من خلال الكابلات لإخراج التيار والجهد أثناء عملية الكشف.
الخصائص الرئيسية:
1. تم ضبط شروط التحميل التي يتطلبها المعيار مسبقًا قبل المصنع.طالما تم ضبط جهد الاختبار على 250 فولت ~ ، يضغط المشغل على زر التبديل المقابل للتيار المقنن للمفتاح المراد اختباره ، ثم تفي الطاقة المقدرة وشكل موجة الصدمة و Ipeak و I2t بالمتطلبات المقابلة للمعيار.
2.يمكن عرض جهد الإدخال وقوة الخرج رقميًا ، ويمكن ملاحظة التيار المفاجئ على مقياس تيار المؤشر.
3. هناك 3 محطات عمل ، 3 مفاتيح يمكن اختبارها في نفس الوقت.
4. مع وضع المعايرة ومنفذ المعايرة المخصص ، لوحة إغلاق مدمجة 90 درجة ، سهلة لقياس شكل الموجة الناتجة ، قيمة Ipeak الحالية وقيمة طاقة I2t ، وبالتالي ، تلبي تمامًا المتطلبات القياسية للمعايرة.
5. الجهاز مزود بمنظم الجهد ، والذي يمكنه تحقيق جهد 250V ~ المطلوب من خلال اختبار المفتاح بدون منظم جهد خارجي.
أبعاد الجهاز: 800 × 800 × 1800 (مم) عرض × عمق × ارتفاع ، الوزن: 200 كجم
