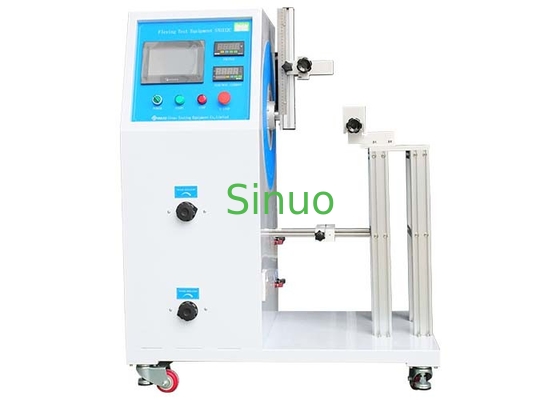

EN 61010-031 معدات اختبار ثني الأسلاك المسبارة اختبار ثني وتجربة الدوران
| Test station: | 1 محطة | Flexing angle: | 0-360 درجة |
| Loading Voltage: | 0-250 فولت | Load Current: | 0 ~ 32 أ |
| Control method: | التحكم في PLC | Input power: | AC220V 50 هرتز |
| Clamping method: | تحامل ميكانيكي | Drive mode: | محرك سيرفو |
| High Light: | معدات اختبار ثني أسلاك المسبار,EN 61010-031 معدات اختبار ثني أسلاك المسبار |
||
EN 61010-031 معدات اختبار ثني الأسلاك المسبارة اختبار ثني وتجربة الدوران
معلومات عن المنتج:
المعيار: EN 61010-031:2015 البند 6.7.4.3 اختبار الانحناء البند 6.7.4.4 اختبار ثني الدوران.
التطبيق: يستخدم للتحقق من أن سلك المسبار محمي بشكل كاف ضد الانحناء المفرط عندما يدخل الأجهزة.
الميزة: يمكن تعيين دورات الاختبار ، زوايا الانحناء ، السرعة ، الجهد ، الخ.
الخصائص:
إن EN 61010-031 هو معيار سلامة يتناول على وجه التحديد متطلبات المعدات الكهربائية المستخدمة في المختبرات.التي تقيم متانة وسلامة سلك المسبار المستخدم في أجهزة الاختبار والقياس الكهربائية.
لتنفيذ اختبار ثني الأسلاك المكشوفة وفقًا لمعيار EN 61010-031 ، مطلوبة معدات اختبار متخصصة. في حين أن التصميم المحدد للمعدات وخصائصها قد تختلف ،أدناه بعض المكونات والميزات التي توجد عادة في مثل هذه المعدات:
جهاز الاختبار: يحتوي المعدات على جهاز اختبار أو حامل مصمم لاحتواء سلك المسبار بشكل آمن أثناء اختبار الانحناء.يضمن الموازنة الصحيحة والحركة الخاضعة للرقابة للأسلاك أثناء الاختبار.
آلية الانحناء: تتضمن المعدات آلية لتحفيز الانحناء أو الانحناء المسيطر على سلك المسبار. يمكن أن تتكون هذه الآلية من أدوات محركية، أو مكرات، أو أدوات أخرى.أو أجهزة أخرى تطبق تحركات ثني متكررة على السلك في ظل ظروف اختبار محددة.
التحكم في السرعة والسرعة: يسمح المعدات بتعديل السرعة والسرعة ، مما يسمح بمحاكاة ظروف الانحناء المختلفة المحددة في المعيار.هذه الميزة تضمن الاتساق والتكرار في عملية الاختبار.
عداد أو مؤقت: يتم تضمين عداد أو مؤقت في المعدات لتسجيل عدد دورات الانحناء التي تم إجراؤها أثناء الاختبار بدقة.هذه المعلومات ضرورية لتقييم متانة السلك وتقييم امتثاله لمتطلبات المعيار.
تحكم التوتر في الأسلاك: يمكن أن تتضمن المعدات آلية للسيطرة على التوتر المطبق على سلك المسبار أثناء الانحناء.يضمن التحكم المناسب في التوتر أن يتم تعريض السلك لظروف الانحناء المقصودة دون إجهاد مفرط أو تشوه.
ميزات السلامة: الاعتبارات الأمنية مهمة في تصميم معدات اختبار ثني الأسلاك المسبارة. قد تشمل المعدات أغطية السلامة، أزرار وقف الطوارئ،وتقفلات الأمان لحماية المشغلين من المخاطر المحتملة خلال عملية الاختبار.
عند إجراء اختبارات ثني أسلاك المسبار وفقًا لمعيار EN 61010-031 ، من المهم اتباع الإجراءات والمتطلبات المحددة في المعيار.وهذا يشمل عدد دورات الانحناء، القوة المطبقة أو التوتر، مدة الاختبار، وأي معايير أخرى ذات صلة محددة.
المعلمات التقنية:
| طاقة المدخل | AC220V، 50Hz |
| طريقة التحكم | تحكم PLC ، تشغيل الشاشة اللمسية |
| المحطة | واحد |
| وضع القيادة | الكهرباء |
| تشغيل الجهد | 0-250 فولت، يمكن تنظيمها |
| تيار الحمل | 0 ~ 32A |
| النموذج | الحكم على التوصيل من خلال التيار |
| منفذ المقبس للعينة | يمكن أن تقبل سدادة المملكة المتحدة |
| دورات الاختبار | 0~999999 يمكن تعيينها مسبقًا |
| قطعة مرفوعة |
يتم تثبيتها على الآلة الموضحة على النحو التالي:
|
| اختبار الانحناء حسب المعيار EN 61010-031:2015 الفقرة 6.7.4.3 | |
| زاوية الانحناء | ± 45°، يمكن تعيينها مسبقاً على الشاشة اللمسية |
| سرعة الانحناء | 0-60 دورة / دقيقة ، يمكن تعيينها مسبقًا |
| دورات الاختبار | 0-99999، يمكن تعيينها مسبقاً |
| وزن التحميل | مجموعة واحدة من الأوزان ، يمكن استخدامها في تركيبة لتحقيق 2.5N ، 5N ، 10N ، 18N ، 25N ، 30N ، 40N ، 45N |
| اختبار الدوران حسب المعيار EN 61010-031:2015 الفقرة 6.7.4.4 | |
| زاوية الدوران | 0-360 درجة، محددة مسبقاً على الشاشة اللمسية |
| سرعة الدوران | 0 ~ 20 اهتزازات / دقيقة يمكن تعيينها مسبقا |
