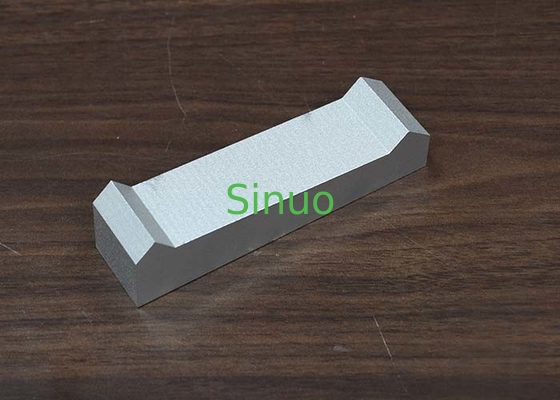

IEC 60335-2-3 الشكل 102 محاكاة أجهزة الاختبار اليدوي الفولاذ المقاوم للصدأ


طريقة الاختبار:

22.13 البديل:
يجب تصميم الأجهزة بحيث عندما يتم القبض على المقبضات في الاستخدام العادي، contact is unlikely between the operator's hand and parts that could be unintentionally touched having a temperature rise exceeding the value specified in Table 3 for handles which are held for short periods only in normal use and Table 1 01 for surfaces adjacent to a handle of a hand-held unit that could be unintentionally touched when gripping the handle.
يتم التحقق من الامتثال عن طريق التفتيش والقياس، وإذا لزم الأمر، عن طريق تحديد ارتفاع درجة الحرارة على النحو التالي.
الأجزاء المجاورة للمقبض التي يمكن أن تلمس بشكل غير مقصود هي تلك الأجزاء التي تبعد 13 ملم عن الجزء السفلي من اليد. يتم تحديدها باستخدام يد محاكاة كما هو مبين في
الشكل 102 في تركيبة مع مقياس الحساسة كما هو مبين في الشكل 103 تطبيق كما هو مبين في الشكل 104 أو الشكل 105.يتم إدخال يد المحاكاة في فتحة المقبض كما هو موضح في الشكل 104 أو الشكل 105إذا كان شكل الجزء السفلي من المقبض يمنع اتصال يد المحاكاة في النقطتين A و B في وقت واحد ،يتم تحريك اليد المحاكاة كما يسمح به فتحة أولا مع نقطة واحدة ومن ثم مع النقطة الأخرى في اتصال مع الجزء السفلي من المقبض.
Temperature measurements are made on the surface defined by the vertical projection of the handle or gripping surface onto the body of the iron where the feeler gauge makes contact with surface plus 25 mm in all directions.
في الحالات التي لا يمكن فيها وضع اليد المحاكاة تحت المقبض (مثل الحديد من نوع قبضة النخيل أو الحديد السفر / المدمج) ،يتم قياس درجة الحرارة على السطح الذي يتم تحديده من خلال الإسقاط الرأسي للمقبض أو سطح المقبض على جسم الحديد بالإضافة إلى 25 مم في جميع الاتجاهات.

إشعار:

1من فضلكم ممنوعون من السقوط والتصادم لمنع التشوه الخارجي

2متطلبات الظروف البيئية: درجة حرارة 5 ~ 35 °C الرطوبة 45 ~ 75%.
