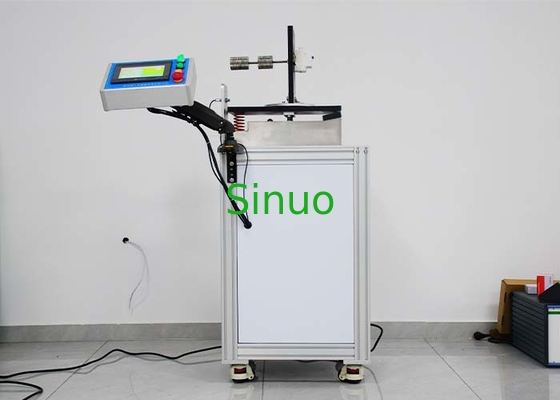

IEC 61009-1 آلات اختبار الصدمات الميكانيكية لاختبار مقاومة الصدمات MCB

IEC 61009-1 آلات اختبار الصدمات الميكانيكية لاختبار مقاومة الصدمات MCB

معلومات عن المنتج:

معدات الاختبار تتوافق مع المتطلبات القياسية من IEC 61009-1:2012، IEC60898-1:2015، إلخ

يستخدم في اختبار منتجات مفاتيح الدوائر للتحقق من مقاومة الصدمة للأجزاء المكشوفة لمفاتيح الدوائر التي قد تتعرض لصدمات ميكانيكية أثناء الاستخدام العادي.

مبدأ الاختبار: ارفع لوحة التثبيت مع مفكّك الدوائر من خلال عدادة تحكم المحرك.وتسقط على الفور بحرية إلى لوحة الوقوف المعدنية مجهزة بربع لفائف مع معامل مرن 25N / mmتكرار 50 مرة بهذه الطريقة، والعينة تتحول الاتجاهات 90 درجة الأخرى الثلاثة من خلال لوحة التشغيل وتكرار الاختبار 50 مرة.

الميزات: 1. التحكم بـ PLC، تشغيل الشاشة اللمسية، محرك القيادة الخدمية، التحكم الدقيق.

2يتم تحديد ارتفاع الانخفاض عن طريق المسافة الغريبة للشفرة ، دون انحراف.

3اعتمدوا الربيع المنسحب المضغوط من Yiheda

4يمكن تدوير اللوحة المدورة بـ 4-90 درجة، مما يحاكي حقًا اختبار مقاومة الصدمة لقطع الدوائر في جميع الاتجاهات.

الخصائص:

اختبار الصدمات الميكانيكية، والمعروف أيضا باسم آلة اختبار الصدمات أو معدات اختبار الصدمات هو جهاز متخصص يستخدم لتجربة المنتجات والمكونات،أو المواد إلى الصدمات الميكانيكية المسيطرة أو الاصطداماتالغرض من هذا الاختبار هو تقييم قدرة العينة المختبرة على تحمل ومقاومة القوى المفاجئة عالية الكثافة التي قد تحدث أثناء النقل والتعامل،أو ظروف التشغيلفيما يلي الميزات الرئيسية والوظائف المرتبطة عادة بجهاز اختبار الصدمات الميكانيكية:

منصة سقوط أو تأثير: يحتوي اختبار الصدمات الميكانيكية على منصة سقوط أو تأثير حيث يتم وضع العينة للاختبار.تم تصميم المنصة لتوفير وسيلة خاضعة للسيطرة ويمكن تكرارها لتقديم الصدمات الميكانيكية أو الاصطدامات إلى العينة.

آلية توليد الصدمات: يحتوي الجهاز على آلية لتوليد الصدمات أو التأثيرات.هذه الآلية يمكن أن تختلف اعتمادا على التصميم المحدد للمختبر ويمكن أن تشمل طرق مثل الأنظمة الهوائية، آليات محملة بالربيع، أو أجهزة التشغيل الكهرومغناطيسية. يسمح بالتحكم الدقيق في شدة ومدة الصدمة أو الاصطدام.

قياس التسارع: يتم تجهيز جهاز الاختبار بأجهزة استشعار أو مقاييس تسارع لقياس التسارع أو القوى g التي تعاني منها العينة المختبرة خلال حدث الصدمة.هذه القياسات توفر بيانات كمية حول شدة الاصطدام وتسمح بمقارنة عينات اختبار مختلفة أو ظروف اختبار.

التحكم في نبض الصدمة: غالباً ما توفر اختبارات الصدمات الميكانيكية التحكم في شكل ومدة نبض الصدمة.هذا التحكم يسمح لمحاكاة ملفات تعريف الصدمة المحددة أو أشكال الموجات التي تحاكي سيناريوهات العالم الحقيقي أو معايير الصناعةيضمن أن الاختبار يمثل بدقة أحداث الصدمة المتوقعة التي قد تواجهها العينة.

إصلاح العينة: يحتوي اختبار الصدمة على إصلاحات أو آليات تركيب لإبقاء العينة في مكانها أثناء الاختبار.هذه الأجهزة تضمن أن العينة موجهة بشكل صحيح وتوجيه لتلقي الصدمة المطلوبة أو قوى الاصطدام.

ميزات السلامة: يتم تنفيذ تدابير السلامة في أجهزة اختبار الصدمات الميكانيكية لحماية كل من المشغلين والمعدات. يمكن أن تشمل هذه الميزات أغطية السلامة، القفل،أزرار توقف الطوارئ، وأنظمة التخفيف لتخفيف آثار موجات الصدمة.

الامتثال للمعايير: تم تصميم اختبار الصدمات الميكانيكية للامتثال لمعايير الصناعة وبروتوكولات الاختبار.مثل تلك المحددة من قبل ASTM (الجمعية الأمريكية للاختبار والمواد) أو IEC (اللجنة الكهربائية الدولية)التوافق يضمن أن عملية الاختبار والنتائج متسقة وقابلة للمقارنة بين مختبرات الاختبار المختلفة.

تستخدم اختبارات الصدمات الميكانيكية على نطاق واسع في صناعات مختلفة ، بما في ذلك الإلكترونيات والسيارات والطيران والفضاء والتعبئة والتغليف.أنها تساعد الشركات المصنعة على تقييم متانة وموثوقية منتجاتها في ظل ظروف الصدمة، وتحديد نقاط الضعف أو الفشل المحتمل، وتحسين تصميم المنتج وتغليفه لضمان نقل آمن وتشغيله.

المعلمات التقنية:
