ثلاثة محطات وصلة العزل الغلاف اختبار الكشط جهاز الضغط الحمل 4N IEC 60884
| Standard clause: | IEC60884 البند 24.8 | Standard figure: | الشكل 31 |
| Test Stations: | محطة الثلاثة | Drive mode: | الوضع الكهربائي |
| Test Stroke: | 9 ملم | Pressure load: | 4N |
| Abrasion rate: | 30 حركة في الدقيقة | Test times: | 0-999999 مرة، قابل للتعديل |
| High Light: | جهاز 4N للاختبار للكشط في الأكمام العازلة,جهاز اختبار الكشط في المحطات الثلاث |
||
ثلاثة محطات وصلة العزل الغلاف اختبار الكشط جهاز الضغط الحمل 4N IEC 60884
معلومات عن المنتج:
المعيار: IEC 60884-1:2022 الفقرة 24.8 الشكل 31 ، BS1363-1: 2012 الشكل 9.
العينة والقيود: غطاء عازل لمقبس القابس.
الغرض من الاختبار: مناسبة لاختبار مقاومة الارتداء لأغلفة عزل المقابس
مبدأ الاختبار: يعمل المحرك على تشغيل الآلية الغريبة لتحقيق الحفرة المتبادلة للغلاف.
الهيكل:
يتكون من شعاع عرضي موضع أفقياً وقاعدة مشبك متحركة خطياً.يتم تجهيز نهاية الشعاع العرضي برأس U على شكل منحني من سلك فولاذ قصير قطره 1 مم (تثبت نقطتان من شكل U عموديا على الشعاع العرضي)الحافة السفلية للأسلاك الفولاذية على شكل U هي جزء العمل المستقيم 6mm. يتم الضغط على الحافة السفلية المستقيمة 6mm للأسلاك الفولاذية على شكل U على الغلاف العازل للقفل ،ويقود المحرك مقعد الأجهزة المجهزة بالقفاز للعودة إلى الأمام والخلف، بحيث يفرك سلك الصلب على عينة عزل القفل للاختبار.

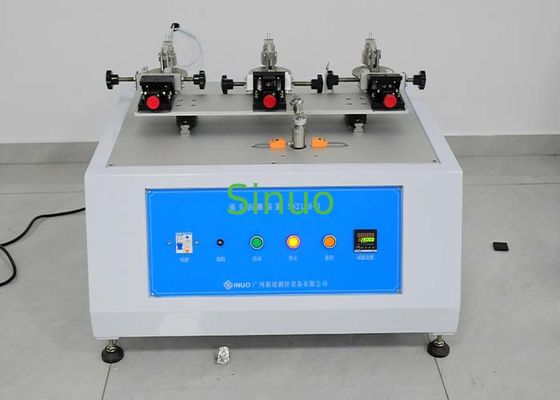

المعدات تتبنى بنية متزامنة من ثلاث محطات، كما هو موضح أدناه:
المعلمات التقنية:
| محطة الاختبار | ثلاث محطات متزامنة |
| وضع القيادة | الوضع الكهربائي |
| معدل الانسحاب |
30 مرة/دقيقة، واحدة لكل رحلة ذهاب وعودة |
| أوقات الاختبار | 0-999999 مرات، قابلة للتعديل |
| حمولة الضغط | 4N |
| أسلاك الحفر |
Φ1mm، الطول الفعلي 6mm |
| ضربة الاختبار | أكثر من متر واحد، ضربة ثابتة |
| آلية ضبط الزاوية |
المرفق مجهز بآلية ضبط الزاوية ، تتطابق مع الدبابيس الثمانية الداخلية القياسية الأوروبية والدبابيس المستقيمة التقليدية. وهو مجهز بمقياس ميل 10 درجة.بعد تركيب العينة، يمكن استخدام المقياس لتعديل الموقف 10 درجة مباشرة.
|
| إمدادات الطاقة | AC220V ± 10%/50-60Hz |
| حجم المعدات | WDH=850X760X600mm |
| وزن المعدات | حوالي 130 كجم |
