| الـ MOQ: | 1 |
| السعر: | Customized |
| التعبئة القياسية: | علبة من الخشب المقاوم |
| فترة التسليم: | 30 يوما |
| طريقة الدفع او السداد: | T/T |
| القدرة على التوريد: | 5 مجموعات شهريا |

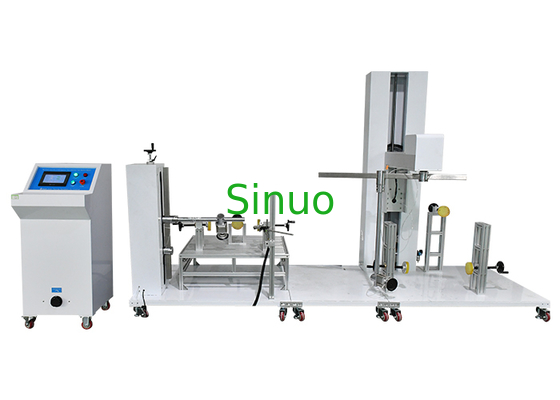

IEC 60335-2-11 البند 20.101 آلة اختبار تحمل الأبواب المتكاملة للثلاجات
معلومات المنتج:
تتوافق آلة اختبار تحمل الأبواب المتكاملة مع IEC60335-2-4:2008 البند 18، IEC60335-2-11:2008 البند 20.101، IEC60335-2-7:2016 البند 18 و 22.104، IEC60335-2-24:2020 البند 23.3 وما إلى ذلك.
العينات والقيود:
أجهزة التبريد (الثلاجات، المجمدات)، آلات الآيس كريم وصانعي الثلج (أحادي الطور ≦250 فولت، أخرى ≦480 فولت، تيار مستمر ≦24 فولت)، أفران الميكروويف، الأفران.
الغرض من الاختبار:
تُستخدم لإجراء اختبار متانة الحياة واختبار الشد عند قفل الباب على جهاز التعشيق الخاص بغطاء أو باب الثلاجة والفريزر. للتحقق من موثوقية جهاز التعشيق. كما أنها تستخدم للمساعدة في الاختبارات الأخرى لإجراء عمليات فتح وإغلاق الباب المتكررة. مثل اختبار إزالة الجليد واختبار تسرب المبرد.
مبدأ الاختبار:
يقود المحرك الذراع الميكانيكية لقيادة الباب أو الغطاء الذي تم امتصاصه بواسطة كوب الشفط الفراغي للتحرك بتردد معين. هذا يتحقق من موثوقية جهاز التعشيق. يتم تثبيت مستشعر القوة على الذراع الميكانيكية لتشكيل تحكم مغلق الحلقة مع محرك المؤازرة. يمكن التحكم في قيمة قوة فتح الباب وقياسها بدقة.
هيكل المعدات:
تتكون المعدات من خزانة تحكم كهربائية (بما في ذلك منظم جهد الحمل)، ورف، وذراع ميكانيكية مثبتة عليها.
تم اعتماد هيكل الإطار العام، ويتم وضع العينة على اللوحة السفلية للمعدات، بحيث يكون التحرك النسبي هو الإجهاد الداخلي، مما يقلل من اهتزاز المعدات. يتم تثبيت هيكل من النوع العمودي على اللوحة السفلية. يحتوي العمود الأيسر على مجموعة من آليات الفتح والإغلاق العلوية والسفلية. يحتوي العمود الأيمن على مجموعة من آليات الفتح والإغلاق اليسرى واليمنى. في الوقت نفسه، تعتمد اللوحة السفلية هيكلًا مركزيًا، وهو متوافق مع اختبارات الفتح اليسرى واليمنى (وليس في نفس الوقت).
أبعاد المعدات: تقريبًا: 1800×1300×2200 (مم) العرض×العمق×الارتفاع، وزن المعدات: 350 كجم
جهاز الحماية من السلامة: حماية من التسرب، حماية من الحمل الزائد وقصر الدائرة، الحمل الزائد، حماية من قصر الدائرة
بيئة الاستخدام:
مزود الطاقة: تيار متردد 220 فولت±10%/50-60 هرتز، طاقة 6 كيلو واط
مصدر الهواء: هواء مضغوط 0.5-0.7 ميجا باسكال
مكان الاستخدام: الضغط الجوي 80～106 كيلو باسكال؛ درجة الحرارة المحيطة 5～40 درجة مئوية؛ الرطوبة النسبية (20～80)% رطوبة نسبية؛ لا يوجد اهتزاز عنيف، لا اهتزاز، لا تداخل كهرومغناطيسي، لا غبار، لا غازات متفجرة وتآكلية، تبديد حرارة جيد
المعلمات الفنية:
| محطة الاختبار | محطات مزدوجة، بما في ذلك محطة واحدة للفتح العلوي والسفلي ومحطة واحدة لفتح الباب الأيسر والأيمن |
| طريقة التحكم الكهربائي | التحكم المتكامل الذكي PLC، تشغيل واجهة لمس الإنسان والآلة مقاس 7 بوصات |
| طريقة القيادة | محرك سيرفو |
| طريقة تثبيت العينة | كوب شفط فراغي، هوائي |
| نطاق العينة القابل للاختبار |
الأنواع التالية من العينات، العرض×العمق×الارتفاع = (0.5 ~ 1.2 م) × (0.5 ~ 0.7 م) × (0.8 ~ 2.0 م) وفرن الميكروويف والفرن
|
| بنود الاختبار |
1. اختبار متانة جهاز التعشيق لباب الثلاجة الرأسي (متوافق مع الفتح الأيسر والأيمن) 2. اختبار متانة غطاء مفتاح فرن الميكروويف والفرن |
| العمود | يوجد عمودان على المنصة (أعمدة يسار ويمين)، يحتوي كل عمود على آلية رفع مدمجة، والتي يمكنها ضبط ارتفاع كوب الشفط الخاص بالذراع الروبوتية لمطابقة فتح وإغلاق الباب |
| الذراع الميكانيكية | مجموعتان من الأذرع الميكانيكية لفتح وإغلاق الأبواب (مجموعة واحدة على كل من الأذرع الميكانيكية اليسرى واليمنى)، والأذرع الميكانيكية وأكواب الشفط متصلة بشكل صارم |
| هيكل الامتصاص | كوب شفط فراغي، امتصاص مستمر ومستقر، لن يسقط، مجموعتان |
| سرعة الفتح والإغلاق | 0-360 درجة/ثانية (1.5 م/ث)، قابلة للضبط مسبقًا |
| زاوية الفتح والإغلاق | 0-130 درجة، قابلة للضبط مسبقًا |
| عدد الاختبارات | 0-999999 مرة، قابلة للضبط مسبقًا |
| قيمة قوة الفتح والإغلاق | 0-200 نيوتن، عرض نتائج الحكم |
| جهد الحمل | 0-250 فولت، قابل للتعديل |
| آلية العمل المساعدة | أسطوانة ضغط الحركة الخطية (اختياري) |
