IEC 60691 اختبار الذكية للفيوز الحراري 0-300A معدات اختبار الصمود والإفراط في الحمل
| Fuse Rating: | 45A | Test Current: | 3.0 ~ 300.00a |
| Test Current Range: | 0 ~ 300A | Test Voltage Range: | 0 ~ 20V |
| Time Setting Range: | 1S ~ 99S | Fuse Time Range: | 10 مللي ثانية ~ 99s |
| Test Time Accuracy: | ≤ 1٪ | Test Cycles: | 1 ~ 9999 مرة |
| High Light: | اختبار الفتيل الحراري IEC 60691,معدات اختبار الإفراط في الحمل 300A,اختبار الحياة مع ضمان |
||
IEC 60691 اختبار الذكية للفيوز الحراري 0-300A معدات اختبار الصمود والإفراط في الحمل
وصف المنتج
اختبار الفيوز الحراري الذكي هو أداة متخصصة مصممة لاختبار أداء الفيوز الصغيرة ، بما في ذلك وقت نفخ الفيوز وقياس التيار. إنها تتوافق مع GB / T 9364.1-2015، GB 9364.3-2018 ، GB/T 9816.1-2023 البند 10.4، ومعايير IEC 60691-2023 لمتطلبات اختبار الفيوز والمقاومة والإفراط في الحمل. مجهزة بشاشة تعمل باللمس 7 بوصات لعرض وتعيين المعلمات وتتحكم بها معالجة ARM ،هذا الجهاز الاختبار قابل للبرمجة يوفر تيارات الاختبار تصل إلى 300Aيحتوي على عملية ذكية ودقة عالية وسلامة موثوقة، وهو حل مثالي لتطبيقات اختبار الفتيل.
الخصائص
-
تصميم متقدم لمصدر الطاقة المتردد مع توبولوجيا الجسر الكامل / نصف الجسر الصفر والتحكم PWM للاستجابة الديناميكية السريعة والدقة العالية في إنتاج الجهد والتيار.
-
الجهد الثابت القابل للبرمجة ووضع التيار الثابت
-
يدعم أربعة أنماط اختبار: اختبار نفخ الفيوز (M1) ، اختبار التحمل (M2) ، اختبار الخطوة (M3) ، واختبار الإفراط (M4).
-
وقت استجابة فائق السرعة في نطاق الميلي ثانية.
-
وظائف الحماية المتعددة (الجهد الزائد، التيار الزائد، الخ) ، مع قطع تلقائي والإنذار الصوتي / البصري.
-
كفاءة تحويل عالية مع تكنولوجيا التبديل ZVZCS.
-
تسجيل البيانات في الوقت الحقيقي لمراجعة وتحليل سهلة.
-
التبديل السلس والدقيق بين الجهد الثابت والتيار الثابت دون تجاوز
-

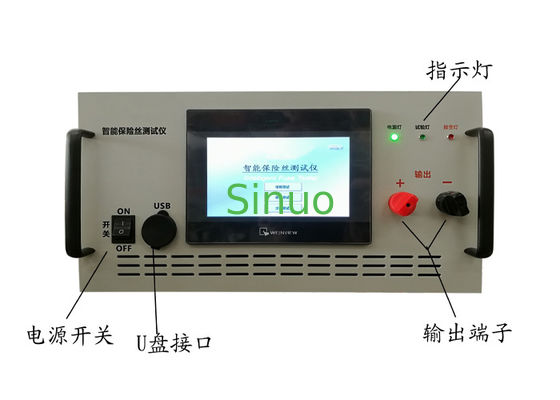

واجهة شاشة لمسة 7 بوصات كبيرة مع التحكم الرقمي الكامل للتشغيل سهل الاستخدام
المواصفات التقنية
| البند | المواصفات |
|---|---|
| الجهد المدخل | التيار المتردد 220 فولت ± 10% |
| تصنيف الفيوز | 45A |
| تردد الإدخال | 50 هرتز / 60 هرتز |
| بيئة التشغيل | درجة الحرارة: 10°C ~ 40°C، الرطوبة: ≤75% RH |
| اللون | أبيض رمادي |
| الوزن | حوالي 25 كجم |
| نطاق تيار الاختبار | 0 ~ 300A |
| نطاق فولتاج الاختبار | 0 ~ 20 فولت |
| أنماط الاختبار | اختبار وقت الفيوز M1، اختبار الصمود M2، اختبار الخطوة M3، اختبار الإفراط في الحمل M4 |
اختبار وقت الفيوز M1
| البند | المواصفات |
|---|---|
| تيار الاختبار | 3.0 ~ 300.00A |
| نطاق إعداد الوقت | 1 ~ 99s |
| المدى الزمني للفيوز | 10ms ~ 99s |
| دقة وقت الاختبار | ≤ ± 1ms + 0.3%RD (RD = وقت التشغيل الفعلي) |
| وقت التشغيل | 1s ~ 59m59s |
اختبار التحمل M2
| البند | المواصفات |
|---|---|
| تيار الاختبار | 0 ~ 300.00A |
| وقت التشغيل / الإيقاف | حتى 9999h59m59s |
| دقة وقت الاختبار | ≤ 1% |
| دورات الاختبار | 1 ~ 9999 مرة |
اختبار الخطوة M3
| البند | المواصفات |
|---|---|
| نطاق التيار الأولي | 0 ~ 300.00A |
| إعداد التيار النهائي | 0 ~ 300000A |
| القيمة الحالية للخطوة | 0.5A ~ 1A |
| نطاق وقت الاحتفاظ بالخطوة | حتى 9999h59m59s |
| دقة وقت الاختبار | ≤ 1% |
اختبار الحمل الزائد M4
| البند | المواصفات |
|---|---|
| النطاق الحالي | 3 ~ 300.00A |
| تحديد المدة | 1 ~ 20ms (المعيار الافتراضي: 3ms) |
| إعداد الفترة | 1 ~ 99s (تخلفية: 10s) |
| دورات الاختبار | 1 ~ 9999 مرة |
معايير أخرى
| البند | المواصفات |
|---|---|
| العرض | شاشة تعمل باللمس بـ 7 بوصات |
| طريقة التحكم | تحكم ARM |
| وظائف الحماية | الحماية من التيار الزائد والوقت الزائد والحرارة الزائدة مع إنذار صوتي |
| تخزين البيانات | يدعم حفظ بيانات الاختبار |
| وظيفة USB | يدعم محرك الأقراص الفلاش USB لتصدير البيانات |
| معدات الاختبار | 1 مجموعة (عينة تقدم من قبل المستخدم) |
| أبعاد المرجعية | 440mm (L) × 550mm (D) × 250mm (H) |
