| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| التعبئة القياسية: | قضية الخشب الرقائقي |
| فترة التسليم: | 30 يومًا |
| طريقة الدفع او السداد: | ر/ر |
| القدرة على التوريد: | 5 مجموعة في الشهر |

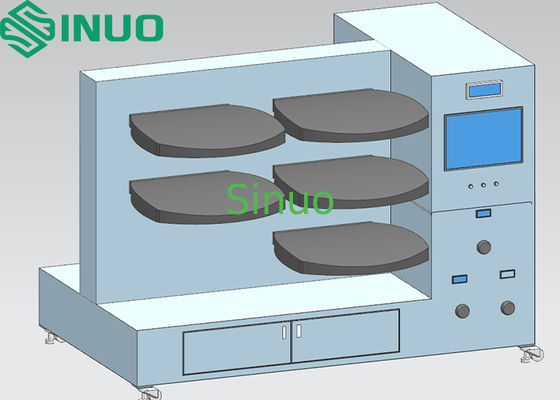

رف حراري لشيخوخة المصابيح الذكي مع مراقبة درجة الحرارة بـ 64 قناة
معلومات المنتج:
تم تصميم وإنتاج رف شيخوخة المصابيح بناءً على متطلبات العميل وشكل العينة المُراد اختبارها ومادتها وأبعادها القصوى ووزنها الأقصى والبيانات الأخرى التي يقدمها المستخدم. يُستخدم لمحاكاة اختبار الشيخوخة وتشغيل وإيقاف الأضواء، مع مراقبة ارتفاع درجة الحرارة لتحديد ما إذا كان هناك أي تأثير على الاستخدام والتحقق من موثوقيته.
يعتمد هذا الجهاز التحكم الذكي PLC بتقنية ناضجة، ونموذج تحكم اختياري بالكمبيوتر، ومجهز بمنظم جهد قابل للتعديل، ويتم التحكم في كل طبقة بشكل مستقل، ويمكن اختبار عينات مختلفة في نفس الوقت. في الوقت نفسه، إنه مُجهز بمقياس درجة حرارة بـ 64 قناة، والذي يمكنه مراقبة ارتفاع درجة حرارة العينة في الوقت الفعلي.
مبدأ الاختبار:
يتم تعديل جهد الخرج من خلال منظم الجهد لتوفير الطاقة لعينات المصابيح. يمكن لنظام التحكم الذكي PLC التحكم في فتح وإغلاق المصابيح وفقًا لوقت التشغيل والإيقاف المحدد مسبقًا، ويتم التحكم في كل طبقة بشكل مستقل. إصدار شاشة اللمس من كاشف درجة الحرارة خارجي ويراقب ارتفاع درجة حرارة المصباح في الوقت الفعلي. إصدار الكمبيوتر من أداة فحص درجة الحرارة مدمج ويتواصل مع الكمبيوتر. يمكنه تكوين منحنى درجة الحرارة والوقت على الكمبيوتر والتحكم في تشغيل وإيقاف مصدر الطاقة وفقًا لارتفاع درجة الحرارة.
إصدار شاشة اللمس (SN9938) / إصدار الكمبيوتر (SN9938A)
الميزات الرئيسية هي كما يلي:
1. اعتماد هيكل إطار من ثلاث طبقات (كما هو موضح في الصورة أعلاه).
2. كل طبقة مُجهزة بمنظم جهد منفصل، السعة 3 كيلو فولت أمبير، الجهد القابل للتعديل 0-300 فولت وخرج التيار المتردد.
3. يتم توفير ما مجموعه 20 محطة. 5 لأضواء الشوارع، و 5 للمصابيح (نوع E27)، و 10 لمنتجات الإضاءة الأخرى. Eتم تجهيز كل محطة عمل بتركيبات إضاءة وطرف توصيل.
4. يستخدم PLC للتحكم في وقت تشغيل وإيقاف الطاقة لكل طبقة، ويمكن تحرير أجزاء البرنامج.
5. مُجهز بمقياس درجة حرارة بـ 64 قناة للكشف عن ارتفاع درجة حرارة كل عينة.
6. هناك خياران: شاشة تعمل باللمس وإصدار الكمبيوتر. يمكن تشغيل إصدار الكمبيوتر مباشرة بواسطة الكمبيوتر. يمكنه تكوين منحنى ارتفاع درجة الحرارة والوقت على الكمبيوتر وتكوين تقرير للطباعة المباشرة.
7. نطاق عينة الاختبار واسع. رف الشيخوخة الكامل والتباعد على النحو التالي. الحد الأقصى لحجم العينة التي يمكن تثبيتها هو WD = 1000 * 600 مم.
المعايير الفنية:
|
طاقة الإدخال |
AC220V 50HZ، 10kW |
|
التحكم الكهربائي |
التحكم الذكي Mitsubishi PLC |
|
واجهة التشغيل |
تشغيل شاشة لمس واجهة الإنسان والآلة الملونة WEINVIEW مقاس 7 بوصات،إصدار تشغيل الكمبيوتر الاختياري. |
|
عناصر الاختبار |
اختبار شيخوخة قناة المصابيح (مع وظيفة مراقبة درجة الحرارة) |
|
عينة الاختبار |
ضوء الشارع، المصباح (E27)، الضوء السفلي، ضوء اللوحة... |
|
طاقة خرج الاختبار |
3 قنوات (قناة واحدة لكل طبقة)؛ 3 أجهزة تنظيم جهد من 0-300 فولت، 3 كيلو فولت أمبير. لكل خرج تعديل جهد مستقل وإشارة جهد؛ كل مجموعة من المخرجات لديها مراقبة حالة العمل، ووقت التشغيل/الإيقاف، وإشارة إجمالي وقت التشغيل؛ |
|
جمع بيانات درجة الحرارة |
مقياس درجة الحرارة SN1000 عدد القنوات: 64 قناة تردد أخذ العينات: 1S وضع التسجيل: التسجيل الحلقي توزيع الطاقة: توزيع طاقة 1 قناة 24VDC إشارة إدخال وحدة اكتساب درجة الحرارة 1708P1: المزدوجة الحرارية K، E، R، B، N، T، E، J، S، WRE5-26، WRE3-25، التيار 4-20mA، 0-10mA، 0-20mA أو الجهد 0 -5V، 0-10V، 1-5V. |
|
دورة الاختبار |
0-999999 مرة، يمكن ضبطها مسبقًا |
|
وقت التشغيل |
0-99h59min59s يمكن ضبطه مسبقًا |
|
وقت إيقاف التشغيل |
0-99h59min59s يمكن ضبطه مسبقًا |
|
طرف توصيل العينة |
أطراف توصيل سريعة زنبركية، واحدة لكل محطة عمل |
|
الحماية |
إيقاف الطوارئ، التسرب، ماس كهربائي، الحمل الزائد، وغيرها من الحماية الأمنية |
|
الأبعاد والوزن |
WDH = 2200 * 1700 * 1500 مم، الوزن حوالي 300 كجم |
|
الملحقات |
المزدوجة الحرارية: نوع Omega K TT-30، لفة واحدة، حوالي 300 متر الأطراف: 20 قطعة |
جدول التكوين الرئيسي للنظام:
|
النوع |
الاسم |
الموديل/المواصفات |
الكمية |
الوحدة |
العلامة التجارية |
ملاحظة |
|
نظام التحكم الإلكتروني |
وحدة تحكم بشاشة تعمل باللمس |
WEINVIEW |
1 |
جهاز كمبيوتر |
كوريا |
|
|
PLC |
Mitsubishi |
1 |
جهاز كمبيوتر |
اليابان |
|
|
|
قاطع دارة حماية التسرب |
63A |
1 |
جهاز كمبيوتر |
Chint |
|
|
|
المفاتيح والأزرار والأضواء |
22 مم |
العديد |
جهاز كمبيوتر |
Chint |
|
|
|
الترحيل |
2J، 4J |
العديد |
مجموعة |
Omron |
|
|
|
تبديل مزود الطاقة |
S150 |
1 |
مجموعة |
MEAN WELL |
|
|
|
مقياس الجهد |
|
3 |
جهاز كمبيوتر |
MEAN WELL |
|
|
|
منظم الجهد |
3KVA |
3 |
جهاز كمبيوتر |
Yingdong |
|
|
|
هيكل |
تركيب |
|
1 |
جهاز كمبيوتر |
Sinuo |
|
|
رف |
|
1 |
جهاز كمبيوتر |
Sinuo |
|
|
|
عجلات |
|
4 |
جهاز كمبيوتر |
Sinuo |
|
|
|
|
مقياس درجة الحرارة |
SN1000 |
1 |
جهاز كمبيوتر |
Sinuo |
64 قناة |
|
البرمجيات |
البرنامج |
/ |
1 |
مجموعة |
Sinuo |
|
