| الـ MOQ: | 1 |
| السعر: | Customized |
| التعبئة القياسية: | حالة الخشب الرقائقي |
| فترة التسليم: | 30 يوما |
| طريقة الدفع او السداد: | تي/تي |
| القدرة على التوريد: | 50 مجموعة في الشهر |

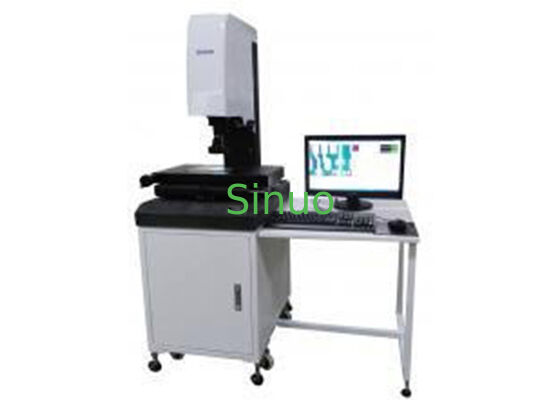

نظام قياس الفيديو مع وظيفة المسح ثنائي الأبعاد لتحديد الملامح ونقطة القياس المباشرة
معلومات المنتج:
نظام قياس الفيديو JVB300H هو أداة قياس رؤية ثنائية الأبعاد عالية الدقة تعتمد على الجرانيت، مصممة للفحص الأبعاد الدقيق، وقياس الملامح، ومراقبة الجودة للمكونات المعقدة. يستخدم على نطاق واسع في الإلكترونيات الدقيقة، والموصلات، والأدوات، والأجزاء المعدنية، والقولبة بالحقن، وأشباه الموصلات، ومكونات السيارات، والمختبرات، وأقسام القياس الصناعي.
ميزات المنتج:
قاعدة وعمود من الجرانيت عالي الصلابة والدقة، مما يضمن ثباتًا فائقًا ومتانة طويلة الأمد.
إضاءة سطح LED قابلة للتعديل وإضاءة محيطية، توفر إضاءة موحدة مع توليد حرارة منخفض.
عدسة تكبير مستمر تمكن من تعديل التكبير في الوقت الفعلي أثناء القياس.
تعتمد محاور X/Y على هيكل القضبان المنزلقة والخطية، مما يحسن الصلابة والتكرار.
إخراج تقرير رسومي متكامل، مما يسمح بالتصدير السريع لنتائج الفحص.
مزود بمحدد موقع ليزر للإشارة بدقة إلى موضع القياس.
البرنامج: الإصدار القياسي OVM—بسيط وبديهي وسهل التشغيل.
التطبيقات:
يقيس JVB300H بكفاءة الملامح، وميزات السطح، والأبعاد، والزوايا، والعلاقات الموضعية للمكونات الدقيقة المعقدة.
وهو مناسب لصناعات مثل:
الإلكترونيات
الأجهزة والعدادات
الكابلات والأسلاك
الأدوات والتركيبات
التصنيع الدقيق
السيارات والفضاء
أشباه الموصلات
الموصلات وأجزاء الختم
مكونات البلاستيك والمطاط
معاهد البحوث ومراكز القياس
المعايير الفنية:
| العنصر | المواصفات |
|---|---|
| الموديل | JVB300H |
| نطاق القياس (X×Y×Z) | 300 × 200 × 200 مم |
| الأبعاد الكلية | 1200 × 700 × 1540 مم |
| تحميل الطاولة | 30 كجم |
| وضع التشغيل | يدوي (مع تبديل الحركة السريعة) |
| التكبير | بصري 0.7×–4.5× / صورة 28×–180× (قابلة للتخصيص) |
| برنامج القياس | برنامج قياس ثنائي الأبعاد قياسي |
| مصدر الطاقة | (110 فولت/220 فولت) ±10%، 50/60 هرتز |
| المقياس الخطي | مقياس عالي الدقة 0.5 ميكرومتر |
| الدقة | (2.0 + L/200) ميكرومتر |
| التكرار | 2 ميكرومتر |
| بيئة العمل | 20–25 درجة مئوية؛ رطوبة نسبية 45%–75% |
| CCD | 2.6 ميجابكسل CCD رقمي ملون |
| العدسة | عدسة بصرية صناعية عالية الدقة |
| الإضاءة | إضاءة محيطية + إضاءة سطحية (قابلة للتبديل) |
نظرة عامة على البرنامج:
الميزات الرئيسية
وظيفة تحديد النقطة والقياس المباشرة
قياس هندسي أساسي
قياس العناصر المركبة
تقييم التسامح مع الشكل والموضع
إعداد نظام الإحداثيات
المسح ثنائي الأبعاد للملامح
الإخراج إلى تنسيقات Word و Excel و CAD
الكشف التلقائي عن الحواف عن طريق النقر بالماوس—لا حاجة لإعادة وضع طاولة العمل
قدرات القياس:
العناصر الهندسية: النقاط والخطوط والدوائر والأقواس والقطع الناقص
حسابات مركبة: مسافة المركز، المماس، الخط الأوسط، المسافات العمودية، منصفات الزاوية، نقاط التقاطع
تقييم التسامح مع الشكل: التمركز، الاستدارة، الاستقامة، الموضع، الميل
تعديل الإحداثيات: الترجمة، الدوران، إعادة إنشاء نظام الإحداثيات
إعداد التقارير عن البيانات: قابلة للتصدير إلى برامج المكتب للتحليل والطباعة
|
|
