أجهزة اختبار الانحناء الخاصة بالأنابيب الصلبة وغير المعدنية والمتكاملة
| Applied Standard: | IEC 61386-21 | Applied Clause: | Clause 10.4.102 |
| Nominal size of conduit: | 16/20/25mm | Wheel lateral radius R1: | 48/60/75mm |
| Radius of profile wheel: | 8.1/10.1/12.6mm | Curved wheel groove diameter: | 24/30/37.5mm |
| High Light: | جهاز اختبار الانحناء IEC 61386-21,اختبار ثني القنوات غير المعدنية,معدات اختبار ثني القنوات المركبة |
||

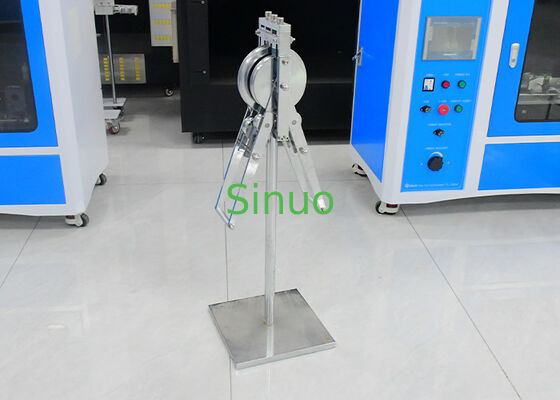

IEC 61386-21 الشكل 103 أجهزة الانحناء للأنابيب غير المعدنية والمتكاملة
معلومات عن المنتج:
جهاز الانحناء للأنابيب غير المعدنية والمتكاملة مصمم لإجراء اختبارات الانحناء 90 درجة على الأنابيب الصلبة والأنابيب غير المعدنية والأنابيب المركبة وأنابيب الفلفل المموجة من PVC.يضمن تقييم دقيق لأداء الانحناء وفقا للمعايير الدولية والمحلية الرئيسية.
هذه المعدات تتوافق بالكامل مع JG3050-1998 (الفقرة 6.6 والشكل 9) ، GB 20041.21-2008 ، GB/T14823.2، ZBG 33008، و IEC 61386-21 الفقرة 10.4.102 والشكل 103.
يوفر نصف قطر عجلة الانحناء الموحدة وأبعاد القناة لتلبية الأحجام الاسمية المحددة للأنابيب ، مما يضمن دقة الاختبار وتكراره.
يستخدم جهاز الانحناء على نطاق واسع من قبل مصنعي القنوات ومراكز فحص الجودة ومعاهد البحوث ومختبرات الشهادة.
الخصائص:
✔ تتوافق مع IEC 61386-21، GB 20041.21، JG3050 ، GB/T14823.2، ZBG33008
✔ مثالية لاختبار ثنيات الأنابيب غير المعدنية والمتكاملة والصلبة والمتموجة من البلاستيك
✔ زاوية انحناء قياسية 90 درجة
✔ عجلات وآليات ثني دقيقة
✔ يضمن التحكم بدقة في نصف قطر لنتائج الاختبار المتكررة
✔ مناسبة لمراقبة جودة المختبرات والإنتاج
المعلمات التقنية:
| الحجم الاسمي للقناة | نصف قطر العجلة الجانبي R1 | نصف قطر مسار عجلة الانحناء R2 | نصف قطر عجلة الملف والخروط الملتوية للعجلة (R) | قطر خندق العجلة المنحني (D) |
| 16 | 48 | 84 | 8.1 | 24 |
| 20 | 60 | 105 | 10.1 | 30 |
| 25 | 75 | 131.25 | 12.6 | 37.5 |
