IEC61386-1:2017 الفقرة 10.3 جهاز اختبار تأثير درجة حرارة منخفضة
| Test stations: | ثلاث محطات | Specimen length: | 200 ± 5 ملم |
| Drop masses: | 0.5 كجم، 1.0 كجم، 2.0 كجم، 6.8 كجم (ثلاث قطع لكل منهما)، التسامح +1 0% | Drop height: | 100 مم، 300 مم، التسامح ±1%، قابل للتعديل |
| Steel anvil: | Ø20 مم، نصف قطر القوس السفلي R300، 100 جم | Release method: | تحرير ميكانيكي يدوي من نوع المزلاج |
| High Light: | اختبار تأثير درجة حرارة منخفضة IEC61386-1,معدات اختبار كهربائية مع ضمان,البند 10.3 جهاز اختبار الاصطدام |
||

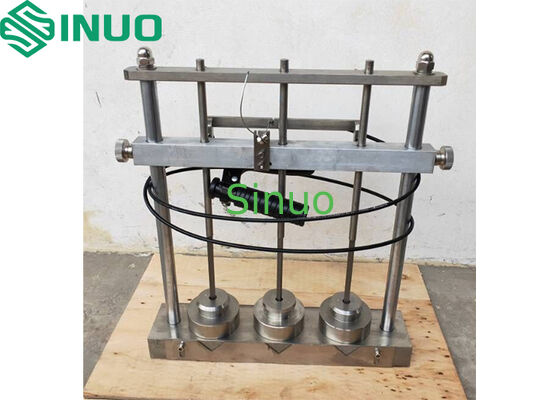

جهاز اختبار الصدمات عند درجات الحرارة المنخفضة وفقًا للمعيار IEC61386-1:2017 البند 10.3
معلومات المنتج:
المعايير المطبقة: IEC61386-1:2017
العينات والنطاق: مناسب للأنابيب المعدنية وغير المعدنية والمركبة المستخدمة لحماية وإدارة الأسلاك و/أو الكابلات المعزولة للأنظمة الكهربائية أو أنظمة الاتصالات حتى 1000 فولت تيار متردد و/أو 1500 فولت تيار مستمر.
الغرض من الاختبار: لتقييم مقاومة الأنابيب للصدمات الميكانيكية بعد التكييف عند درجات حرارة منخفضة.
مبدأ الاختبار: يتم ضرب العينة بمطرقة ساقطة يتم تحريرها بحرية من ارتفاع محدد.
الهيكل والميزات:
يتم استخدام هذا الجهاز مع غرفة درجات حرارة منخفضة.
يجب وضع الجهاز على سطح أفقي صلب.
قبل الاختبار، يجب تكييف العينة في غرفة درجات حرارة منخفضة مناسبة، ويجب إكمال اختبار الصدمات في غضون 10 ثوانٍ بعد إخراجها من الغرفة.
المعلمات الفنية:
|
رقم. |
البند |
المعلمات |
|
1 |
الموديل |
SN2127A |
|
2 |
محطات الاختبار |
ثلاث محطات |
|
3 |
طول العينة |
200 ± 5 مم |
|
4 |
كتل مطرقة السقوط |
0.5 كجم، 1.0 كجم، 2.0 كجم، 6.8 كجم (ثلاث قطع لكل منها)، التفاوت+1 0% |
|
5 |
ارتفاع السقوط |
100 مم، 300 مم، التفاوت ±1%، قابل للتعديل
|
|
6 |
السندان الفولاذي |
Ø20 مم، نصف قطر القوس السفلي R300، 100 جم |
|
7 |
طريقة التحرير |
يدوي، تحرير ميكانيكي من نوع المزلاج |
|
8 |
شكل الهيكل |
|
إطار الاختبار لجهاز الاختبار IEC 60335-1 الفقرة 22.5 لجهاز اختبار الجهد المتبقي 5 ~ 150 فولت عائق الاختبار ≥ 1000 MΩ
