| الـ MOQ: | 1 |
| سعر: | Customized |
| التعبئة القياسية: | حالة الخشب الرقائقي |
| فترة التسليم: | 20 يوما |
| طريقة الدفع او السداد: | تي/تي |
| القدرة على التوريد: | 20 مجموعات شهريا |
تتوافق هذه زاوية الاختبار مع المتطلبات القياسية للقسم 11.2، الشكل 103 من IEC 60335-2-30:2009+AMD1:2016 +AMD2: 2021.

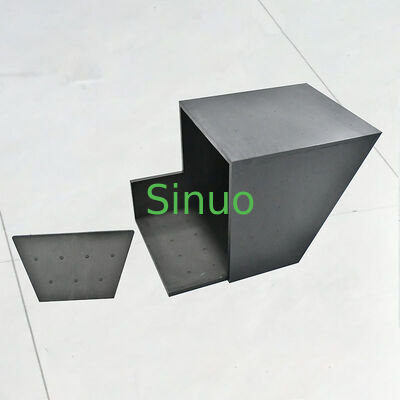

هذا الصندوق مصنوع من الخشب المقارن الملوّن باللون الأسود الباهت بسماكة 20 ملم تقريبًا. ويمكن وضع الجدار A على مسافات مختلفة من الطرف الآخر من الصندوق.
يتم وضع مربع الاختبار في زاوية الاختبار، مع جانب B ضد جدار واحد من زاوية الاختبار والنهاية المنحدرة من مربع الاختبار ضد الجدار الآخر. يجب أن يكون عرض زاوية الاختبار 470 مم على الأقل،عمق 760 مم وارتفاع 470 مم.
يتم وضع جهاز تسخين الكابينة في صندوق الاختبار في وضع غير موات وفقا لتعليمات الشركة المصنعة، إذا كان سيتسع في صندوق الاختبار، وبمسافة L = 0 ملم. The shortest distance to the wall of the test box shall not be less than that stated in the manufacturer's instructions for the shortest permissible distance between the heater outlet and the interior surfaces of the motor vehicleيمكن تحريك جدار A من صندوق الاختبار لزيادة L إلى أقصى مسافة L = 220 ملم.
إذا لم يقدم الشركة المصنعة أي تعليمات لوضع جهاز تسخين المقصورة أو إذا كان جهاز التسخين لا يمكن أن يتناسب مع صندوق الاختبار،يتم وضع جهاز تسخين الكابينة في وضعية غير مواتية على أرضية زاوية الاختباريتم وضع أجهزة التدفئة التي تحتوي على عناصر التدفئة PTC بعيدا عن الجدران إذا كان هذا سيؤدي إلى ارتفاع درجات الحرارة.
يتم تحديد ارتفاع درجة حرارة الحزام عن طريق المزدوج الحراري المرفق على أقراص صغيرة سوداء من النحاس أو النحاس ، قطرها 15 ملم وسماكة 1 ملم.يتم وضع الأقراص على سطح العلبة.
يمكن أن يتم الاحتفاظ بالمسبار في مكانه باستخدام مشبك المختبر أو جهاز مماثل. ويمكن استخدام أي أداة قياس تعطي نفس نتائج المسبار.
| البند | المواصفات |
|---|---|
| المعيار | IEC 60335-2-30:2009 + AMD1:2016 + AMD2:2021 |
| الأبعاد | 760 × 470 × 470 مم |
| المواد | الخشب المقاوم |
| سمك الخشب المزدوج | حوالي 20 ملم |
| فترة الحفر | 100 ملم |
| قطر الثقب | 15 ملم |
| معالجة السطح | ملونة باللون الأسود من الداخل والخارج |
