| الـ MOQ: | 1 |
| سعر: | Customized |
| التعبئة القياسية: | حالة الخشب الرقائقي |
| فترة التسليم: | 30 يوما |
| طريقة الدفع او السداد: | تي/تي |
| القدرة على التوريد: | 10 مجموعات في الشهر |

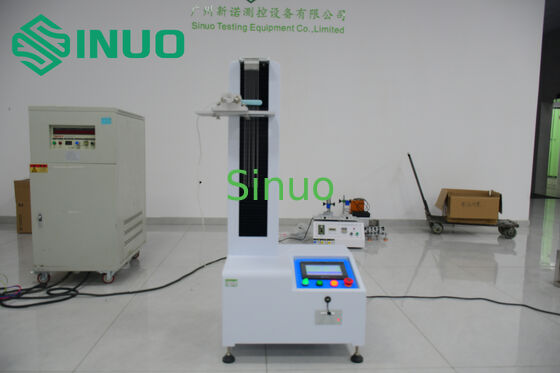

جهاز اختبار تجانس شد مكواة فرد الشعر وفقًا للمعيار IEC 61855 مع تحكم ذكي PLC
معلومات المنتج:
المعيار: مطابق للمعيار IEC 61855 البند 5.8، الشكل 13 و 14.
العينة والقيود: مكواة فرد الشعر.
الغرض من الاختبار: يستخدم للكشف عن تجانس شد مكواة فرد الشعر.
مبدأ الاختبار: قم بتركيب 10 مستشعرات شد على الطرف الثابت للشعر المحاكى، استخدم مكواة فرد الشعر لسحبها من الأعلى إلى الأسفل، وقم بقياس قيمة الشد عند كل نقطة وتسجيل المقارنة.
قياس شد مكواة فرد الشعر:
الغرض من القياس هو تقييم تجانس شدمكواة فرد الشعر.
يتم استخدام عشرة أسلاك من الفولاذ المقاوم للصدأ بقطر 1.5 مم وطول لا يقل عن 400 مم. يجب أن يكون تسطيح السلك الفولاذي أقل من 1 مم/م ويجب أن تكون الخشونة (Ra) أقل من 0.6 ميكرومتر. الأسلاك الفولاذية موزعة بالتساوي بمسافة 6 مم. كل سلك متصل بمقياس شد. يوضح الشكل 13 إعداد الاختبار. توضع الأسلاك العشرة بين ألواحمكواة فرد الشعرفي المنطقة الوسطى ويتم الاحتفاظ بها في وضع عمودي.
يتم تشغيلمكواة فرد الشعر. بعد 30 ثانية، يتم تطبيق قوة 20 نيوتن على اللوحين. يتم تحريكمكواة فرد الشعرلأسفل على طول الأسلاك بسرعة 1 مم/ثانية، والمسافة المتحركة هي 60 مم. أثناء الحركة، يتم قراءة الشد في كل سلك كل 0.5 ثانية ويتم حساب الشد المقاس (F1,F2,...F10) في كل سلك فردي كمتوسط لجميع القراءات. F1,F2,...F10 يتم تسجيلها.يمكن أيضًا توضيح تجانس شد
مكواة فرد الشعرفي رسم بياني، كما هو موضح في الشكل 14.المعلمات الفنية:
البند
| المواصفات | الموديل |
|---|---|
| SN1122G | محطة الاختبار |
| محطة واحدة | وضع التحكم الكهربائي |
| تحكم متكامل ذكي PLC، يتم تشغيله عبر شاشة لمس HMI مقاس 7 بوصات | وضع القيادة |
| قيادة بمحرك سيرفو | طريقة تثبيت العينة |
| تثبيت ميكانيكي، موضع تثبيت قابل للتعديل | مستشعر القوة |
| النطاق: 5 كجم (0-50 نيوتن)؛ دقة الحمل: 0.5٪؛ الدقة: 0.01 نيوتن. 10 قطع مرتبة بمسافة 6 مم | إبر من الفولاذ المقاوم للصدأ |
| قطر 1.5 مم، طول > 400 مم؛ استقامة < 1 مم/م؛ خشونة < 0.6 ميكرومتر. طرف واحد يتصل بمستشعر القوة، والطرف الآخر مثبت بواسطة مثبت. إجمالي 10 إبر بمسافات تتوافق مع متطلبات المعيار | قوة تثبيت مكواة فرد الشعر |
| 20 نيوتن، يتم تطبيقها بواسطة مشبك زنبركي مع مؤشر قياس | الشوط |
| 0-400 مم (بما في ذلك ارتفاع المثبت)؛ الافتراضي: 60 مم | اتجاه السحب |
| عمودي | سرعة سحب مكواة فرد الشعر لأسفل |
| 1-10 مم/ثانية، يتم التحكم في السرعة بواسطة محرك سيرفو. السرعة التلقائية الافتراضية: 1 مم/ثانية | اكتساب الشد |
| اكتساب في الوقت الفعلي بواسطة PLC عبر مستشعر الشد وجهاز الإرسال، مع عرض منحنى الشد | مزود طاقة العينة |
| مقبس طاقة عالمي مدمج، مصدر طاقة رئيسي | التكوين |
| 20 قطعة من إبر الفولاذ المقاوم للصدأ، قطر 1.5 مم | تجانس شد مكواة فرد الشعر ت |
