| الـ MOQ: | 1 |
| سعر: | Customized |
| التعبئة القياسية: | كرتون |
| فترة التسليم: | 5 أيام |
| طريقة الدفع او السداد: | تي/تي |
| القدرة على التوريد: | 100 مجموعة في الشهر |

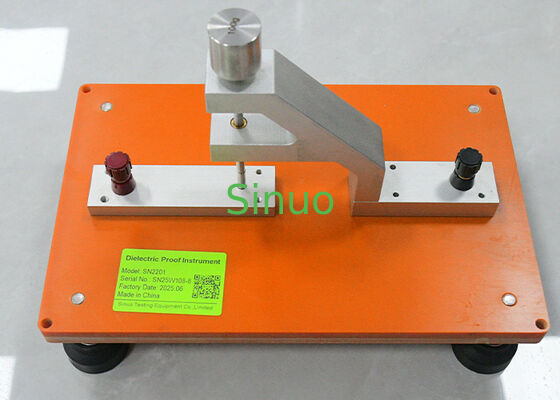

إن جهاز اختبار قوة العزل الكهربائي هو جهاز اختبار مخصص لتقييم قوة العزل الكهربائي وأداء العزل للمواد العازلة الصلبة وفقًا لـ IEC 62368-1:2023 البند 5.4.9.1، الشكل 29.
تم تصميم الجهاز لتطبيق ظروف التلامس الميكانيكي المحددة على عينة العزل أثناء الاختبار، مما يساعد المختبرات على التحقق مما إذا كانت المادة يمكنها الحفاظ على عزل كهربائي كافٍ في ظل الظروف المحددة بواسطة معيار السلامة المعمول به.
هذا جهاز اختبار IEC 62368-1 الشكل 29 مناسب بشكل خاص لمختبرات السلامة الكهربائية، ومختبرات اعتماد المنتجات، وإدارات البحث والتطوير والمصنعين الذين يقومون بالتحقق من مواد العزل للمعدات الكهربائية والإلكترونية.
يتم توفير SN2201 بتكوينين لمتطلبات مختلفة للعينة. يمكن اختيار المشابك والقضبان المعدنية المقابلة وفقًا لترتيب الاختبار المعمول به، بما في ذلك تكوينات Φ 5-100 و Φ6.4-50.
يعد العزل الصلب جزءًا مهمًا من السلامة الكهربائية لأنه يمنع مسارات التيار غير المقصودة بين الأجزاء الموصلة. أثناء تقييم سلامة المنتج، قد تحتاج مادة العزل إلى تحمل الإجهادات الكهربائية والميكانيكية المحددة دون انهيار أو فقدان أداء العزل.
تم تصميم SN2201 كتركيبة اختبار قياسية خاصة بـ IEC 62368-1 الشكل 29 لهذا النوع من التقييم.
تشمل التطبيقات النموذجية الاختبار والتحقق من:
يمكن دمج الجهاز في نظام اختبار الامتثال الأوسع لـ IEC 62368-1 في مختبر السلامة الكهربائية، جنبًا إلى جنب مع معدات اختبار أخرى لقوة العزل الكهربائي، ومقاومة العزل، وإمكانية الوصول، والسلامة الميكانيكية.
يعتمد الاختبار على إنشاء حالة التلامس المحددة بين العينة الاختبارية ومكونات الاختبار المقابلة.
اعتمادًا على ترتيب الاختبار، يتم اختيار المشبك والقضيب المعدني المناسبين. يتم وضع العينة في التركيبة، وبعد ذلك يمكن إنشاء تكوين الاختبار المحدد للتقييم.
يوفر SN2201 خيارين للقضبان المعدنية لاستيعاب تكوينات الشكل 29 المحددة:
يمكّن هذا التكوين المختبرات من إجراء اختبارات قابلة للتكرار مع الحفاظ على المتطلبات البعدية والمتطلبات التحميلية المحددة لترتيب الاختبار المعمول به.
| المعلمة | المواصفات |
|---|---|
| الموديل | SN2201 |
| نوع المعدات | جهاز اختبار قوة العزل الكهربائي للعزل الصلب وفقًا للشكل 29 من IEC 62368-1 |
| المعيار المطبق | IEC 62368-1:2023 |
| بند الاختبار | البند 5.4.9.1 |
| الشكل المرجعي | الشكل 29 |
| تطبيق الاختبار | اختبار العزل الصلب / مادة العزل |
| المشبك المطبق | Φ5-100 و Φ6.4-50 |
| القضيب المعدني 1 | Φ5 ± 0.1 مم، 100 جرام |
| القضيب المعدني 2 | Φ6.4 مم، 50 جرام |
| طريقة الاختبار | التشغيل القياسي وفقًا لمتطلبات الاختبار المطبقة |
فيديو
فيديو
فيديو
فيديو
|
|
