| الـ MOQ: | 1 |
| السعر: | Customized |
| التعبئة القياسية: | علبة من الخشب المقاوم |
| فترة التسليم: | 30 يوما |
| طريقة الدفع او السداد: | T/T |
| القدرة على التوريد: | 5 مجموعة شهريا |

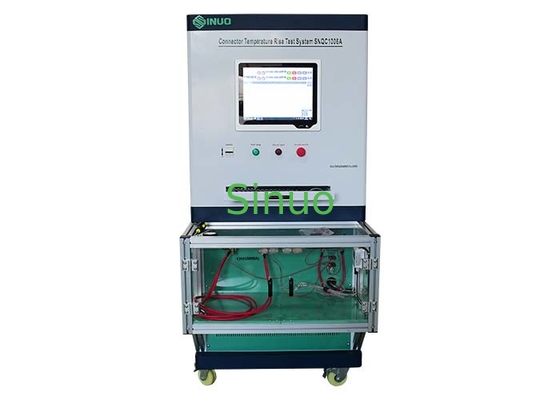

معيار IEC 62196 معدات اختبار ارتفاع درجة الحرارة في الموصلات لاختبار ارتفاع درجة الحرارة
معلومات عن المنتج:
تتوافق مع GB15287، GB15288، GB20234.1، GB2099 ، GB16915 ، GB15092 ، GB17465 ، GB11918 ، GB13140 ، GB1404 ، GB20234 ، GB7251 ، UL310 ، UL486 ، UL498 ، UL817 ، UL941 ، UL943 ، UL1053 ، UL1 059 ، IEC60309 ، IEC60998 ، IEC60669 ، IEC61058 ، IEC60439 ، IEC62196 ،أساليب اختبار EIA-364-70 لارتفاع التيار وارتفاع درجة الحرارة للموصلات الإلكترونية وغيرها من المعايير ذات الصلة للمكونات الإضافية الكهربائيةيمكن استخدامه لتقييم تسخين سطح الملحقات الكهربائية عند توصيلها بتيار الحمل وما إذا كان ارتفاع درجة حرارة الأقطاب الكهربائية يلبي متطلبات المعيار.
يتبنى البرنامج البرمجي المستقل والتشغيل الخاضع لسيطرة الكمبيوتر. يتم التحكم في جميع إجراءات الاختبار القياسية وحكام البيانات من قبل النظام ، مما يسهل التشغيل.يستخدم لتقييم تسخين سطح واجهة الشحن والاكسسوارات الكهربائية عندما يتم توصيل تيار الحمل، وما إذا كان ارتفاع درجة حرارة الأقطاب الكهربائية يلبي متطلبات المعيار.
المعلم التقني:
1مصدر تيار قابل للبرمجة بالحاسوب:
حد أقصى لجهد الخروج: لا يتجاوز DC5V
التيار الاختباري القابل للتعديل الثابت للخروج (2 مجموعات من المخرجات المستقلة ، يمكن أن تعمل في نفس الوقت):
①.DC5A~100.0A رقمي قابل للتعديل المستمر
②.DC100A~2000A رقمية قابلة للتعديل المستمر
دقة عرض الجهد الخارجي: ± (0.25% قراءة + نطاق 0.25%)
دقة العرض الحالي: ± (0.25٪ قراءة + 0.25٪ نطاق)
استقرار تيار الاختبار: ± (0.25% قيمة محددة + نطاق 0.25%)
مراقبة انخفاض التيار الكهربائي على قناتين: 1-300.00mV، دقة العرض ± (0.25٪ قراءة + 0.25٪ نطاق)
عائق: القيمة المحسوبة لانخفاض الجهد ÷ التيار
2وضع التحكم:
وقت تشغيل الجهاز في الوضع المستمر: 1 ¢9999.99 ساعة
وقت تشغيل / وقت إيقاف التشغيل: 1 ¢9999.99 ساعة
عدد أوقات التشغيل والإيقاف: من 1 إلى 9999 مرة، مع وظيفة ذاكرة إيقاف التشغيل والإيقاف التلقائي عند الوصول إلى العدد
3اختبار ارتفاع درجة الحرارة:
نطاق قياس درجة الحرارة: 0~260°C دقة ±(0.3% من القراءة +1°C) ؛ الدقة: 0.1°C.
نقاط قياس درجة الحرارة: 16 قناة (بما في ذلك نقطة واحدة لقياس درجة الحرارة المحيطة).
مقياس الحرارة: شركة أمريكية Ω T-type 30AWG filament thermocouple ، طوله 2 متر ، 16 في المجموع.
يمكن اختبار مسبار درجة الحرارة بالكهرباء دون إتلاف الجهاز.
جمع بيانات درجة الحرارة: يتم إكماله بواسطة مقياس درجة الحرارة متعدد القنوات TWC-2A المصمم والمنتج من قبل شركتنا ،مزودة بواجهة اتصال RS232 وواجهة تسجيل البيانات.
سرعة مسح درجة الحرارة: 1 ~ 255 ثانية لجميع القنوات
تسجيل بيانات درجة الحرارة: يتم إكمالها تلقائيًا بواسطة الكمبيوتر، يتم تكوينها باستخدام برنامج اختبار الكمبيوتر.
البرنامج يمكن تعيين قناة درجة حرارة البيئة، ودرجة حرارة البيئة يمكن طرحها تلقائيًا عند جمع البيانات.
4مجهزة ببرنامج اختبار خاص:
وظائف البرمجيات: A. يمكن تعيين أنماط عمل مختلفة: وضع مستمر / وضع تشغيل / وضع ضبط درجة الحرارة التلقائي
ب. إعداد تحكم تدفق الحالي، ويمكن تعيين قناة درجة حرارة البيئة، ويمكن لارتفاع درجة الحرارة خصم تلقائيا درجة حرارة البيئة
ج. تسجيل البيانات وتحديد المنحنيات تلقائيًا: منحنى ارتفاع درجة الحرارة / الجهد / التيار / انخفاض الجهد (العائق) - الزمن
5مصدر الطاقة: AC220V، 60Hz، 15KVA
6مجهزة بحاسوب التحكم الصناعي المدمج بشاشة اللمس (Pennium 4/1.8G أو أعلى CPU ، ذاكرة 4G ، محرك أقراص الحالة الصلبة 64G ، شاشة LCD 15 بوصة)تم تثبيتها مع نظام تشغيل XP الصيني (أو الإنجليزية) وبرنامج معالجة مكتب.
7صندوق الاختبار: مجهز بصندوق اختبار أكريليك مقاوم للرياح حوالي 800 عريض * 400 عالية * 400 مم عميق ، وهو مريح للمستخدمين لاختبار.
معدات الاختبار: مصنوعة من قبل المستخدم
محطة الاختبار: يمكن توصيل المنتج الخاضع للاختبار في سلسلة في محطات متعددة ، طالما أن الحد الأقصى لقدرة الإخراج لا يتجاوز.
8الأبعاد: حوالي 800 مليمتر عريض × 800 مليمتر عميق × 1800 مليمتر عالية ، ويزن حوالي 450 كجم. تم تجهيز الخزانة بمحركات متحركة قابلة للكبح ثقيلة الأداء لسهولة التثبيت والحركة.
9مجهزة بوظائف حماية من الإفراط في الحمل وحماية من الإفراط في التيار
عندما تتوقف المعدات يتم قطع التيار الصادر تلقائيًا.
المعدات يمكن أن تعمل بشكل مستمر لفترة طويلة وهي مستقرة وموثوقة
10. قم بتثبيت مخرج تحكم إلكتروني مع رلاي (NC NO COM). قم بتثبيت منفذ 220Vac للتحكم في المروحة.
11إضافة جهاز استشعار الرطوبة وعرض بيانات جمع الكمبيوتر
12أجهزة شبكة Wi-Fi: يمكن توصيل البيانات بشبكة Wi-Fi لمتابعة العمليات خارج المختبر.
7صندوق الاختبار: مجهز بصندوق اختبار أكريليك مقاوم للرياح حوالي 800 عريض * 350 عالية * 400 مم عميق ، وهو مريح للمستخدمين لاختبار.
معدات الاختبار: مصنوعة من قبل المستخدم
محطة الاختبار: يمكن توصيل المنتج الخاضع للاختبار في سلسلة في محطات متعددة ، طالما أن الحد الأقصى لقدرة الإخراج لا يتجاوز.
8الأبعاد: حوالي 800 مليمتر عريض × 800 مليمتر عميق × 1800 مليمتر عالية ، ويزن حوالي 450 كجم. تم تجهيز الخزانة بمحركات متحركة قابلة للكبح ثقيلة الأداء لسهولة التثبيت والحركة.
9مجهزة بوظائف حماية من الإفراط في الحمل وحماية من الإفراط في التيار
عندما تتوقف المعدات يتم قطع التيار الصادر تلقائيًا.
المعدات يمكن أن تعمل بشكل مستمر لفترة طويلة وهي مستقرة وموثوقة
