| الـ MOQ: | 1 |
| السعر: | Customized |
| التعبئة القياسية: | علبة من الخشب المقاوم |
| فترة التسليم: | 30 يوما |
| طريقة الدفع او السداد: | T/T |
| القدرة على التوريد: | 5 مجموعات شهريا |

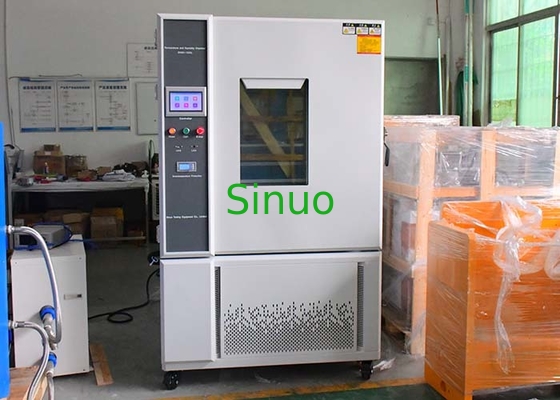

غرفة اختبار بيئية IEC 60068-2-1 سعة 1000 لتر للحرارة والرطوبة -70 درجة مئوية ~ +150 درجة مئوية
نظرة عامة على المنتج:
تُستخدم غرفة الاختبار هذه لاختبار المواد الخام والأجهزة مثل الإلكترونيات والكهربائيين والأجهزة الكهربائية والبلاستيك وما إلى ذلك للبرودة والحرارة والرطوبة والجفاف. الغرض من ذلك هو تأكيد موثوقية المنتجات في التخزين والنقل في ظل الحرارة والرطوبة المتناوبة ذات درجة الحرارة المرتفعة والمنخفضة.
تتوافق مع المعايير:
IEC60068-2-1:2007 “Environmental Testing-Part 2-1: Tests-Test A: Cold, IDT”
IEC60068-2-2:2007 “Environmental Testing-Part 2-1: Tests- Test B-Dry heat, IDT”
IEC60068-2-78:2012 “Environmental Testing-Part 2-78: Tests-Test Cab: Damp heat, steady state, IDT”
IEC60068-2-30:2005 “Environmental Testing-Part 2-30: Tests-Test Db: Damp heat, cyclic (12h+12h cycle), IDT”
المعايير الفنية:
| المعايير الفنية | ||
| التحكم والتشغيل | نظام تحكم ذكي PLC وشاشة تعمل باللمس | |
|
حجم الغرفة
|
الحجم الداخلي (مم) | الحجم الخارجي (مم) |
| عرض 1000 * ارتفاع 1000 * عمق 1000 مم | عرض 1280 * ارتفاع 2150 * عمق 2050 مم | |
| نطاق درجة الحرارة | -70 درجة مئوية ~ +150 درجة مئوية | |
| نطاق الرطوبة | 20% ~ 98% رطوبة نسبية | |
| تقلب درجة الحرارة | ±0.5 درجة مئوية | |
| تقلب الرطوبة | ≤2.5% | |
| انحراف درجة الحرارة | ≤±2.0 درجة مئوية | |
| انحراف الرطوبة | ≤±3% | |
| معدل التسخين | ≥2-3 درجة مئوية/دقيقة | |
| معدل التبريد | ≥1 درجة مئوية/دقيقة، متوسط بدون تحميل | |
| حالة التحميل | لا يوجد | |
| ضوضاء التشغيل |
مستوى الصوت A ≤70 ديسيبل (A) (تم القياس في غرفة عازلة للصوت بدرجة حرارة محيطة تبلغ 25 درجة مئوية وصدى منخفض. باستخدام ترجيح A، اختبر متوسط 9 نقاط. تبعد كل نقطة اختبار مترًا واحدًا عن مصدر الضوضاء أفقيًا ومترًا واحدًا فوق الأرض.) |
|
| مخطط نطاق درجة الحرارة والرطوبة | |
|
| الميزات الهيكلية | ||
| هيكل العلبة العازلة |
1. مادة الجدار الخارجي: لوح A3 بالرش. 2. مادة الجدار الداخلي: لوح فولاذ مقاوم للصدأ مصقول SUS﹟304. 3. مادة العزل الحراري للغرفة: رغوة البولي يوريثين الصلبة المقاومة لدرجات الحرارة العالية بسمك 100 مم. 4. مادة عزل باب الغرفة: رغوة البولي يوريثين الصلبة المقاومة لدرجات الحرارة العالية بسمك 100 مم. |
|
| قوة الهيكل السفلي | القدرة الاستيعابية للمسار في الجزء السفلي من غرفة الاختبار: ≤100 كجم/م² (الحمل) | |
| قناة تكييف الهواء |
1. مراوح طرد مركزي ذات محور طويل من الفولاذ المقاوم للصدأ: مجموعتان/90 واط. 2. مروحة، وسخان، ومبخر (أيضًا مزيل الرطوبة)، وجهاز تصريف، ومنفذ موازنة الضغط، وعاكس هواء قابل للتعديل، ومستشعر درجة الحرارة |
|
| التكوين القياسي لغرفة الاختبار |
1. نافذة المراقبة: زجاج مقسى مفرغ من 3 طبقات 400x600x40 مم 2. مقابض مدمجة مسطحة 3. مفصلات الأبواب: مفصلات مستوردة SUS #304 4. مصباح موفر للطاقة داخل الغرفة 5. فتحة الرصاص: φ50 مم قطعة واحدة |
|
| باب الغرفة |
1. يفتح الباب المكون من قطعة واحدة للخارج، مع وجود المفصلة على اليسار والمقبض على اليمين (عند مواجهة مقدمة الصندوق). 2. مزود بآلية قفل باب أمان (يمكن فتح الباب في غرفة الاختبار)، الباب مزود بتسخين كهربائي لمنع التكثف، والنطاق المرئي لنافذة المراقبة الزجاجية العازلة (عرض 400 × ارتفاع 600 مم). الباب مزود بجهاز تسخين كهربائي مضاد للتكثف. |
|
| لوحة التحكم | شاشة عرض وحدة التحكم مقاس 7 بوصات، وشاشة عرض التحكم في درجة الحرارة (الرطوبة)، ومؤشر التشغيل، وزر الإضاءة. | |
| الغرفة الميكانيكية | وحدة التبريد، وصينية مياه الضاغط، وجهاز تخفيف الضغط، وجهاز التسخين | |
| خزانة توزيع الطاقة | لوحة التوزيع، ومروحة التبريد، ومفتاح الطاقة الرئيسي، والمحول، والمرحل المتوسط، ومرحل الوقت، والمرحل في الحالة الصلبة، وموصل التيار المتردد، وقاطع الدائرة | |
| السخان |
1. سخان كهربائي من الفولاذ المقاوم للصدأ على شكل مشعاع من النوع الزعنفة 2. طريقة التحكم في التسخين: SSR (مرحل الحالة الصلبة) تعديل عرض النبضة في الفترة المتساوية غير المتصلة 3. طاقة التسخين: حوالي 3 كيلو واط |
|
| فتحة كابل الطاقة | تقع في الجزء الخلفي من الغرفة | |
| نظام التبريد | ||
| وضع التشغيل | وضع تبريد ضغط ميكانيكي أحادي المرحلة يبرد بالهواء | |
| أجهزة التسخين والتبريد |
1. ضاغط حلزوني منخفض الضوضاء ودرجة حرارة منخفضة من Hitachi أو Emerson (طريقة تبديد الحرارة المبردة بالهواء). 2. طريقة التبريد: تبريد بالهواء |
|
| جهاز تبادل الحرارة والبرودة | نظام تبريد أحادي المرحلة، ضاغط حلزوني منخفض الضوضاء ودرجة حرارة منخفضة من Emerson مستورد من الولايات المتحدة. اعتماد تصميم تبادل الحرارة والبرودة SWEP عالي الكفاءة [صنع في السويد (sus#316)]، فهو أكثر كفاءة من النوع الحلزوني الداخلي التقليدي. | |
| تعديل حمل التسخين |
1. يتم اعتماد الضبط التلقائي لجهاز معدل تدفق الفحم البارد لإزالة حمل التسخين للمنتج المراد اختباره بشكل فعال، والذي يتزامن مع التكنولوجيا الألمانية/اليابانية. 2. بالمقارنة مع التصميمات التقليدية، فإن استقرار التحكم وقابليته للتكرار أعلى، ويحقق أداءً فائقًا من حيث توفير الطاقة وتوفير الطاقة. |
|
| ضاغط التبريد |
ضاغط حلزوني منخفض الضوضاء ودرجة حرارة منخفضة من Hitachi أو Emerson
|
|
| مكونات عالية الكفاءة |
1. يعتمد المكثف والمبخر جهاز زعنفة ألومنيوم مزدوج من نوع AC&R. 2. تعتمد أجهزة الخنق ملحقات تبريد ذات علامة تجارية مشهورة مستوردة. |
|
| نظام التمدد | نظام تبريد يتم التحكم في السعة | |
| مكثف تبخيري | مبادل حراري من أنبوب نحاسي بالكامل | |
| طريقة التحكم في الثلاجة |
1. تقوم وحدة التحكم في نظام التحكم تلقائيًا بضبط ظروف تشغيل ضاغط التبريد وفقًا لظروف الاختبار. يمكن التحكم في سعة التبريد الناتجة لتحقيق مبدأ توفير الكهرباء والمياه. حالة العمل أكثر استقرارًا. على وجه الخصوص، يمكن أن يوفر التشغيل الرطب 30% من الكهرباء. 2. صمام تنظيم ضغط التبخر. 3. دائرة تبريد هواء الإرجاع للضاغط |
|
| المبردات | Honeywell R404a (مؤشر استنفاد الأوزون هو 0) | |
| نظام التحكم الكهربائي | ||
| أ) طراز وحدة التحكم | وحدة تحكم في درجة الحرارة قابلة للبرمجة ذكية تعمل باللمس ومتوازنة بالبرودة (التحكم في توفير الطاقة) | |
| ب) مقدمة الشاشة |
1. يمكن عرض المنحنيات ودرجة الحرارة والرطوبة على نفس الواجهة
2. عرض درجة الحرارة والرطوبة على الشاشة
3． يمكن تسجيل المنحنيات في الوقت الفعلي
|
|
| ج) مواصفات وحدة التحكم |
المؤشرات الفنية: 1. شاشة لمس ملونة مقاس 7 بوصات 2. وضعا التحكم: البرنامج/القيمة الثابتة 3. نوع المستشعر: مدخلان PT100 (مدخل مستشعر إلكتروني اختياري) 4. وضع الإخراج: نبضة الجهد (SSR)/إخراج التحكم: 2 (درجة الحرارة/الرطوبة)/2 إخراج تناظري 4-20mA/16 مخرجات ترحيل (سلبي) 5. إشارة التحكم: 8 إشارات تحكم IS/8 إشارات تحكم T/4 إشارات تحكم AL 6. إشارة الإنذار: 16 إنذار عائق خارجي DI 7. نطاق قياس درجة الحرارة: -90.00 درجة مئوية - -200.00 درجة مئوية، (اختياري -90.00 درجة مئوية - -300.00 درجة مئوية) خطأ ±0.2 درجة مئوية 8. نطاق قياس الرطوبة: 1.0% - 100% رطوبة نسبية، خطأ ±1% رطوبة نسبية 9. واجهة الاتصال: (RS232/RS485، مسافة الاتصال القصوى 1.2 كم [الألياف الضوئية حتى 30 كم]) 10. نوع لغة الواجهة: الصينية/الإنجليزية 11. مزودة بوظيفة إدخال اللغة الإنجليزية 12. يمكن استخدامها مع طابعة (وظيفة USB اختيارية) 13. مجموعة متنوعة من مخرجات الترحيل المركبة للإشارة، ويمكن إخضاع الإشارات لعمليات منطقية (NOT، AND، OR، NOR، XOR)، المشار إليها باسم قدرة برمجة PLC 14. طرق التحكم في الترحيل المتنوعة: المعلمة -> وضع الترحيل، وضع الترحيل -> المعلمة، وضع التوليف المنطقي، وضع الإشارة المركبة 15. تحرير البرنامج: يمكن برمجة 120 مجموعة من البرامج، ويمكن لكل مجموعة من البرامج برمجة ما يصل إلى 100 مقطع |
|
| المعايير الفنية لوحدة التحكم |
الدقة: درجة الحرارة ±0.1 درجة مئوية + 1 رقم، الرطوبة ±1% رطوبة نسبية + 1 رقم الدقة: درجة الحرارة ±0.01 درجة مئوية، الرطوبة ±0.1% رطوبة نسبية. منحدر درجة الحرارة: يمكن ضبط 0.1 ~ 9.9. لديها وظائف الاستعداد والإنذار للحدود العليا والسفلى. إشارة إدخال درجة الحرارة والرطوبة لمبة جافة ورطبة PT100x2. 9 مجموعات من إعدادات معلمة التحكم P.I.D، حساب P.I.D التلقائي. لمبة جافة ورطبة مع وظيفة تصحيح الشاشة التلقائي |
|
| طريقة التحكم |
1. PID مضاد للتكامل التشبع 2. طريقة التحكم في درجة الحرارة المتوازنة BTC + التحكم الذكي في سعة التبريد DCC + التحكم الكهربائي الذكي DEC (معدات اختبار درجة الحرارة) 3. طريقة التحكم في درجة الحرارة والرطوبة المتوازنة BTHC + التحكم الذكي في سعة التبريد DCC + التحكم الكهربائي الذكي DEC (معدات اختبار درجة الحرارة والرطوبة) |
|
| وظيفة عرض الشاشة |
تعتمد وضع حوار الشاشة، ولا يلزم إدخال مفتاح، وتلمس الشاشة مباشرة الخيارات. يتم عرض قيم درجة الحرارة المحددة (SV) والفعلية (PV) مباشرة. يمكن عرض رقم البرنامج الحالي المنفذ، والمقطع، والوقت المتبقي وعدد الدورات. وظيفة وقت التشغيل المتراكم. يتم عرض قيمة إعداد برنامج درجة الحرارة في منحنى رسومي، مع وظيفة العرض في الوقت الفعلي لتنفيذ منحنى البرنامج. مزودة بشاشة تحرير برنامج منفصلة، يمكن إدخال ما لا يقل عن 5 مقاطع من درجة الحرارة والرطوبة والوقت في كل صفحة. يمكن التبديل بين الصينية والإنجليزية حسب الرغبة. يتم عرض شاشة المطالبة بالخطأ. يمكن تعديل الإضاءة الخلفية للشاشة. يمكن ضبط وظيفة حماية عرض الشاشة على المؤقت أو TIMER أو إيقاف التشغيل اليدوي. |
|
| سعة البرنامج ووظائف التحكم |
مجموعات البرامج المتاحة: بحد أقصى 120 PATTEN. سعة الذاكرة المتاحة: ما مجموعه 12000 SEGMENTS. التنفيذ المتكرر للأوامر: يمكن تنفيذ كل أمر حتى 3200 مرة. يتم إنشاء البرنامج بطريقة محادثة، مع وظائف مثل التحرير والمسح والإدراج. إعداد وقت SEGMENTS 0 ~ 99 ساعة 59 دقيقة. جهاز وحدة التحكم في التوقيت القابل للبرمجة x2 مجموعات. مع ذاكرة برنامج إيقاف التشغيل، والبدء التلقائي والتنفيذ المستمر للبرنامج بعد التشغيل. مع واجهة اتصال RS-485 أو RS-232. يمكن عرض المنحنيات الرسومية في الوقت الفعلي أثناء تنفيذ البرنامج. مع الضبط التلقائي لسعة التجميد. مع وظيفة البدء والإيقاف المجدولة. مع وظيفة ضبط التاريخ والوقت. وظيفة قفل المفتاح والشاشة (LOCK). |
|
| جهاز الحماية من السلامة | ||
| أ) نظام التبريد | ارتفاع درجة حرارة الضاغط، وزيادة التيار، وزيادة الضغط | |
| ب) غرفة الاختبار |
جهاز حماية من درجة الحرارة الزائدة القابلة للتعديل (حماية مزدوجة، أول واقي من درجة الحرارة الزائدة عالي الدقة يمكن ضبطه لكل من درجات الحرارة المرتفعة والمنخفضة. يمكن ضبط الحماية من درجة الحرارة المرتفعة أو المنخفضة لحماية المنتج قيد الاختبار بشكل أفضل عند تعطل الجهاز. قناة تكييف الهواء شديدة السخونة. ارتفاع درجة حرارة محرك المروحة. |
|
| ج) أخرى | حماية التسرب، وحماية الاحتراق الجاف لأنبوب التسخين، والحماية من الحمل الزائد وقصر الدائرة، وحماية انقطاع التيار الكهربائي، وحماية انخفاض مستوى المياه | |
| تكوين آخر | ||
| قاطع دائرة تسرب التيار الكهربائي الرئيسي للعينة | تيار متردد 380 فولت، 50 هرتز، ثلاثي الأطوار بأربعة أسلاك + سلك أرضي واقٍ. | |
| ملاحظات خاصة أخرى | ||
| كابل الطاقة | كابل 5 نوى (ثلاثي الأطوار بأربعة أسلاك + سلك أرضي واقٍ) 4 أمتار قطعة واحدة (يمكن توفيرها وفقًا لمتطلبات العميل) | |
| فتحة الرصاص | فتحة رصاص واحدة مزودة بسدادة مطاطية، قطرها φ50 مم. يمكن تخصيص الموقع والكمية وفقًا لمتطلبات المستخدم طالما أن هيكل الصندوق يسمح بذلك ولا يتأثر الأداء. | |
| شروط الاستخدام | ||
| أ) موقع التثبيت |
الأرض مستوية وجيدة التهوية ولا تحتوي على غازات وغبار قابلة للاشتعال والانفجار والتآكل لا يوجد مصدر إشعاع كهرومغناطيسي قوي في الجوار. يوجد مصرف أرضي لتصريف المياه بالقرب من المعدات (على بعد 2 متر من وحدة التبريد). القدرة الاستيعابية لأرضية الموقع: لا تقل عن 800 كجم/م2. هناك مساحة صيانة مناسبة حول المعدات.
أ: لا تقل عن 600 مم ب: لا تقل عن 1000 مم ج: لا تقل عن 100 مم د: لا تقل عن 600 مم |
|
| ب) متطلبات مصدر المياه |
1. يجب استخدام المياه النقية 2. يجب معالجة مياه الصنبور |
|
| ج) الظروف البيئية |
1. درجة الحرارة: 5 درجة مئوية ~ 35 درجة مئوية 2. الرطوبة النسبية: ≤85% 3. ضغط الهواء: 86 كيلو باسكال ~ 106 كيلو باسكال |
|
|
د) مصدر الطاقة
|
تيار متردد 380 فولت ثلاثي الأطوار بأربعة أسلاك + سلك أرضي واقٍ نطاق تقلب الجهد المسموح به: تيار متردد (380 ± 10) فولت نطاق تقلب التردد المسموح به: (50 ± 0.5) هرتز مقاومة تأريض السلك الأرضي الواقي أقل من 4 أوم يُطلب من المستخدم تكوين مفتاح هواء أو طاقة بسعة مقابلة للمعدات في موقع التثبيت، ويجب استخدام هذا المفتاح بشكل مستقل لهذه المعدات |
|
| سعة الطاقة | حوالي 11 كيلو واط | |
| الحد الأقصى للتيار | 23 أمبير | |
| مفتاح الطاقة | 32 أمبير (واقي تسرب علبة مصبوبة) | |
| هـ) المتطلبات البيئية لمعدات التخزين | عندما لا تعمل المعدات، يجب الحفاظ على درجة الحرارة المحيطة في حدود 0 درجة مئوية ~ +45 درجة مئوية | |
يمكن لـ Sinuo تقديم غرف اختبار بيئية متنوعة مصممة خصيصًا وفقًا لحدود العميل في الموقع ومتطلبات الاختبار الفعلية. نرحب بك للاتصال بنا للحصول على استشارة فنية احترافية وتوصيات مقترحات اختبار المنتج.
