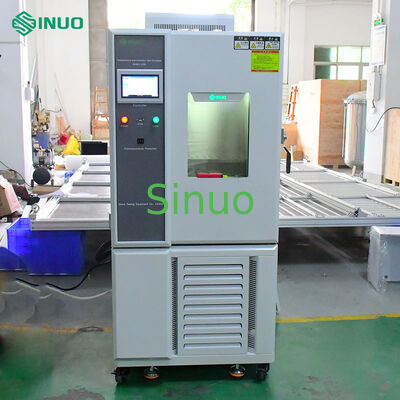

IEC60068-2 غرفة الاختبار البيئي لدرجة الحرارة والرطوبة الثابتة -40 إلى 150 درجة مئوية

تتوافق غرفة الاختبار هذه مع معايير IEC 60068-2-1، IEC 60068-2-2، IEC 60068-2-78 والفقرة 15 من IEC 60335-1 وغيرها من المعايير ذات الصلة.

وهي مصممة لإجراء اختبارات البرد والحرارة والرطوبة والجفاف على المكونات الإلكترونية والمنتجات الكهربائية والأجهزة المنزلية والمواد البلاستيكية وغيرها من العينات.يثبت الاختبار موثوقية المنتج أثناء التخزين والنقل في ظل ظروف درجة حرارة عالية / منخفضة وتناوب الرطوبة.

مخطط نطاق الحرارة والرطوبة:

• معايير IEC60068-2-1:2007 الاختبار البيئي الجزء 2-1: الاختبارات الاختبار A: الباردة (IDT)
• IEC60068-2-2:2007 الاختبار البيئي الجزء 2-2: الاختبارات الاختبار B: الحرارة الجافة (IDT)
• IEC60068-2-78:2012 الاختبار البيئي الجزء 2-78: الاختبارات مقصورة الاختبار: الحرارة الرطبة، الحالة الثابتة (IDT)
• معايير IEC60068-2-30:2005 الاختبار البيئي الجزء 2-30: الاختبارات الاختبار Db: الحرارة الرطبة ، دورة دورية (12 ساعة + 12 ساعة) (IDT)

تتمتع الوحدة بتصميم غرفة مغلقة بالكامل مع المزايا التالية:

• نطاق واسع جداً من درجات الحرارة والرطوبة لتلبية متطلبات الاختبار المتنوعة.
• يتبنى نظام التحكم المتقدم في درجة الحرارة والرطوبة المتوازنة ، والذي يوفر أداءً ثابتًا للتسخين والرطوبة.يحافظ على دقة عالية واستقرار ممتازة لمحاكاة بيئية دقيقة.
• دائرة التبريد ذاتية التبديل: ينشط النظام حلقة التبريد تلقائيًا بناءً على قيم درجة الحرارة المحددة ، مما يتيح التبريد المباشر حتى في درجات حرارة محيطية عالية.يتم تجهيز نظام التبريدضاغط مغلق واردووحدة مكثفات ببرد هواء
• يتم تثبيت نافذة مشاهدة على باب الغرفة لمراقبة العينات في الوقت الحقيقي.

التكوين القياسي لغرفة الاختبار

نظام التبريد

مقدمة الشاشة

وظيفة عرض الشاشة

1. يتبنى وضع الحوار على الشاشة ، لا يلزم إدخال مفتاح ، والشاشة تلمس الخيارات مباشرة.
2. يتم عرض قيم درجة الحرارة المحددة (SV) والقيم الفعلية (PV) مباشرة.
3. يمكن عرض رقم البرنامج الذي يتم تنفيذه حاليًا ، والقطعة ، والوقت المتبقي وعدد الدورات.
4. تشغيل وظيفة الزمن المتراكم
5. يتم عرض قيمة إعداد برنامج درجة الحرارة في منحنى رسمي ، مع وظيفة عرض في الوقت الحقيقي لتنفيذ منحنى البرنامج.
6. مجهزة بشاشة تحرير برنامج منفصلة ، يمكن إدخال 5 أقسام على الأقل من درجة الحرارة والرطوبة والوقت على كل صفحة.
7. الصينية والإنجليزية يمكن تغييرها عند الرغبة.
8. تظهر شاشة إشارة الخطأ
9. الضوء الخلفي للشاشة يمكن تعديله
10. يمكن تعيين وظيفة حماية شاشة العرض على توقيت، توقيت أو إيقاف يدوي.

قدرة البرنامج ووظائف التحكم

1. مجموعات البرامج المتاحة: أقصاها 120 PATTEN.
2. سعة الذاكرة المتاحة: ما مجموعه 12000 قسم.
3. تنفيذ الأوامر المتكررة: يمكن تنفيذ كل أمر ما يصل إلى 3200 مرة.
4. يتم إنشاء البرنامج بطريقة محادثة ، مع وظائف مثل التحرير والإزالة وإدراج.
5. إعداد وقت القطاعات 0 ~ 99 ساعة 59 دقيقة.
6. جهاز تحكم وحدة التوقيت القابل للبرمجة x2
7. مع ذاكرة برنامج مغلقة، بدء تلقائي وتنفيذ برنامج مستمر بعد تشغيل.
8. مع واجهة الاتصال RS-485 أو RS-232.
9. يمكن عرض المنحنيات الرسومية في الوقت الحقيقي أثناء تنفيذ البرنامج.
10. مع ضبط تلقائي لقدرة التجميد
11. مع وظيفة بدء وإيقاف المخطط لها
12. مع وظيفة تعديل التاريخ والوقت
13. وظيفة قفل المفتاح والشاشة.

مواصفات جهاز التحكم

المؤشرات التقنية:

1. شاشة لمسة ملونة 7 بوصات
2. طريقتان للتحكم: البرنامج / القيمة الثابتة
3. نوع جهاز الاستشعار: مدخلين PT100 (مدخل جهاز الاستشعار الإلكتروني اختياري)
4. وضع الخروج: نبضة الجهد (SSR) / خروج التحكم: 2 (درجة الحرارة / الرطوبة) / 2 خروج تشبيه 4-20mA / 16 خروج رلاي (سلبية)
5. إشارة التحكم: 8 إشارات تحكم IS/8 إشارات تحكم T/4 إشارات تحكم AL
6. إشارة الإنذار: 16 إشارة إنذار إشارة إنذار معوقات خارجية
7. نطاق قياس درجة الحرارة: -90.00°C-200.00°C، (اختياري -90.00°C-300.00°C) خطأ ±0.2°C
8. نطاق قياس الرطوبة: 1.0٪ - 100٪ RH ، خطأ ± 1٪ RH
9. واجهة الاتصال: (RS232/RS485، أقصى مسافة اتصال 1.2km [ألياف بصرية تصل إلى 30km])
10. نوع لغة الواجهة: الصينية/الإنجليزية
11. مجهزة بوظيفة إدخال باللغة الإنجليزية
12. يمكن استخدامه مع طابعة (وظيفة USB اختياري)
13. مجموعة متنوعة من مخرجات الإشارات المختلفة ، ويمكن أن تخضع الإشارات لعمليات منطقية (لا ، و ، أو ، أو ، أو ، XOR) ، يشار إليها باسم قدرة برمجة PLC
14. أساليب التحكم المتنوعة في الإرسال: البارامتر-> وضع الإرسال، البارامتر-> وضع الإرسال، وضع الجمع المنطقي، وضع الإشارة المركبة
15. تحرير البرامج: يمكن برمجة 120 مجموعة من البرامج، ويمكن لكل مجموعة من البرامج برمجة ما يصل إلى 100 جزء

المعلمات التقنية للمراقب

الدقة: درجة الحرارة ±0.1°C + 1 رقم، الرطوبة ± 1%R.H + 1 رقم

الدقة: درجة حرارة ±0.01°C، رطوبة ±0.1%R.H.

منحدر درجة الحرارة: 0.1 ~ 9.9 يمكن تعيينها.

لديها أعلى وأسفل حد الاستعداد ووظائف الإنذار.

إشارة الدخول لدرجة الحرارة والرطوبة مصباح جاف ورطب PT100x2.

9 مجموعات من إعدادات معايير تحكم PID، حساب PID التلقائي.

مصباح جاف ورطب مع وظيفة الشاشة التصحيحية التلقائية
