| الـ MOQ: | 1 |
| السعر: | Customized |
| التعبئة القياسية: | Plywood Case |
| فترة التسليم: | 30 Days |
| طريقة الدفع او السداد: | T/T |
| القدرة على التوريد: | 20 sets per month |

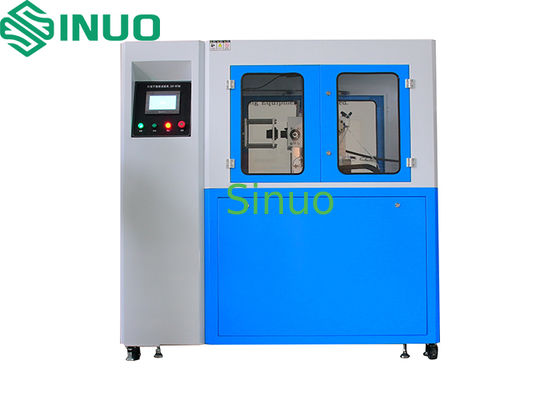

قدرة كسر واجهة الشحن وأجهزة اختبار التشغيل الطبيعي
العينة والحد:
مادة الاختبار: واجهة شحن المركبات الكهربائية، المقابس الصناعية والمقابس، والربطات.
الغرض من الاختبار: يستخدم للتحقق مما إذا كانت الملحقات الكهربائية، مثل واجهات شحن المركبات الكهربائية، والمقابس الصناعية والمقابس، قادرة على تحمل الآليات والكهربائية،والتوترات الحرارية أثناء الاستخدام العادي دون ارتداء مفرط أو آثار ضارةالهدف هو التحقق من موثوقيتهم
مبدأ الاختبار:
يتم إجراء الاختبار باستخدام آلية مدفوعة بمحرك الخدمة تقوم بإجراءات إدخال وخروج خطية على العينة ، وتصل إلى عدد معين من الدورات.النظام يدور تلقائيًا محلول، ويمكن توصيل تحميل خارجي لإجراء اختبارات تشغيل / إيقاف. يمكن ضبط وقت التشغيل / الإيقاف ، سرعة الاختبار ، والسكتة الدماغية جميعها مسبقًا عبر شاشة تعمل باللمس.
الهيكل والخصائص:
يعتمد الهيكل إطارًا متكاملًا ، يتم تشغيله بواسطة محرك سيرفو مع خرطوشة كرة دقيقة ودفع حزام متزامن.يتم التحكم في النظام بواسطة PLC مع وظيفة عرض رقمية قوية وواجهة سهلة الاستخدام على شاشة لمسة ملونة 7 بوصةالجهاز قابل للتعديل على ثلاثة محاور، مناسبة لاختبار عمر واجهات سلاح الشحن.
الظروف البيئية:
مصدر الطاقة: AC220V ± 10%/50-60Hz ، 2kW
درجة حرارة العمل: 0-40 درجة مئوية، الرطوبة: 30-90٪
الأبعاد: حوالي W1850*D800*H1700mm
الوزن: حوالي 150 كجم
المعلمات التقنية:
| عناصر الاختبار |
a) اختبار عمر جهاز القفل الميكانيكي ب) قدرة الكسر ج) التشغيل الطبيعي (عمر الخدمة) |
| نطاق العينة | مصابيح مخصصة بناء على عينات العملاء |
| المحطة | محطة واحدة |
| وضع التحكم الكهربائي | جهاز التحكم المتكامل الذكي لشركة Mitsubishi PLC، واجهة لمس الإنسان والآلة الملونة بطول 7 بوصات |
| وضع العمل | التشغيل اليدوي أو البرنامج |
| الوظيفة | يحاكي تشغيل واجهة الشحن العادية ، بما في ذلك إدخال واجهة الشحن وسحبها ، وفتح / قفل جهاز القفل الميكانيكي. يمكن اختباره أيضًا بشكل مستقل.يمكن برمجة النظام لسرعة الاختبار، وقت الاختبار، ودورات الاختبار، مع حوض سائل واحد ووظيفة التحريك. |
| وضع القيادة | عمل إدخال وإخراج يعمل به محرك سيرفو ، تدور كهربائية للغرق في المحلول ، بمساعدة أسطوانات هوائية لفتح وإغلاق آلية القفل. |
| طريقة تثبيت العينة وتثبيتها |
القيود الميكانيكية مع الأجهزة الثلاثية الأبعاد القابلة للتعديل X / Y / Z. موقع نقطة القيود قابلة للتعديل ، ويمكن استبدال الأجهزة القابلة للتعديل للاختبار الوطني ،واجهات شحن AC / DC القياسية الأمريكية والأوروبية. |
| التحول التلقائي | يحتوي الجهاز المثبت على واجهة بندقية الشحن على آلية تحويل تلقائي يمكن أن تدور 90 درجة. يمكن التحكم في وقت الغطس. |
| دورات الاختبار | 0~999,999 مرة، قابلة للإعداد المسبق. سيتوقف النظام تلقائيًا عند الوصول إلى عدد الدورات المحدد مسبقًا. |
| وقت الانقطاع | 1-999.9 ثانية، قابلة للإعداد المسبق (يتطلب المعيار أن يتم الحفاظ على الاتصال الكهربائي لمدة لا تزيد عن 4 ثوان ولا تقل عن 2 ثوان). |
| معدل الإدراج/السحب | 0-10 مرات/دقيقة، قابلة للتعيين المسبق (3.75 دورة/دقيقة، 7.5 ضربات/دقيقة). |
| ضربة الاختبار | 0-200 ملم، قابلة للتعيين المسبق (مسافة الشاشة والمكبس ≥ 50 ملم). |
| سرعة الاختبار | 0-850 ملم/ثانية، تم تعيينها مسبقاً مباشرة عبر الشاشة اللمسية. |
| إظهار القوة | مجهزة بمستشعر قوة بطاقة 50 كجم لمراقبة القوة في الوقت الحقيقي. يمكن إنشاء منحنى قوة-زمان ، يعرض أقصى قوى الإدراج والسحب ، وكذلك قيمة القوة الحالية.نطاق القوة: (0-500) N ، مع خطأ قياس ≤ ± 0.5% F.S. ، وضوح ≤ 0.1N. |
| آلية القفل | يتضمن النظام وظيفة ضغط تلقائي لجهاز القفل الميكانيكي، محاكاة ظروف التشغيل العادية. |
| خزان محلول | خزان محلول اختبار يحتوي على خليط من 5٪ من الملح و 5٪ من الرمال (أيزو 12103-أ4 غبار اختبار الجسيمات الخام أو ما يعادلها) ، معلقة في الماء المقطر. |
| متطلبات الغمر | تردد الغمر السائل، وقت الغمر، وقت التجفيف، دورات إدخال / سحب، وأوقات الدورة كلها قابلة للبرمجة. |
| الحمل الخارجي | يمكن توصيل الحمل الخارجي للاختبار. |
| وظائف الكشف | عندما يتم توصيلها بحمل ، يمكن للنظام أن يؤدي إلى إنذار دائرة مفتوحة وتسجيل عدد الدورات الحالية. |
| حماية السلامة | حماية الأرض، حماية الدائرة القصيرة، حماية الإفراط. |
