| الـ MOQ: | 1 |
| السعر: | Customized |
| التعبئة القياسية: | حالة الخشب الرقائقي |
| فترة التسليم: | 30 يومًا |
| طريقة الدفع او السداد: | تي/تي |
| القدرة على التوريد: | 10 مجموعات في الشهر |

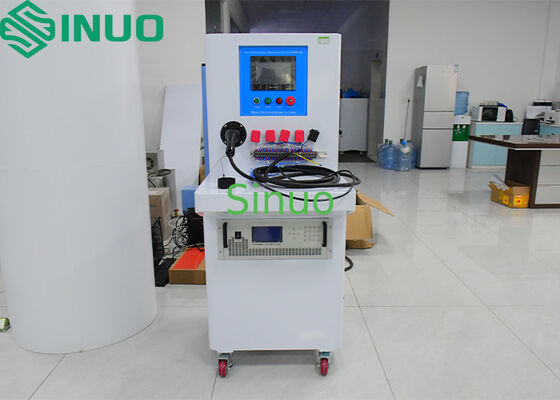

IEC 62196-3: 2022 نظام اختبار ارتفاع درجة حرارة موصلات المركبات الكهربائية
معلومات المنتج:
يلبي نظام اختبار ارتفاع درجة الحرارة هذا المتطلبات القياسية للمادة 24 من IEC 62196-3: 2022، والمادة 24 والمادة 34.2 و 34.4 و 35.4 من IEC 62196-1: 2022، والمادة 22 من IEC 60309-1: 2012، إلخ.
وهو مناسب للكشف عن اختبار ارتفاع درجة الحرارة بعد اجتياز قابس و مقبس واجهة كومة الشحن التيار المقنن، وتقييم تسخين سطح الملحقات الكهربائية عند توصيل تيار الحمل، وما إذا كان ارتفاع درجة حرارة الطرفية يفي بمتطلبات المعيار.
مبدأ المعدات:
يتكون نظام اختبار ارتفاع درجة الحرارة من منظم جهد كهربائي، ومحول تيار، ووحدة تحكم قابلة للبرمجة PLC، ومستشعر تيار، وشاشة لمس سهلة الاستخدام، وهيكل متحرك. يمكنه إخراج تيار الاختبار بثبات، والقضاء على التأثير على تيار الاختبار الناتج عن تقلب جهد إمداد الطاقة، أو سلك التوصيل أو القضيب النحاسي، وقيمة مقاومة العينة، وتحسين دقة نتيجة الاختبار. يتمتع مصدر الطاقة بوظائف الفقد المنخفض والكفاءة العالية وسهولة التشغيل والتحكم الكامل والكشف. يمكن لشاشة اللمس عرض قيمة التيار وقيم درجة الحرارة لكل نقاط قياس درجة الحرارة في الوقت الفعلي. يمكن تسجيل قيمة درجة الحرارة كل ثانيتين ويمكن إنشاء تقرير، والذي يمكن تخزينه في محرك أقراص فلاش USB ونسخه إلى جهاز كمبيوتر للعرض والطباعة.
المعايير الفنية:
درجة الحرارة
|
أمريكي دقة 16 |
قنوات تسجيل |
|
طريقة لون |
سهل الاستخدام لمس واجهة سرعة |
|
الجهد قابل للتعديل تيار دقة |
5 فولت 100 أمبيرإخراج |
|
الجهد دقة اختبار |
متقطع وضع |
|
اختبار دورات الجهد أقل من |
متناوب 5 فولت تيار |
|
دقة 0.1 أمبير |
مقياس التيار |
|
دقة ±1%±3 |
بايت مستمر |
|
دقة ±1%±3 |
بايت مستمر |
|
وضع اختبار دورات 0.01～99.99 |
ساعات متقطع |
|
وضع اختبار دورات 0.01～99.99 |
ساعات متقطع |
|
وضع اختبار دورات 1～99999 |
دورات، إيقاف التشغيل التلقائي عندما تصل دورات الاختبار إلى القيمة المحددة مسبقًا درجة الحرارة جميع نطاق |
|
أمريكي دقة 0.3% |
القراءة + 1 درجة مئوية؛ دقة: 0.1 درجة مئوية درجة الحرارة بيانات اكتساب |
|
أمريكي يمكن اتصال |
واجهة و بيانات سرعة 800 ملم* مخزنة مسح سرعة |
|
أمريكي إلى 255 |
ثواني جميع قنوات درجة الحرارة بيانات تسجيل |
|
أمريكي يمكن أن |
تكون مخزنة قرص U درجة الحرارة قياس مزدوجة حرارية |
|
أمريكي أوميغا من النوع T |
30AWG خيوط مزدوجة حرارية، طول 2 متر، أ مجموع من 8 قطع مزود الطاقة أحادي طور |
|
متناوب 220 فولت±10%، 50/60 هرتز، |
3 كيلو فولت أمبير أبعاد المعدات و وزن |
|
تقريبي. الطول 800 ملم* العرض |
680 ملم* الارتفاع 1610 ملم، 125 كجم |
