IEC60238 سل. 16.4 الشكل 6 جهاز اختبار عزم الدوران للقوة الميكانيكية لحامل المصابيح

الـ MOQ: 1
سعر: Customized
التعبئة القياسية: حالة الخشب الرقائقي
فترة التسليم: 15 يوما
طريقة الدفع او السداد: تي/تي
القدرة على التوريد: 50 مجموعة في الشهر
معلومات مفصلة
وصف المنتج
معلومات مفصلة
مكان المنشأ
الصين
اسم العلامة التجارية
Sinuo
إصدار الشهادات
Calibration Certificate (Cost Additional)
رقم الموديل
SN2805
المعيار المطبق:
إي إي سي 60238:2016
البند المطبق:
البند 16.2 و16.4
مقياس حامل المصباح:
E14ax1؛ E27ax1؛ E40ax1
وزن:
4Nx1; 6Nx1; 14Nx1; 16Nx1; 40Nx1;
ضمان:
1 سنة
ماركة:
سينو
إبراز:

جهاز اختبار عزم الدوران IEC60238

,

جهاز اختبار عزم الدوران للقوة الميكانيكية لحوامل المصابيح

,

جهاز اختبار عزم الدوران للقوة الشكل 6

وصف المنتج
IEC60238 Cl. 16.4 الشكل 6 أجهزة اختبار عزم الدوران الميكانيكي للمصابيح

تم تطويرها وفقًا لـ IEC 60238:2016+A1:2017+A2:2020 الفقرات 16.2، 16.4 والشكل 6، هذه المعدات اختبار عزم الدوران التحقق من الأداء الميكانيكي وعمر الخدمة من حاملات المصابيح.

IEC 60238 Torque Test Apparatus diagram showing equipment setup and components
إجراءات الاختبار
  1. استبدال مقياس حامل المصباح:اختر المقياس المتطابق بناءً على نوع قاعدة المصباح، وافك شرابات التثبيت على الجهاز، وأخلع المقياس الحالي لحامل المصباح ووضع المقياس الجديد للاختبار.
  2. تأمين عينة الاختبارقم بتثبيت قاعدة المصباح على المصباح المخصص. قم بتخفيف مسامير المصباح وتعديل موقعه الرأسي لتنسيق مقياس حامل المصباح مع مركز قاعدة المصباح. بمجرد وضعه بشكل صحيح ، قم بتثبيت القاعدة.تشديد المسامير لتثبيت الأجهزة في مكانها.
  3. إجراء الاختبار:لف حبل الأسلاك الفولاذية حول قرص عزم الدوران. إذا تم تجميع حامل المصباح على قاعدة المصباح عن طريق الدوران في اتجاه عقارب الساعة ، لف الحبل في اتجاه عقارب الساعة ؛ خلاف ذلك ، لفها في اتجاه عقارب الساعة.إرفاق الأوزان المحددة وتطبيق عزم الدوران بشكل مستمر لمدة دقيقة واحدة.
القيم القياسية لعزم الدوران
  • 0.3 Nm لحاملات المصابيح E5
  • 0.3 Nm لحاملات مصابيح E10
  • 0.5 Nm لحاملات مصابيح الشموع E14 مع تثبيت مدخل ملفوف
  • 1.2 Nm لحاملات مصابيح الشموع E14 مع مشبك الغلاف الخارجي
  • 1.2 Nm لأصابع مصابيح E14 الأخرى
  • 2 Nm لحاملات مصابيح E27
  • 4 Nm لحاملات المصابيح E40
تكوين الوزن
المواصفات عزم الدوران تكوين الوزن
E5 0.3 نيم 6N
E10 0.3 نيم 6N
E14 (التثبيت بالخيوط) 0.5 نيمتر 6N + 4N
E14 (تثبيت الغلاف الخارجي) 1.2 نيمتر 6N+4N+14N
E14 (غيرها) 1.2 نيمتر 6N+4N+14N
E27 2 نيمتر 6N+4N+14N+16N
E40 4 نيمتر 6N+4N+14N+16N+40N

اجري الاختبار في جولتين منفصلتين. أولاً ، قم بتثبيت العينة بواسطة غلافها الخارجي. ثانياً ، قم بتثبيتها عن طريق المدخل الملفوف أو القبة أو الصفيحة الخلفية ، حسبما ينطبق على تصميم حامل المصباح.

بعد الانتهاء من الاختبار، يجب ألا تتعرض العينة لأي تلف أو عيوب من شأنها أن تؤثر على عملها العادي.

صور المعدات

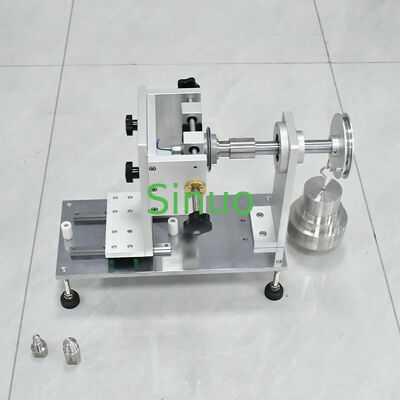

Torque test apparatus setup showing lamp holder gauge and clamping mechanism
Close-up view of torque disc and weight application system
التكوين القياسي
  • وزن:4N وزن الزناد x1، 6N وزن ثقب x1، 14N وزن ثقب x1، 16N وزن ثقب x1، 40N وزن ثقب x1
  • مقياس حامل المصباح:E14a x1; E27a x1; E40a x1
  • الوزن:4Nx1، 6Nx1، 14Nx1، 16Nx1، 40Nx1
إشعارات مهمة
  • يجب ألا يتعرض هذا الجهاز للصدمات، وخاصة منطقة القياس
  • بعد الاستخدام ، ضع زيت واقي على مقياس الحماية لمنع الصدأ
  • إزالة جميع الأوزان بعد الانتهاء من الاختبارات
  • الظروف البيئية المطلوبة: درجة الحرارة 5-35 درجة مئوية، الرطوبة 45-75%
