| الـ MOQ: | 1 |
| سعر: | قابل للتفاوض |
| التعبئة القياسية: | حالة الخشب الرقائقي |
| فترة التسليم: | 30 يوما |
| طريقة الدفع او السداد: | تي/تي |
| القدرة على التوريد: | 20 مجموعات شهريا |

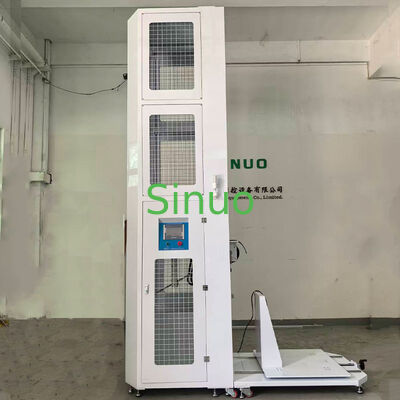

تستخدم هذه المعدات لإجراء اختبارات المقاومة الميكانيكية على أكوام شحن المركبات الكهربائية أو خزانات توزيع لشحن المركبات.
وفقًا لاختبار Eha: يتم إطلاق البندول وعنصر التأثير بحرية من خلال أنبوب البندول بطول متر واحد على ارتفاع معين.من خلال تحويل طاقة الجاذبية إلى طاقة حركية، يتم تحقيق الغرض من اختبار الأثر على العينة.
وفقًا لاختبار Ehc: مطرقة السقوط الرأسي ، يتم إسقاط عنصر الاصطدام عموديًا من حالة ثابتة عبر قناة على السطح الأفقي للعينة.من خلال تحويل طاقة الجاذبية إلى طاقة حركية، يتم تحقيق الغرض من اختبار الأثر على العينة.
يتم دمج التحكم في PLC ، وتشغيل الشاشة اللمسية ، والتحكم في الرفع ، والتحكم في الإفراج جميعها في تشغيل الشاشة اللمسية. التشغيل عن بعد عن طريق جهاز التحكم عن بعد بالأشعة تحت الحمراء متاح أيضًا.
ملاحظة: يجب ألا يتجاوز حجم أكوام الشحن المثبتة على منصة العينة WDH = 1*1*2.0m. يجب ألا يتجاوز حجم أكوام الشحن القائمة على الأرض 2.5m.
القيادة: يتم تشغيل الرفع بواسطة محرك وخفض ، في حين يتم إطلاقه بواسطة مغناطيس كهربائي.
ناقل النقل: المسمار الكروي الدقيق + قاطرة توجيه خطية
| وظيفة التأثير الثانوي المضاد للصدمة | نعم، هناك قفل تلقائي لأنبوب الارتداد، مما يضمن عدم حدوث أي تأثير ثانوي. |
| طريقة رفع وانخفاض أنبوب المأرجحة | محرك القيادة، إدخال الشاشة اللمسية لقيمة الارتفاع |
| طريقة إطلاق البندول | إطلاق المغناطيس الكهربائي، إطلاق بنقرة واحدة |
| طاقة تأثير البندول | 5طاقة 20J (مستويات IK08 و IK10) |
| عنصر تأثير البندول كتلة معادلة | 1.7 كجم، 5 كجم ± 1٪، لتحقيق كتلة معادلة عند دمجها مع أنبوب التذبذب |
| أنبوب عاصف | أنابيب الفولاذ بطول 1000 ملم وقطر خارجي 15.9 ملم (5, 20J) |
| موقع ارتفاع الاصطدام للعينات | قابلة للتعديل الكهربائي لأعلى وأسفل ، نطاق السكتة الدماغية 300 - 2000 مم ، يتم التحكم فيها بواسطة شاشة اللمس |
| ارتفاع السقوط | 0 - 500 ملم ، مع عرض الحجم ، زاوية تأثير قابلة للتعديل |
| طريقة رفع وتخفيض مطرقة السقوط | محرك القيادة، إدخال الشاشة اللمسية لقيمة الارتفاع |
| طريقة إطلاق المطرقة | إطلاق المغناطيس الكهربائي، إطلاق بنقرة واحدة |
| طاقة تأثير الوزن | 5طاقة 20J (مستويات IK08 و IK10) |
| عنصر تأثير مطرقة السقوط الكتلة المكافئة | 1.7 كجم، 5 كجم ± 1٪، الكتلة المكافئة للمطرقة التي تسقط تساوي وزنها الخاص |
| القسطرة | 5J و 20J أسفل قنوات مطرقة كل واحد |
| صفيحة القاعدة | صفيحة أساسية من الفولاذ المقاوم للحمل |
| وضع العينة في ارتفاع الاصطدام | قابلة للتعديل الكهربائي لأعلى وأسفل ، نطاق السفر 300 - 2000 مم ، يتم التحكم بها بواسطة شاشة تعمل باللمس |
| الموقف الأفقي للعينات عند الاصطدام | وضعية امتداد آلية المطرقة القاعلة القابلة للتعديل لتحقيق الغرض من تأثير نقاط مختلفة على السطح العلوي |
| ارتفاع إسقاط مطرقة السقوط | 0 - 500 ملم، شاشة تعمل باللمس. باستخدام أزرار الشاشة التي تعمل باللمس، بعد الاتصال الأولي، يمكن ضبط ارتفاع الإعداد. |
| الحجم | 1.0 * 1.2 متر، قادرة على احتواء عينات 1 * 1 متر |
| صفيحة القاعدة | 10 ملم سميكة، مع ثقوب تركيب ملفوفة مرتبة في الجزء العلوي لتثبيت العينة |
| العمود | تثبيت العمود ومطابقة مع الصفحة الخلفية لتركيب العينة |
| هيكل فصل الاتصال السريع | يمكن توصيله وفصله مع إطار الاصطدام. عند إجراء اختبارات عينات صغيرة ، يتم استخدامه في الوضع المتصل ؛ عند إجراء أكوام DC واسعة النطاق ، يتم استخدامه في الوضع المنفصل. |
| الوظيفة | الحماية من الإفراط في تحميل المحرك حماية التوقف الطارئ مجهزة بأضواء مؤشر ثلاثية الألوان: الأصفر - يشير إلى حالة الاستعداد ، الأخضر - يشير إلى حالة التشغيل ، الأحمر - يشير إلى حالة الإنذار.يتم توفير إشارة الوضع في الوقت الحقيقيحماية من التسرب |
| وضع الحركة | يتم تجهيز إطار الصدمة ومنصة العينة بأقدام دعم ونوع الدوار ، والتي يمكن نقلها ويمكن قفلها لتثبيت الدعم على الأرض. |
| الطاقة / J | ≤1 ± 10% | 2 ± 5% | 5 ± 5% | 10 ± 5% | 20 ± 5% | 50 ± 5٪ |
|---|---|---|---|---|---|---|
| الكتلة المكافئة ± 2٪ كغ | 0.25 ((0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
| المواد | نايلون | الفولاذ | ||||
| R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D/mm | 18.5 ((20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2 ((10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| 1 لتر | وفقًا للقيمة المكافئة المعدلة للجودة، انظر الملحق A | |||||
| الطاقة/جول | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| الكتلة المكافئة/كيلوغرام | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| ارتفاع السقوط ± 1٪ ملم | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 400 | 300 | 200 | 400 | 500 |
| رمز إيك | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 | IK11 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| طاقة الاصطدام / J | أ | 0.14 | 0.2 | 0.35 | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 |
