| الـ MOQ: | 1 |
| السعر: | Customized |
| التعبئة القياسية: | علبة من الخشب المقاوم |
| فترة التسليم: | 30 يوما |
| طريقة الدفع او السداد: | T/T |
| القدرة على التوريد: | 10 مجموعات شهرياً |

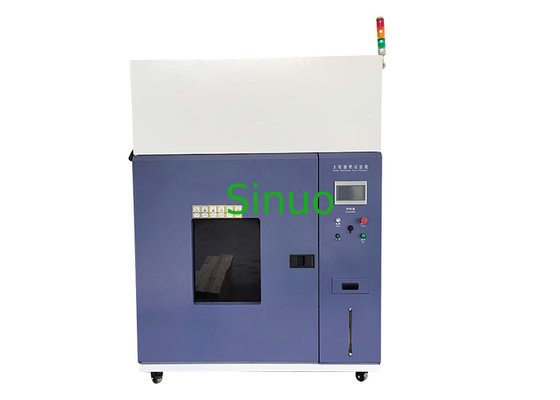

MIL-STD-810 محاكاة شمسية غرفة اختبار محاكاة الإشعاع الشمسي البيئي
معلومات عن المنتج:
هذه غرفة اختبار الشيخوخة من الإشعاع الشمسي (غرفة اختبار الشيخوخة من مصباح الهاليد المعدني) تتوافق مع متطلبات MIL-STD-810 ، DIN 75220 ، إلخ.يستخدم لمحاكاة متطلبات الإشعاع في البيئة داخل وخارج المركبات.
وهو يعتمد على مصباح الهاليد المعدني الكامل الطيف، وهو OSRAM SC4000 الألماني، منحنى الطيف من مصباح الهاليد المعدني نفسه قريب جدا من الطيف الشمسي،ويمكن محاكاة ضوء الشمس تماما بعد ضبطها عن طريق مرشح مخصص.
تتكون وحدة محاكاة أشعة الشمس من علبة مصباح ومصباح هاليد المعدنية ومصدر طاقة ذكي. يتم وضع مصدر طاقة ذكي في الغرفة الخلفية لغرفة الاختبار.ويتم تركيب مصباح الهاليدات المعدنية في صندوق المصباح ويتم ترتيبها في غرفة الاختبار وفقًا لمنطقة الإشعاع المطلوبة.
مصباح المصباح مصنوع من مواد من ألومينا بوردي ، المواد المصدرة للضوء هي لوحات الألومنيوم المستوردة مع انعكاس تصل إلى 97٪.توسيع عملية التكرير الكهربائي لضمان صلابة عالية قوة سطح المرآة العاكسة، وتقليل حدوث الوضع الذي انخفضت انعكاسية إلى حد كبير بسبب التنظيف لاحق واختبار فرك.
الخصائص:
غرفة اختبار الإشعاع الشمسي، والمعروفة أيضًا باسم جهاز محاكاة شمسي أو غرفة الإشعاع الشمسي،هي معدات اختبار متخصصة تستخدم لمحاكاة وتكرار ظروف الإشعاع الشمسي لتقييم الأداء، موثوقية، ومتانة المنتجات المختلفة، المواد، أو المكونات في ظل ظروف بيئية خاضعة للرقابة.وعلوم المواد.
تتضمن الميزات والمكونات الرئيسية لغرفة اختبار الإشعاع الشمسي النموذجية:
مصدر الضوء: يتم تجهيز الغرفة بمصدر ضوء عالي الكثافة، عادة مصباح قوس الزينون أو مصباح الهالوجين، الذي ينبعث من الضوء عبر الطيف الشمسي، بما في ذلك الأشعة فوق البنفسجية (UV) ، مرئية,وأطوال موجات الأشعة تحت الحمراء (IR). المصدر الضوئي قادر على إنتاج طيف مماثل لأشعة الشمس الطبيعية.
النظام البصري: تتضمن الغرفة نظامًا بصريًا ، بما في ذلك المرايا أو العدسات أو المرشحات ، لتوزيع وتحكم في كثافة الضوء والطيف.هذا يضمن الإشعاع المتساوي والمسيطر عليه عبر عينة الاختبار أو المنطقة.
التحكم في درجة الحرارة: غالبًا ما تتميز غرف اختبار الإشعاع الشمسي بأنظمة التحكم في درجة الحرارة للحفاظ على درجة حرارة الاختبار المطلوبة أثناء التعرض للإشعاع الشمسي.هذا يسمح بتقييم تأثيرات كل من الإشعاع الشمسي ودرجة الحرارة على المواد أو المكونات المختبرة.
حامل عينة الاختبار: تحتوي الغرفة على الأجهزة أو الرفوف أو أنظمة التثبيت للحفاظ على عينات الاختبار أو الأجهزة بشكل آمن في التوجه المطلوب أثناء تعريضها للإشعاع الشمسي.هذه العناصر تضمن الموقع الصحيح والاستقرار أثناء الاختبار.
قياس الإشعاع: يتم تثبيت أجهزة استشعار أو مقاييس إشعاعية داخل الغرفة لقياس ومراقبة مستويات الإشعاع أثناء الاختبار.هذا يسمح بالتحكم الدقيق وتوصيف كثافة الإشعاع الشمسي والطيف المطبق على عينات الاختبار.
التحكم واكتساب البيانات: عادة ما تكون غرف اختبار الإشعاع الشمسي مجهزة بنظام التحكم ونظام جمع البيانات لتحديد ومتابعة معايير الاختبار ، مثل مستويات الإشعاع ،وقت التعرض، ودرجة الحرارة. وهذا يسمح بالتحكم الدقيق وجمع البيانات لتحليل ومقارنة.
تستخدم غرف اختبار الإشعاع الشمسي لتقييم أداء المنتجات والمواد المختلفة تحت التعرض للشمس، بما في ذلك الألواح الشمسية والخلايا الضوئية والطلاء والطلاء والبوليمرات،ومكونات إلكترونيةيمكنهم محاكاة الظروف البيئية المختلفة، مثل أشعة الشمس في الهواء الطلق، الطيف الشمسي المختلف،السماح للمصنعين والباحثين بتقييم الآثار الطويلة الأجل للإشعاع الشمسي على منتجاتهم.
عند إجراء الاختبارات باستخدام غرفة اختبار الإشعاع الشمسي ، من الضروري اتباع المعايير المعمول بها ، مثل ASTM أو IEC ، وبروتوكولات اختبار محددة لضمان نتائج دقيقة وموثوقة.توفر هذه المعايير مبادئ توجيهية لمعلمات الاختبار، تقنيات القياس، ومعايير القبول الخاصة بنوع المنتج أو المواد التي يتم اختبارها.
المعلمات التقنية:
| لا: | البند | المواصفات |
|
|
المنطقة المشعة | 700ملم × 700ملم |
|
|
كثافة الإشعاع | 800-1200W / m2 قابلة للتعديل |
|
|
النطاق الطيفي | 280-3000nm |
|
|
تطابق الطيفي |
الموافقات DIN75220 |
|
|
عدم مساواة الإشعاع | ≤ ± 10% (مستوى المرجعية) |
|
|
عدم استقرار الإشعاع | ≤ ± 5% |
|
|
نطاق الحرارة | 10-100 درجة مئوية مع الضوء |
|
|
تقلبات الحرارة | ≤±2°C |
|
|
انحراف الحرارة
|
≤±3°C |
|
|
توحيد درجة الحرارة | ≤3°C |
|
|
نطاق الرطوبة | الضوء: 30%~60%RH، الظلام: 30%~98%RH |
مصدر الضوء في الحالة الثابتة:
| لا: | المحتوى | المواصفات | ملاحظة |
| 1 |
مصباح
|
SLT4000W | 1 مجموعة |
| 2 | أنبوب المصباح | SC4000 OSRAM ألمانيا | 1 مجموعة |
| 3 | مرشح | H1 | 1 مجموعة |
| 4 | الحمولة | مخصصة | 1 مجموعة |
هيكل الغرفة:
| لا: | البند | المواصفات |
| 1 | الأبعاد الداخلية | W1000 × D1000 × H1200mm |
| 2 | الأبعاد الخارجية (حوالي.) | W1900 × D2200 × H2800mm |
| 3 | مواد الجدار الخارجي | طبقة الرذاذ الكهرومغناطيسية ذات الجانبين المزدوجة من صفيحة فولاذية مطاطية باردة 1.2 ملم |
| 4 | مواد الجدار الداخلي | ألواح الجدار والأسفل: ألواح الفولاذ المقاوم للصدأ (SUS304) 1.0mm ، مغلفة بشريحة الألومنيوم العاكسة |
| 5 | الصفيحة السفلية | الصفحة السفلية هي الفولاذ المقاوم للصدأ (SUS304) t1.0mm ، لحام بالكامل |
| 6 | سمك جسم الغرفة | T100mm (مع مواد العزل) |
| 7 | حجم الباب | 1000 × 1200 مم (العرض * الارتفاع) ، شريطين من المطاط السيليكوني على إطار الباب وجهاز التدفئة الكهربائية المضادة للتكثيف. |
| 8 | مواد الأبواب | الغلاف الداخلي من الفولاذ المقاوم للصدأ + مادة العزل |
| 9 | سمك الباب | T100mm |
| 10 | ثقب رصاص الاختبار | ثقب رصاص 1 Φ50 ملم مع سدادة ناعمة. |
فيديو
فيديو
فيديو
فيديو
فيديو
|
|
