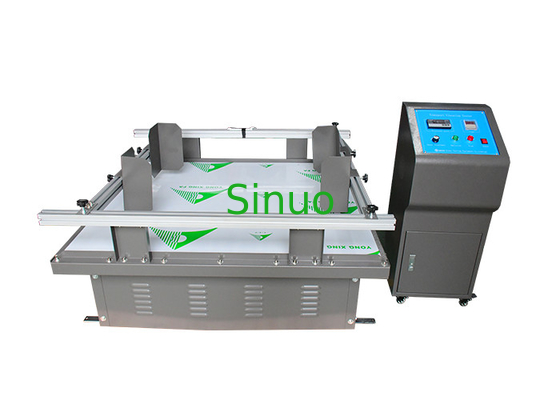

محاكاة النقل الاهتزاز الجدول الهزاز الكهرومغناطيسي طاولة اختبار آلة

محاكاة النقل الاهتزاز الجدول الهزاز الكهرومغناطيسي طاولة اختبار آلة


لمحة عامة عن المنتج


جدول الاهتزازات المحاكاة للنقل، المعروف أيضًا باسم "جدول الاهتزازات"، يحاكي الضرر الناجم عن الاضطرابات المنتجة أثناء النقل بالسيارة.لتحديد ما إذا كان المنتج قادرًا على تحمل الاهتزازات البيئية، مناسبة للإلكترونيات والميكانيكية والكهربائية والبصرية والإلكترونيات، والسيارات ذات السيارات واللعب وغيرها من الصناعات للبحث والتطوير ومراقبة الجودة والتصنيع.إنها آلة اختبار نادرة لك لتحسين جودة المنتج وموثوقيته.

مقعد اختبار الاهتزازات المحاكاة للنقل مناسب لاختبار الاهتزازات للألعاب والأجهزة الإلكترونية والأثاث والهدايا والسيراميك والاتصالات والمعدات وأجهزة الكمبيوتر وقطع غيار السيارات ، إلخ.للتحقق من تأثير النقل أو توحيد المتانة.

هذه الآلة وفقًا لإعادة هيكلة المعدات الأوروبية والأمريكية المماثلة ، الاهتزاز الدوار ، بما يتماشى مع معايير النقل الأوروبية والأمريكية ، بما يتماشى مع EN71 ANSI ، ULASTM، ISTA ومعايير الاختبار الأخرى.

غرض الاختبار

هذه الآلة عبارة عن سلسلة من محاكاة الاهتزازات الخاضعة للسيطرة في التجربة لاختبار ما إذا كان المنتج يمكن أن يتحمل اختبار عوامل النقل أو الاهتزازات البيئية في دورة الحياة.ويمكن أيضا تحديد متطلبات تصميم المنتج ومعايير الوظيفةوفقا للإحصاءات، تحسين مستوى التصميم بنسبة 3٪ سيزيد من إعادة التدوير بنسبة 20٪ وتقليل النفقات غير الضرورية بنسبة 18٪.

1قوة الهيكل

2. تخفيف الرابطة

3يحمي من ارتداء المواد.

4-تلف في المكونات

5. اتصال سيء للمكونات الإلكترونية

6.الدائرة المختصرة و عدم الاستقرار المتقطع

7- انحراف من القيمة القياسية لكل قطعة.

8ستقوم طاولة الهز النقل المحاكاة بفحص الأجزاء المعيبة مسبقاً.

9- العثور على علاقة الرنين بين الأجزاء والبنية والتعبئة والنقل العملية، وتحسين عوامل الرنين.

متطلبات مقعد اختبار الاهتزاز في النقل المحاكاة هي تأكيد موثوقية المنتج وفحص المنتجات المعيبة قبل مغادرة المصنع مسبقًا.وتقييم تحليل فشل المنتجات المعيبة حتى تصبح منتجًا رفيع المستوى وذو ثقة عالية.

المعلمات التقنية الرئيسية

1الحمولة القصوى للاختبار: 0-300 كجم

2نطاق التردد: 100 ~ 300rpm

3نطاق النطاق: 1 بوصة (25.4 ملم)

4وضع الاهتزاز: النوع الدوار (المعروف عادة باسم نوع الحصان)

5السرعة المحاكاة: 25 ~ 40km/h

6حجم الطاولة: 1100×1300ملم

7الحواجز: 1200 ملم

8محرك التحكم: محرك التردد المتغير

9أبعاد مقعد الاختبار: 1100 × 1380 ملم

10حجم مربع التحكم: 370 × 350 × 910mm

11. تشغيل التيار الكهربائي: AC220V 50Hz

12وزن الجهاز: حوالي 550 كجم

مقدمة لاختبار الاهتزاز

1. ضع المنتج المختبر على منصة اختبار الاهتزاز مع النقل العادي. من أجل منع القفز من الطاولة والحفاظ على الاتجاه،يمكن أن تكون منصة اختبار الاهتزاز محاطة بالحبال;

2يجب أن يكون تردد الاهتزاز كافياً فقط لتهز البضاعة من الطاولة، ويمكن إدخال ورقة معدنية بين العينة والطاولة،ويمكن أن يمشي في أطول فجوة الحافة من العينة (سمك ورقة معدنية هو 1.5 ملم، والعرض 50 ملم (اختياري) ؛

المتطلبات البيئية

1درجة الحرارة في الموقع: 5°C~+28°C ((متوسط درجة الحرارة خلال 24 ساعة ≤28°C) ؛

2الرطوبة النسبية: ≤ 85% RH

3ظروف إمدادات الطاقة: أحادي المرحلة ثلاثي الأسلاك

4نطاق الجهد: AC220V

5نطاق تقلبات التردد المسموح به: (50±0.5) هرتز

6مقاومة الأرض للكابل PGND أقل من 4 أوم.

7يطلب من المستخدم تكوين مفتاح الهواء أو الطاقة من السعة المقابلة للجهاز في موقع التثبيت ، ويجب أن يكون المفتاح مستقلًا لاستخدام الجهاز.
