| الـ MOQ: | 1 |
| السعر: | Customized |
| التعبئة القياسية: | علبة من الخشب المقاوم |
| فترة التسليم: | 30 يوما |
| طريقة الدفع او السداد: | T/T |
| القدرة على التوريد: | 5 مجموعات شهريا |

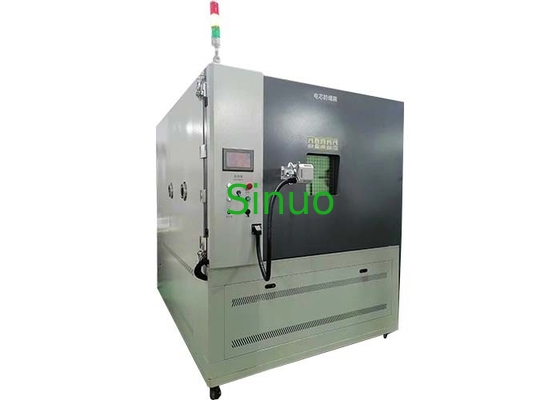

IEC 62133 غرفة اختبار بطارية مضادة للانفجار 864L معدات اختبار البطارية 0 °C ~ 85 °C
معلومات عن المنتج:
المعيار المتوافق: UL 1662:2012، UL 2056: 2012 ، UN38.3 ((2012) ، IEC62133-2012 ، IEC 62281: 2006 ، IEC 60086: 2007.
التطبيق: يستخدم هذا الصندوق المقاوم للانفجار للبطارية لمنع انفجار البطارية أو احتراقها من التسبب في ضرر غير ضروري لأفراد الاختبار أثناء الشحن الزائد أو الفراغ الزائد أو الاختبارات الأخرى.الجسم بأكمله مصنوع من الصلب، مع نسيج قوي وتأثير جيد ضد الانفجار.
المعلمات التقنية:
| حجم غرفة العمل |
W 900 × H 800 × D 1200mm، الحجم الداخلي 864L تلبي متطلبات اختبار البطارية |
| حجم الصندوق الخارجي | حوالي L1400*W1850*H2050mm |
| نطاق الحرارة | 0°C~85°C (يمكن التحكم في النطاق الكامل، ويمكن ضبط دقة التحكم ±0.01°C) |
| تقلبات الحرارة | ≤ ± 0.5°C |
| انحراف الحرارة | ≤ ± 1.5 درجة مئوية |
| توحيد درجة الحرارة | ≤ 1.5 درجة مئوية |
| معدل التدفئة | 0 °C ~ 85 °C ، متوسط النطاق الكامل 3 °C / min غير خطي (بدون حمولة) |
| معدل التبريد | 85 درجة مئوية ~ 0 درجة مئوية ، متوسط المدى الكامل 1 درجة مئوية / دقيقة غير خطية (بدون حمولة) |
| المتطلبات الهيكلية | يتم تشكيل المعدات بشكل متكامل. قوة مقاومة الانفجار للصندوق تلبي قوة الانفجار لوحدة تتكون من خلية بطارية 325Ah متصلة بسلسلة.يتم تنفيذ تصميم فعال لخفض الضغط ضد الانفجاريتم معالجة مواد لوحات الفولاذ بعزل مضاد للصدأ ومهدئ للنار بشكل فعال. يتم توفير رسومات التصميم الهيكلي.يتم تركيب سلاسل مضادة للانفجار لمنع فتح باب الصندوق. |
| مؤشر الضوضاء | ≤ 70dB (قاس على بعد 1m و 1.5m من الجهاز في الاتجاه الأمامي) |
| أسفل الصندوق | مجهزة بأربعة عجلات عالمية وأربعة أقدام ثابتة ، سهلة التحرك ومستقرة |
| نظام العادم | يمكن التحكم في كل حجرة بشكل مستقل. يمكن الكشف عن الدخان الناتج عن عينة الاختبار والإنذار تلقائيًا ويمكن تفريغ الدخان من خلال الأنابيب.يجب توفير حجم التفريغ. |
|
مراقبة الفيديو |
يتم تجهيز منطقة الاختبار بنظام مراقبة فيديو عالي الوضوح ويمكن التحكم فيها عن بعد. فيديو ملون البكسلات ≥ 5 مليون بكسل دقة التقاط الفيديو: PAL: D1 (704x576) / CIF (352x288) / QCIF (176x144) ، وتنسيق الوسائط المتعددة (320x240) ؛ الوضوح الأفقي: 700TVL سرعة التسجيل والتشغيل: 25 إطارًا في الثانية لكل قناة فيديو (PAL). يضيف ذاكرة الفيديو قرصًا صلبًا متنقلًا ، ويتوافق نظام المراقبة بالفيديو مع القرص الصلب المحمول للتخزين لضمان دقة البيانات. (إذا كان يجب تركيب نظام المراقبة في منطقة الانفجار ، يجب أن يكون نظام المراقبة لديه وظيفة مضادة للانفجار ، ولا تزال الكاميرا قادرة على مراقبة الصور الواضحة بعد الانفجار ،الذي لن يؤثر على الاستخدام التالي) (اختياري) |
| وظائف أخرى | تتكون نافذة المراقبة من زجاج مضاد للانفجار وفيلم مضاد للانفجار ، بحجم 300 * 300 مم. |
| مجهزة بجهاز إطفاء الحريق، وإطفاء حريق أوتوماتيكي ويدوي (اختياري) | |
| تركيب نظام الإضاءة | |
|
الصندوق الداخلي للمعدات |
مصنوعة من 2mm SUS304 الفولاذ المقاوم للصدأ + 3mm صفيحة فولاذية مطاطية باردة، مع أضلاع تعزيز لحام خارجية لضمان قوة الصندوق الداخلي. منع تأثير انفجار البطارية من إتلاف الصندوق. تبني لحام مستمر TIG؛ لديه مقاومة الأحماض،وظائف مضادة للانفجار والتكرسفولاذ القناة C5 مصفوق على الخارج من الصندوق للتعزيز. |
| قاعدة قوية وإطار | قاعدة المعدات مصفحة بالفولاذ القناة. الإطار مصفح بالفولاذ القناة على القاعدة، ويتم تثبيت المعدات بأكملها على إطار الفولاذ القناة، والتي هي قوية ودائمة،مع اهتزازات صغيرة وصوت منخفض أثناء التشغيل. |
| إطار الباب القوي | يتم تعزيز إطار الباب الخارجي من صفيحة معدنية بالصلب القناة لحام حول المحيط. يتم تثبيت المفاصل وأقفال الأبواب على هذا الصلب القناة.M6 المسامير عالية القوة تستخدم لتثبيت إطار الباب لضمان قوة الصندوق. |
| الباب | المعدات تعتمد باب واحد مع المفاصل ، ويتم استخدام شريط إغلاق مطاط سليكوني مزدوج الطبقات بين الباب وجسم الصندوق ، والذي يقاوم درجات الحرارة العالية والمنخفضة ،ويضمن أداء الختم; |
| تعزيز الأبواب | يتم تثبيت المفاصل على جانبي الباب. يتم تثبيت لوحة فولاذية على شكل حرف L سميكة 5 ملم على الجدار الداخلي لوضع قفل الباب للتعزيز.يتم تثبيت المفاصل وقفل الباب إلى لوحة الفولاذ على شكل حرف L مع المسامير لضمان قوة الباب. |
| المفاصل من الفولاذ المقاوم للصدأ |
يتم تثبيت ثلاث مجموعات من مفاصل الفولاذ المقاوم للصدأ عالية القوة على الجانبين الأيسر واليمين من الباب. يمكن لمفصل واحد أن يتحمل 3 أطنان من القوة في التمدد العرضي دون كسر.حتى لو كانت مُنحنية في الاتجاه المعاكس، يتم تشويه قطعتي المفصلين تماماً ودمجها في واحدة دون كسر، مما يضمن قوة التثبيت للجانب الأيسر من الباب. |
| أسفل الصندوق | مثبتة بأربعة عجلات عالمية ومجهزة بأربعة أقدام ثابتة ، سهلة التحرك ومستقرة |
|
تصميم مضاد للانفجارات |
1) يتم تشكيل المعدات بشكل متكامل ، وقوة مقاومة الانفجار في جسم الصندوق تلبي قوة الانفجار لخلايا بطارية 230Ah.يتم تنفيذ تصميم فعال لخفض الضغط ضد الانفجاريتم معالجة مواد لوحات الفولاذ بعزل مضاد للصدأ ومهدئ للنار بشكل فعال. يتم توفير رسومات التصميم الهيكلي.يتم تركيب سلاسل مضادة للانفجار لمنع فتح باب الصندوق.
2) استخدم الحائط الداخلي من الفولاذ المقاوم للصدأ SUS304 سميكة 2 ملم + صفيحة فولاذية مطاطية باردة 3 ملم وتعزيز فولاذي 5 #. في نفس الوقت ، أضف منفذ تخفيف الضغط (300 * 300 ملم).وفقاً لتحليل البرمجيات من العناصر المحدودة، في ظل هذا الضغط، يُحسب أن الصندوق + منفذ تخفيف الضغط يمكن أن يتحمل قوة ≥ 1.2بار في حالة تخفيف الضغط.انه يلبي الضغط الناتج عن فشل بطارية 230AH. |
|
سلسلة مضادة للانفجار |
قم بتثبيت سلاسل مضادة للانفجار (φ8mm) على كل جانب من البوابة (4 قطع في المجموع) لمنع البوابة من الارتداد مفتوحة والطيران تحت تأثير الانفجار. |
