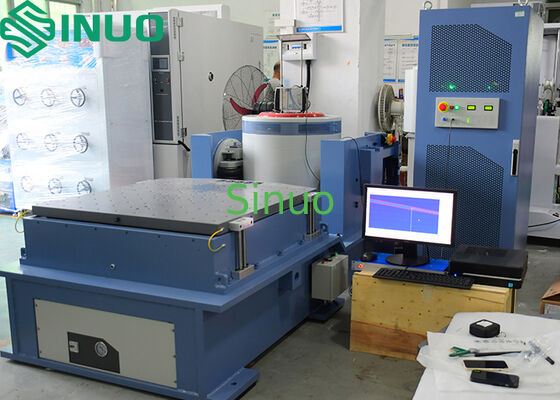

IEC 62133 نظام اختبار الاهتزاز الكهرومغناطيسي لاختبار البطارية
| Sine Force: | 4000 كجم | Random Force: | 4000 كجم |
| Shock Force: | 8000 كجم.و | Frequency Range: | 1 ~ 3000 هرتز |
| Max. Displacement: | 100 مم ص | Max. Speed: | 2.0m/s |
| High Light: | اختبار اهتزاز البطارية IEC 62133,نظام اختبار الاهتزاز الكهرومغناطيسي,معدات اختبار البطاريات مع الضمان |
||
| المعلم | المواصفات |
|---|---|
| القوة القصوى للإثارة الجوفية | 4000 كيلوغرام في الساعة الذروة |
| أقصى قوة إثارة عشوائية | 4000 كيلوغرام في الساعة |
| قوة الإثارة القصوى للصدمة | 8000 كيلوغرام في الساعة الذروة |
| نطاق التردد | 1 ≈ 3000 هرتز |
| الحد الأقصى للنزوح | 100 مم p-p |
| السرعة القصوى | 2.0m/s |
| الحد الأقصى للتسارع | 100G ((980 m/s2) |
| تردد الرنين من الدرجة الأولى | 2500 هرتز ± 5٪ |
| الحمولة | 1000 كجم |
| تردد عزل الاهتزاز | 2.5 هرتز |
| قطر الملف المتحرك | ف440 ملم |
| وزن الملفات المتحركة | 60 كجم |
| تسرب تدفق | < 10 غاوس |
| الزخم الغريب المسموح به | > 500N.m |
| حجم المعدات | 1400mm × 980mm × 1230mm (باستثناء منصة التوسع الرأسي) |
| وزن المعدات | 2800 كجم |
| المعلم | المواصفات |
|---|---|
| الطاقة الخارجة | 50KVA |
| الجهد الخارجي | 110Vrms |
| تيار الخروج | 500 ذراع |
| SNR | ≥ 70 ديسيبل |
| حجم المضخم | 910mm × 620mm × 2050mm |
| المعلم | المواصفات |
|---|---|
| تكوين الأجهزة | قنوات دخول متزامنة، قناة خروجا واحدة |
| وحدة وظيفة التحكم | الصدمة العشوائية الكلاسيكية |
| حاسوب التحكم | جهاز كمبيوتر أصلي مع شاشة LCD |
| البرمجيات | التشغيل الإنجليزي، تحليل مجال الزمن ومجال التردد، مصدر الإشارة، تحليل مسح التردد الصيني، الخ. يمكن أن تولد تقارير اختبار WORD تلقائيًا. يمكن أن تعرض،تخزين الإشارات والبيانات، وتحديد معايير الاختبار ووظائف التحليل. |
| مستشعر التسارع LTE C04A07 | نطاق التردد: 1-8000 هرتز الحساسية: 30mv/g نطاق درجة الحرارة: -40 - 160°C |
| المعلم | المواصفات |
|---|---|
| المواد | سبيكة المغنيسيوم، الصلبة على السطح |
| حجم الطاولة | 2000×1200 مم |
| فتحة ثابتة | M10 توزيع مستطيل 100mm*100mm غطاء المسمار من الفولاذ المقاوم للصدأ ، متين ومقاوم للاستعمال |
| تواتر استخدام الحد الأعلى | سينوس 100 هرتز، عشوائي 200 هرتز |
| الوزن | حوالي 340 كيلوغرام |
| المعلم | المواصفات |
|---|---|
| قوة المروحة | 15كيلوواط |
| معدل تدفق المروحة | 81.6m3/s |
| ضغط المروحة | 0.075kgf/cm2 |
| المعلم | المواصفات |
|---|---|
| إمدادات الطاقة | ثلاثي المراحل 5 أسلاك 380 فولت / 50 هرتز 75 كيلوواط |
| الهواء المضغوط | 0.6Mpa |
| مقاومة الأرض | ≤4Ω |
- الأداء العالي والموثوقية:التحكم في الحلقة المغلقة مع معالج DSP يضمن الاستجابة في الوقت الحقيقي ودقة عالية. جميع قنوات المدخلات تتميز بـ 24 بت ADCs ، تصميم الأجهزة منخفضة الضوضاء ،والمرشحات التناظرية والرقمية المدمجة لمكافحة التشويش.
- سهلة التشغيل:برنامج تطبيقي قائم على ويندوز مع وظائف إنتاج الوسيط التلقائي وتقارير الاختبار. إعدادات معايير الاختبار الغنية مع واجهة USB2.0 للاتصال الكمبيوتر السلس.
- وظائف قوية ومرونة:منصة التحكم في الاهتزازات متعددة الاستخدامات قادرة على القيام بمهام معقدة متعددة. يسمح التصميم الوحدي بتكوين الأجهزة والبرمجيات لتلبية متطلبات الاختبار والتحليل المختلفة.
- سلامة الاختبار:التحكم في الإشارة على نطاق صغير لمعاينة النظام، والتحققات المتعددة للسلامة، وإعدادات القفل. مفتاح الإنهاء المدمج لإيقاف الاختبار الفوري في حالة وجود تشوهات.
- إنتاج تقرير الاختبار:إنتاج تقارير الاختبار بنقرة واحدة في تنسيق Word أو PDF. التقارير الشاملة بما في ذلك وظائف التحكم في الاختبار ، وتعيين المعلمات ، ومناحى الطيف المستهدف ،و منحنيات مجال الزمن / التردد.
