وحدات بطارية الليثيوم كاشف تسرب مطياف الكتلة الهيليوم
| Functional Configuration: | وضع الفراغ/مسدس الشفط/غاز التتبع المزدوج | Detectable Gases: | هيليوم-4؛ هيليوم-3؛ هيدروجين |
| 1500Hz Vacuum Mini. Leak: | 1.0E-12 Pa.m3/s | 1000Hz Vacuum Mini. Leak: | 5.0E-13 Pa.m3/s |
| Calibration Mode: | المعايرة الداخلية/الخارجية/الديناميكية | Calibration Leak: | نوع القناة الدقيقة، 2.0 × 10⁻⁸ Pa·m³/s |
| Start-up Time: | ≤ 3 دقيقة | Response Time: | ≥ 1 ثانية |

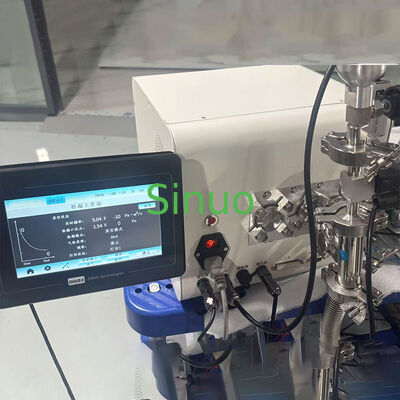

هذا الجهاز هو الجيل الأول من كاشف تسرب مطياف كتلة الهيليوم المعياري من سلسلة ANHMS-1000. وهو متوافق مع طرق اختبار مسدس الشفط والفراغ. حجمها الصغير يسمح بسهولة التكامل مع معدات اختبار الهيليوم الآلية لخلايا بطارية الليثيوم.
من خلال مراقبة محتوى الهيليوم في موقع وحدة المدخل في الوقت الحقيقي، يمكنه قياس معدل تسرب الهيليوم لخلايا بطارية الليثيوم كميًا. يمكن أن يقوم بفحص الخلايا غير المؤهلة والمشكوك فيها بسرعة والتي يتجاوز معدل تسربها القيمة المحددة لأسباب مثل عيوب لحام الغلاف، وفشل لحام ثقب الحقن، وعيوب المواد.
يتم استخدام كاشف تسرب مطياف كتلة الهيليوم من سلسلة ANHMS-1000 على نطاق واسع في اختبار الهيليوم الأولي، واختبار الهيليوم الثانوي، واختبار إحكام حزمة البطارية أثناء إنتاج الخلايا. يمكن أن يضمن أن جودة اللحام للغلاف ومسامير الختم، بالإضافة إلى أداء الختم الشامل لـ PACK والوحدة، تلبي متطلبات الإنتاج.
- دقة عالية في اكتشاف التسرب: يصل الحد الأدنى لمعدل التسرب القابل للاكتشاف إلى 5.0E-10Pa.m³/s في وضع التفريغ
- سرعة استجابة عالية: وقت الاستجابة للتسرب أقل من 1 ثانية، ويمكن قياس ذروة التسرب خلال 5 ثوانٍ
- ثبات عالي: سلك أكسيد الإيتريوم-الإيريديوم، يتحول تلقائيًا في حالة الفشل؛ يضمن التصميم ثنائي القناة التشغيل المستمر والمستقر
- تخزين البيانات: يقوم بتخزين بيانات الاختبار والأشكال الموجية محليًا، ويدعم التصدير إلى محرك أقراص فلاش USB
- سهولة الاستخدام: حجم صغير، واجهات غنية، وتشغيل بسيط، مناسب لمعدات الكشف عن الهيليوم ببطارية الليثيوم
| المعلمة | مواصفة |
|---|---|
| نموذج المنتج | سن-أنهمس-1000 |
| التكوين الوظيفي | وضع الفراغ، وضع مسدس الشفط، غاز التتبع المزدوج |
| مزود الطاقة | تيار متردد 220 فولت ±10%، 50 هرتز |
| الاستهلاك الحالي | <2أ |
| الصمامات | 10A*2 (قطر 5*20 مللي متر) |
| شفة مدخل | 2 * DN16 كف + 1 * DN25 كف |
| أبعاد | 308*283*319 (العرض*الارتفاع*العمق، مم) |
| الغازات القابلة للكشف | هي4، هي3، H2 |
| الحد الأدنى لمعدل التسرب القابل للاكتشاف (He4) | وضع الشفط المسدس: ≥ 5.0E-8 Pa.m³/s وضع الفراغ: 1.0E-12 Pa.m³/s(1500 هرتز) 5.0E-13 Pa.m³/s(1000 هرتز) |
| وضع المعايرة | المعايرة الداخلية، المعايرة الخارجية، المعايرة الديناميكية الخارجية |
| تسرب المعايرة | نوع القناة الدقيقة، 2.0 * 10⁻⁸ باسكال م³/ثانية |
| وقت البدء | ≥ 3 دقائق |
| وقت الاستجابة | ≥ 1 ثانية |
| سرعة المضخة الاحتياطية | > 1.0 لتر/ثانية، التفريغ الأقصى < 10 باسكال |
| سرعة المضخة الجزيئية | He4، 2.5 لتر/ثانية (تدفق منفصل 80) |
| الحد الأقصى للضغط المسموح به | 200 ~ 1800 باسكال |
| وحدة القياس | Pa.m³/s، mbar.L/s، Torr.L/s، جزء في المليون |
| لغة | الصينية/الإنجليزية/الألمانية |
| شاشة العرض | شاشة LCD ملونة مقاس 4.3 بوصة، تعمل باللمس |
| واجهة الاتصالات | RS232، الإدخال / الإخراج، المدخلات التناظرية |
