| الـ MOQ: | 1 |
| السعر: | Customized |
| التعبئة القياسية: | علبة من الخشب المقاوم |
| فترة التسليم: | 30 يوما |
| طريقة الدفع او السداد: | T/T |
| القدرة على التوريد: | 5 مجموعات شهريا |

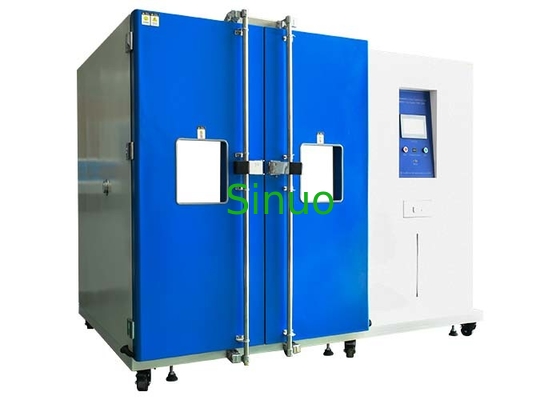

IEC 60068-2-1 غرفة اختبار الرطوبة والدرجة الحرارية الثابتة القابلة للبرمجة 3150L
لمحة عامة عن المنتج:
تستخدم غرفة الاختبار هذه لاختبار البرد والحرارة والرطوبة والجفاف للمواد الخام والأجهزة مثل الإلكترونيات والكهربائيين والأجهزة الكهربائية والبلاستيك وما إلى ذلك.الغرض هو تأكيد موثوقية المنتجات من التخزين والنقل في ظل درجات حرارة عالية ومنخفضة وتناوب الحرارة والرطوبة.
إنها تتوافق مع المعايير:
IEC60068-2-1:2007 اختبار البيئة-الجزء 2-1: الاختبارات-الاختبار A: الباردة، IDT
IEC60068-2-2:2007 اختبار البيئة - الجزء 2-1: الاختبارات - اختبار B-الحرارة الجافة ، IDT
IEC60068-2-78:2012 اختبار البيئة-الجزء 2-78: الاختبارات-مركبة الاختبار: الحرارة الرطبة، الحالة الثابتة، IDT
IEC60068-2-30:2005 اختبار البيئة - الجزء 2-30: الاختبارات - الاختبار Db: الحرارة الرطبة ، دورة دورية (12 ساعة + 12 ساعة) ، IDT
المعلمات التقنية:
| التحكم والتشغيل | نظام التحكم الذكي لجهاز التحكم الآلي وشاشة اللمس | |
|
حجم الغرفة
|
الحجم الداخلي | الحجم الخارجي |
| W1500*H1400*D1500mm | W2000*H1720*D1780ملم | |
| نطاق الحرارة | -40 °C ~ + 150 °C | |
| نطاق الرطوبة | 20 ٪ ٪ 98 ٪ RH | |
| تقلبات الحرارة | ± 0.5°C | |
| تقلبات الرطوبة | 2.5٪ | |
| انحراف الحرارة | نطاق ±1.0°C ((-40°C-85°C) ، نطاق ±2.0°C ((85°C-150°C) | |
| انحراف الرطوبة | ≤ ± 3% | |
| معدل التدفئة | ∼2-3 درجة مئوية/دقيقة | |
| معدل التبريد | 1 درجة مئوية/دقيقة، متوسط بدون حمولة | |
| وقت التسخين | +25 درجة مئوية→+85 درجة مئوية يستغرق الأمر حوالي 30 دقيقة من درجة حرارة الغرفة إلى 85 درجة مئوية | |
| وقت التبريد | +25°C→-40°C يستغرق حوالي 55 دقيقة من درجة حرارة الغرفة إلى -40°C، بدون حمولة | |
| حالة الحمل | لا شيء | |
| ضوضاء العمل |
مستوى الصوت ≤75dB (((A) (يتم قياسه في غرفة معزولة عن الصوت بدرجة حرارة محيطة تبلغ 25 درجة مئوية وانعكاس منخفض. باستخدام الوزن A ، اختبر متوسط 9 نقاط.كل نقطة اختبار تبعد مترًا واحدًا أفقيًا عن مصدر الضوضاء و متر واحد فوق الأرض) |
|
| مخطط نطاق درجة الحرارة والرطوبة | |
|
| الخصائص الهيكلية | ||
| هيكل الحجرة العازلة |
1مادة الجدار الخارجي: الرش لوحة A3 2مادة الجدار الداخلي: صفيحة الفولاذ المقاوم للصدأ SUS#304. 3مادة العزل الحراري للغرفة: رغوة البولي يوريثان صلبة مقاومة لدرجات الحرارة العالية 100 ملم. 4مادة عزل باب الغرفة: رغوة بولي يوريثان صلبة مقاومة لدرجات الحرارة العالية 100 ملم. |
|
| قوة الهيكل السفلي | سعة الوزن للقطار في الجزء السفلي من غرفة الاختبار: ≤100Kg/m2 (حمل) | |
| قناة تكييف الهواء |
1المروحة الطويلة من الفولاذ المقاوم للصدأ: 6 مجموعات / 90W. 2مروحة، سخان، تبخر (أيضا مكفف من الرطوبة) ، جهاز الصرف الصحي، منفذ توازن الضغط، مرفق الهواء القابل للتعديل، جهاز استشعار درجة الحرارة |
|
| التكوين القياسي لغرفة الاختبار |
1نافذة المراقبة: 250x350x40ملم زجاج مكثف تحت الفراغ بثلاث طبقات 2المقبضات المدمجة المسطحة 3مفاصل الأبواب: مفاصل واردة SUS # 304 4مصباح توفير الطاقة داخل الغرفة 5ثقب الرصاص: φ50mm قطعة واحدة |
|
| باب الغرفة |
1الباب من قطعة واحدة يفتح إلى الخارج، مع المفصل على اليسار والمقبض على اليمين (عندما تواجه الجزء الأمامي من الصندوق). 2مجهزة بآلية قفل الباب الآمن (يمكن فتح الباب في غرفة الاختبار) ، يتم تجهيز الباب بالحرارة الكهربائية لمنع التكثيف.والمدى المرئي لنوافذ المراقبة الزجاجية العازلة (W200 × H280mm)إطار الباب مجهز بجهاز تسخين كهربائي مضاد للتكثيف. |
|
| لوحة التحكم | شاشة العرض 7 بوصة، شاشة العرض لتحكم درجة الحرارة (الرطوبة) ، ضوء مؤشر التشغيل، وزر الإضاءة. | |
| الغرفة الميكانيكية | وحدة التبريد، وعاء المياه للضاغط، جهاز تخفيف الضغط، جهاز التدفئة | |
| خزانة توزيع الطاقة | لوحة التوزيع، مروحة التبريد، مفتاح الطاقة الرئيسي، المحول، المرور المتوسط، المرور الزمني، المرور الصلب، رابط التيار المتردد، مفصل الدوائر | |
| سخان |
1سخان كهربائي من الفولاذ المقاوم للصدأ على شكل رادياتور 2طريقة التحكم في التسخين: SSR (إرسال الحالة الصلبة) بدون اتصال معدل عرض النبض في نفس الفترة 3قوة التدفئة: حوالي 4 كيلوواط |
|
| مراقبة الرطوبة | الرطوبة الخارجية ، باستخدام برميل التدفئة الفولاذ المقاوم للصدأ ، الرطوبة الخارجية ، مع حماية الحرق الجاف في الداخل يمكن أن تضمن بشكل أفضل استقرار وسلامة الرطوبة المنخفضة | |
| ثقب في كابل الطاقة | يقع في الجزء الخلفي من الغرفة | |
| نظام التبريد | ||
| أجهزة التدفئة والتبريد |
1نظام التبريد الفرنسي التايكانغ عالي الكفاءة وتوفير الطاقة منخفض درجة الحرارة (طريقة تبريد الحرارة بالهواء). 2طريقة التبريد: التبريد بالماء |
|
| جهاز تبادل الحرارة والبرد | نظام التبريد من مرحلتين، فرنسي Taikang ضاغط مغلق بالكامل. تبني تصميم تبادل حرارة المبرد SWEP عالية الكفاءة للغاية [صنع في السويد (sus#316) ]،أنها أكثر كفاءة من النوع الداخلي الدوار التقليدي. | |
| تعديل حمولة التدفئة |
1يتم اعتماد ضبط تلقائي لوجهة تدفق الفحم البارد لإزالة حمولة التسخين من المنتج الذي سيتم اختباره بشكل فعال ، والذي يتم مزامنته مع التكنولوجيا الألمانية / اليابانية. 2بالمقارنة مع التصاميم التقليدية ، فإن استقرار التحكم ويمكن إعادة إنتاجه أعلى ، ويحقق أداءً عالياً للغاية من حيث توفير الطاقة وتوفير الطاقة. |
|
| ضاغط التبريد | الفرنسية Taikang ضاغط مغلق بالكامل | |
| مكونات عالية الكفاءة |
1يستخدم المكثف والمبخر جهاز ألومنيوم من نوع سبويلر مزدوج AC&R. 2أجهزة التخدير تستخدم ملحقات التبريد من العلامات التجارية المشهورة المستوردة. |
|
| نظام التوسع | نظام التبريد المسيطر على السعة | |
| مكثف تبخير | محول حرارة الأنابيب النحاسية كلها | |
| طريقة التحكم في الثلاجة |
1يقوم جهاز التحكم في نظام التحكم بتعديل ظروف تشغيل الثلاجة تلقائيًا وفقًا لظروف الاختبار. 2. دائرة تبريد الهواء العائدي للضاغط |
|
| مواد التبريد | هونيويل R404a (مؤشر استنزاف الأوزون هو 0) | |
