| الـ MOQ: | 1 |
| السعر: | Customized |
| التعبئة القياسية: | علبة من الخشب المقاوم |
| فترة التسليم: | 30 يوما |
| طريقة الدفع او السداد: | T/T |
| القدرة على التوريد: | 5 مجموعات شهريا |

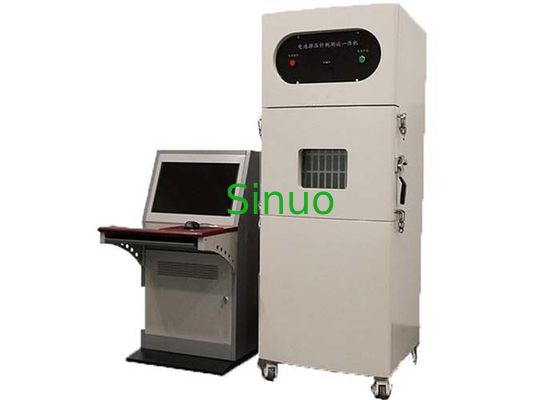

IEC 62133 بطارية سحق وغرفة اختبار اختراق المسامير 150KN مع التحكم الكمبيوتر
القياسية:
تتوافق مع اختبار AIS 038 في الصفحة رقم 79 من 106 cl.no 3.2اختبار اختراق الظفر في الصفحة رقم 101 من 1063.2 (أ)
IEC62133-2012 ، IS0 12405-4:2018، إلخ
الخصائص:
1برنامج الاختبار لديه وظيفة اكتساب الجهد: وفقا لمتطلبات الاختبار للبطارية الواحدة،حتى تتحطم بطارية البطارية أو تكون البطارية مقطوعة قصيرة (الجهد الداخلي للبطارية يصبح 0V)، سيتم جمع التغيير في فولتاج البطارية أثناء الاختبار تلقائيًا. عندما يكون الجهد صفرًا ، فإن المعدات توقف الاختبار تلقائيًا.
2وفقًا لمتطلبات اختبار بطارية الطاقة: يمكن أن يضغط نظام الاختبار أولاً إلى 30٪ من حجم وحدة البطارية (أي التشوه).أو تعيين قيمة ضغط معينة (مثل قوة الطحن هو 20kN)عندما يصل اختبار الطحن إلى قيمة القوة المحددة ويصل أيضًا إلى وقت الاحتفاظ بالضغط المحدد ، يتم إيقاف الاختبار.
3يمكن اختبار العينة وفقًا لأي من الظروف الثلاث للضغط والتشوه والجهد.
4. يمكن استخدام أوضاع الاختبار الثلاثة كمُتغيرات تحكم لأي مجموعة من الظروف. أي أنه يمكن تعيين ثلاث أو حالتين للاختبار في نفس الوقت. إذا تم استيفاء أي من الظروف،الجهاز سوف يوقف الاختبار.
5يمكن أن يعرض نظام الاختبار السرعة أثناء الاختبار. يمكن أيضًا تعيين سرعة الاختبار المطلوبة للاختبار في برنامج الكمبيوتر.
6. يتم معالجة نظام تشغيل الكمبيوتر في مربع الحوار Windows. يمكن تخطيط وضع الجدول بنفسك. يتم تسجيل بيانات الاختبار طوال العملية. يوفر الادخار ،وظائف المقارنة والتتبع.
7اللوحة الأم المخصصة للتحكم في الاختبار يمكنها تسجيل القوة والنزوح والجهد في نفس الوقت اللوحة الأم المخصصة للتحكم سترسل تعليمات إلى الكمبيوتر في الوقت الحقيقيو واجهة التحكم سيقوم بتسجيل ومراقبة قوة الطحن، درجة الحرارة والجهد والسرعة والتشوه في الوقت الفعلي. من المريح لتوليد التقارير أو تصدير البيانات مباشرة. بطاقة التحكم الأم سهلة التشغيل.
8. أثناء الاختبار ، يمكن التحكم في وظيفة الاختبار عن طريق جمع إشارات الجهد. سيتغير الجهد أثناء اختبار البطارية. أدخل قيمة الجهد المحددة في نظام الاختبار ،و النظام يخرج إشارةيتم إيقاف اختبار التطويق عند الوصول إلى قيمة الجهد المحددة.
المعلمات التقنية:
| حجم خلايا بطارية المستخدم | الحجم الأقصى (الطول × العرض × الارتفاع): 225*185*160mm، الوزن: 18kg-20kg |
| مساحة الاختبار | 1000 × 1000 × 1000 ملم (العرض والعمق والارتفاع) |
| الأبعاد | 1300×1400×2000ملم (العرض والعمق والارتفاع، مع مراعاة التصميم الفعلي) |
| هيكل المعدات | هيكل نوع الصندوق |
| منفذ إخراج الدخان | مدخن منفذ العادم هو 150mm في القطر |
| فتحة الاختبار | يتم فتح فتحة 50 ملم على كل جانب |
| طريقة التحكم | التحكم عن بعد بواسطة الكمبيوتر، المسافة ≥10m |
| طريقة القيادة | محرك أسطوانة كهربائية |
| نطاق الضغط | 1 ≈ 150kN |
| دقة الضغط | ± 1%FS |
| حل الضغط | 0.01KN |
| وقت الاحتفاظ بالضغط | يمكن تعيين ≥100 ساعة |
| سرعة طب الوخز بالإبر | 0.1-40mm/s (يمكن ضبطه) |
| دقة السرعة | 0.1mm/s~5mm/s، دقة ±0.05mm/s؛ 5mm/s~40mm/s، دقة ±0.1mm/s |
| دقة السرعة | ≤0.01mm/s |
| النزوح | 0 ¥ 400 ملم |
| دقة التنقل | ±0.1mm |
| إبرة فولاذية |
1) المواصفات: φ3mm، φ4mm، φ5mm، φ6mm، φ7mm، φ8mm 2) الطول: L=200mm 3) المواد: الفولاذ المقاوم للصدأ 4) الزاوية: 45°~60° 5) كمية: 2 لكل واحد
|
| اتجاه الإبرة | السحق والوخز بالإبر من الأعلى إلى الأسفل |
| الرأس المكسور |
R75 * 750mm نصف أسطوانة، سهلة لتفكيكها.
|
| رأس سحق مسطح |
ذو رأس مسطح
|
| إبرة ثابتة | |
| إظهار القوة | شاشة الكمبيوتر |
| دقة جهاز الاستشعار | 1/10000 |
| تحويل الوحدات | Kgf، N، kN |
| نظام اكتساب الحرارة | نطاق اكتساب درجة الحرارة 0+1000°C |
| دقة الحرارة: 0.1 درجة مئوية | |
| دقة قياس درجة الحرارة: ± 0.5°C | |
| قناة اكتساب درجة الحرارة: قنوات 2 | |
| تردد اكتساب درجة الحرارة: 100ms | |
| نظام اكتساب الجهد | نطاق اكتساب الجهد: 0 ~ 100 فولت |
| دقة اكتساب الجهد: ≤±0.5%FS | |
| الدقة: 10mV | |
| قناة اكتساب الجهد: قناة واحدة | |
| تردد أخذ عينات الجهد: 100ms | |
| طول خط أخذ العينات | 2 متر |
| تواتر الحصول | ≥50 هرتز |
| حالة الحد | يمكن تعيين الضغط والجهد والتشوه بشكل منفصل ومراقبة في وقت واحد. يمكن إيقاف الاختبار طالما وصل أي متغير واحد أو أكثر إلى القيمة المحددة. |
| القوة | 25 كيلوواط |
| إمدادات الطاقة | 380 فولت |
| الوزن (حوالي) | 800 كجم |
المتطلبات البيئية:
1. مقطع تكسير الطاقة الرئيسي: AC380 ((1±10%) V (50±0.5) Hz ثلاثي المراحل أربعة أسلاك + سلك الأرض الوقائي. تثبيت سلك 10m2، 3P 63A مفتاح حماية التسرب
2كابل الطاقة: كابل واحد من خمسة نواة (كابل من أربعة نواة + سلك الأرض الوقائي) ، طوله حوالي 3 أمتار (خارج الصندوق)
3موقع التثبيت:
1 الأرض مسطحة ومتنفسة جيداً
2 لا يوجد اهتزاز قوي حول المعدات.
3 لا يوجد مجال كهرومغناطيسي قوي حول المعدات
4 لا توجد مواد قابلة للاشتعال والانفجار والآبار حول المعدات.
5 تجنب أشعة الشمس المباشرة أو ارتفاع درجة الحرارة والرطوبة.
6 القدرة على تحمل الحمولة الأرضية للموقع: لا تقل عن 650kg / m2 (شرط أساسي: حجم القناة حول المعدات ≥ 600 mm ؛ وزن الحمل ≤ 500kg) ؛
7 توجد مساحة مناسبة للاستخدام والصيانة حول المعدات:
8 يجب أن يكون هناك مساحة حول المعدات يمكن لشخص واحد على الأقل المرور من خلالها، أي ≥600 ملم.
9 يجب أن يكون هناك مساحة لفتح باب المعدات وإغلاقه بشكل طبيعي. ويجب ألا يكون هناك أي أشياء أخرى أمام باب المعدات.
4الظروف البيئية: درجة الحرارة: 20°C±5°C؛ الرطوبة النسبية: ≤85%RH؛ الضغط الجوي: 80kPa
