| الـ MOQ: | 1 |
| السعر: | Customized |
| التعبئة القياسية: | Plywood Case |
| فترة التسليم: | 30 Days |
| طريقة الدفع او السداد: | T/T |
| القدرة على التوريد: | 10 sets per month |

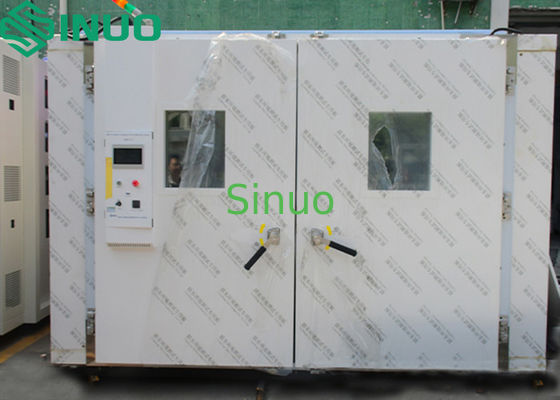

غرفة اختبار الرطوبة عالية ومنخفضة درجة الحرارة 8.36m3
معلومات عن المنتج:
معايير الامتثال:
IEC60068-2-1:2007 اختبار البيئة-الجزء 2-1: الاختبارات-الاختبار A: الباردة، IDT
IEC60068-2-2:2007 اختبار البيئة - الجزء 2-1: الاختبارات - اختبار B-الحرارة الجافة ، IDT
IEC60068-2-78:2012 التجارب البيئية-الجزء 2-78: الاختبارات-صندوق الاختبار: الحرارة الرطبة، الحالة الثابتة، IDT
IEC60068-2-30:2005 اختبار البيئة - الجزء 2-30: الاختبارات - الاختبار Db: الحرارة الرطبة ، دورة دورية (12 ساعة + 12 ساعة) ، IDT
(قدرة الحرارة من الفولاذ لكل متر مكعب من الحمل لا تزيد عن 20kg/m3، ولا يتم تطبيق أي حرارة حرارة نشطة أثناء اختبار الحرارة الرطبة)
المعلم التقني:
نطاق درجة الحرارة: -40°C+120°C
تقلبات درجة الحرارة: ≤±0.5°C
انحراف درجة الحرارة: ±2.0°C
توحيد درجة الحرارة: ≤2.0°C
وقت ارتفاع درجة الحرارة: +20°C→+80°C ≤3°C/min الحمل: وحدة بطارية 4KW
وقت انخفاض درجة الحرارة: +20°C→-40°C ≤1°C/min الحمل: وحدة بطارية 4KW
نطاق الرطوبة: 20~98%RH (درجة الحرارة 20°C~85°C) (بدون حرارة نشطة)
انحراف الرطوبة النسبية: ± 3%RH (> 75%RH بدون حمولة)
± 5٪ RH (≤ 75٪ RH بدون حمولة)
تقلبات الرطوبة: ± 2.5% RH
الضوضاء: ≤75dB
الخصائص الهيكلية:
| هيكل الحجرة العازلة |
صفيحة فولاذية ملونة معصومة بالرش... مادة عازلة مقاومة لضغوط درجة الحرارة... صفيحة فولاذية من نوع SUS304 من بينها: صفيحة فولاذية مصقولة ملونة مطاطية (خارجية) سمك 0.8mm ، اللون هو الرمادي المستودع القياسي. SUS304 صفيحة الفولاذ المقاوم للصدأ (داخلية) سمك 1.0 ملم. الصفحة السفلية تستخدم 2.0mm طبقة مضادة للنزول. سمك طبقة المواد العازلة المقاومة للضغوط الحرارية: 100 ملم. القدرة على تحمل حمولة أرضية غرفة الاختبار: 600kg/m2 (حمل موحد) |
| مراقبة الفيديو | |
| قناة تكييف الهواء |
مروحة طرد مركزي: 4 أجزاء سخان، تبخير (وإضافةً إلى إزالة الرطوبة) ، منفذ إمدادات المياه والصرف الصحي، جهاز استشعار درجة حرارة المصابيح الجافة. يشمل نوع الحرارة الرطبة أيضًا: المُرطب ، ومنع الحرق الجاف ، ومجفف إضافي. يضمن وقت العمل المستمر من -10 °C ~ -30 °C ≥ 14 يومًا. |
| نظام إخراج الدخان |
عندما يتم تشغيل جهاز إنذار الدخان ، يتم تشغيل مخرج الدخان ويكون معدل تبادل الهواء القصوى 850m3 / h
|
| صمام الكهربائي لإطفاء الحريق |
(1) جهاز استشعار الدخان: هناك جهاز استشعار دخان واحد على كل من الطبقات العليا والسفلية من غرفة درجة الحرارةيتم قطع إمدادات الطاقة للمعدات وتشغيل جهاز إطفاء الحريقيجب أن تكون خارج غرفة الحرارة. (2) بعد اكتشاف إشارة غير طبيعية (أعرب الطرف A عن عتبة الإشارة وشكلها ويتم تنفيذها من قبل الطرف B) ، يتم الرش في الغرفة، دون تدمير العينات والمعدات،إطفاء الحريق خلال 30 ثانية، ولا يمكن إعادة التشغيل خلال 30 دقيقة بعد انقطاع الطاقة (3) جهاز إطفاء الحريق: يتم توصيل مياه الحريق. يتم إطفاء الحريق بالرش في الغرفة. (4) بروتوكول اتصالات الحريق مفتوح. عند حدوث حريق، ينقل جهاز إنذار المعدات في وقت واحد إشارة التبديل إلى معدات الشحن والتفريغ،ومعدات الشحن والفراغ توقف الاختبار من خلال الحكم المنطقي.
|
| مفتاح مكافحة الحرائق اليدوي |
إطفاء الحريق يدوياً
|
| منفذ مضاد للانفجار |
يتم تعيين مجموعة من فتحات تخفيف الضغط المقاومة للانفجار على الجزء العلوي من المعدات ، بحجم 300mm × 500mm. عندما يكون الضغط الداخلي للصندوق ≥ 0.104MPa ،فتحة تخفيف الضغط ستفتح تلقائيًا.
|
| التكوين القياسي لغرفة الاختبار |
فتحة الرصاص: φ100mm 2 (1 على كل من الجانبين الأيسر واليمين من الصندوق) الإضاءة: 60W/AC220V 2، ضوء ثلاثي الألوان، زر جهاز موازنة ضغط الهواء |
| الباب |
باب مزدوج المفاصل، ارتفاع فتح الباب 1800 مم، عرض الباب 1900 مم. مجهزة بآلية قفل باب الأمان (يمكن فتح الباب في غرفة الاختبار). يتم تجهيز الباب بـ 2 نوافذ مراقبة زجاجية مجوفة مكافحة التكثيف للتدفئة الكهربائية (المدى المرئي W400 × H600mm)ويتم تجهيز إطار الباب بجهاز تسخين كهربائي مضاد للتكثيف. |
| سلسلة مضادة للانفجار للباب الرئيسي (8 ملم) | |
| لوحة التحكم | شاشة التحكم في درجة الحرارة (الرطوبة) ، جهاز ضبط حماية من زيادة درجة الحرارة، مفتاح وقف الطوارئ، واجهة USB لجهة العينة |
| غرفة الآلات |
الغرفة الميكانيكية تحتوي على: وحدة التبريد، جهاز الصرف الصحي، مروحة، خزانة تحكم توزيع الطاقة، جهاز تحكم المياه لترطيب وقياس الرطوبة |
| خزانة تحكم توزيع الطاقة |
مروحة التبريد مجلس التوزيع الواجهة الفيزيائية RS-485 مفك الدوائر الرئيسية للطاقة |
| سخان |
316 سخان مقاوم من الفولاذ المقاوم للصدأ وضع التحكم في الساخن: تعديل عرض النبضات المتكافئة بدون اتصال، SSR (إرسال الحالة الصلبة) |
| الرطوبة (نوع الحرارة الرطبة فقط) |
طريقة تسخين وترطيب المرجل 316 مصدر رطوبة من الفولاذ المقاوم للصدأ طريقة التحكم في السخان: تعديل عرض النبضات المتكافئة بدون اتصال، SSR (إرسال الحالة الصلبة). جهاز التحكم بمستوى المياه، جهاز التدفئة ضد الحرق الجاف. |
نظام التحكم الكهربائي:
| نموذج جهاز التحكم | PLC |
| العرض | 7شاشة LCD ملونة TFT ذات مصفوفة 800X480 نقطة |
| وضع التشغيل | وضع البرنامج، وضع القيمة الثابتة |
| طريقة الإعداد | القائمة الصينية والإنجليزية، إدخال اللمس |
| قدرة البرنامج | قابل للتحرير: 100 برنامج. كل برنامج يحتوي على 100 خطوة كحد أقصى ويمكن تعيينها إلى 9999 دورة. يمكن ربط البرامج |
| نطاق إعداد |
درجة الحرارة: تعديل وفقاً لمدى تشغيل درجة الحرارة للمعدات (الحد الأعلى +5 درجة مئوية، والحد السفلي -5 درجة مئوية) الرطوبة: 0-100٪ RH؛ (معدات الرطوبة) |
| دقة العرض |
درجة الحرارة 0.01 درجة مئوية، الوقت 0.01 دقيقة الرطوبة 0.1%RH (معدات الرطوبة) |
| المدخلات | المقاومة الحرارية PT100 (مقاومة البلاتين / الجهد / التيار ، إلخ ، وفقًا لمتطلبات المعدات) |
| وظيفة الاتصال (اختياري) |
يمكن توصيلها بكمبيوتر لعرض المنحنيات وجمع البيانات. يمكن استخدامه كنظام مراقبة وتحكم عن بعد. يمكن استخدامه للسيطرة على عدة آلات متزامنة. رس-485، رس-232 (اختياري) ، إيثيرنث (اختياري) ؛ واجهة USB2.0 |
| وضع التحكم | درجة الحرارة تستخدم تشبع مضاد للتكامل PID + وظيفة ضبط تلقائي الرطوبة تستخدم تشبع مضاد للتكامل PID + وظيفة ضبط تلقائي |
| وظيفة تسجيل المنحنى | يمكن أن توفر ذاكرة الوصول العشوائي المحمية بالبطارية القيم المحددة للجهاز وقيم العينات ووقت العينات. يمكن تعيين دورة تسجيل المنحنى من 1 ثانية إلى 120 ثانية.الحد الأقصى للوقت في الذاكرة هو 720 يوم من التخزين المستمر للمحاور التاريخيةيمكن حفظ البيانات التاريخية (عندما يكون وقت أخذ العينات 2 دقيقة) لأكثر من 10 سنوات دون استخدام مستمر. |
| الوظائف المساعدة | إنذار الخطأ والسبب، وظيفة التعامل السريع؛ وظيفة حماية انقطاع الطاقة؛ وظيفة حماية الحد الأقصى للدرجة الحرارية العليا والسفلية؛وظيفة التوقيت (التشغيل التلقائي للبدء والتوقف التلقائي)وظيفة التشخيص الذاتي |
| قياس درجة الحرارة والرطوبة |
درجة الحرارة: المقاومة الحرارية PT100 الرطوبة: جهاز استشعار الرطوبة الإلكتروني |
