| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| التعبئة القياسية: | علبة من الخشب المقاوم |
| فترة التسليم: | 30 يوما |
| طريقة الدفع او السداد: | T/T |
| القدرة على التوريد: | 10 مجموعات شهرياً |

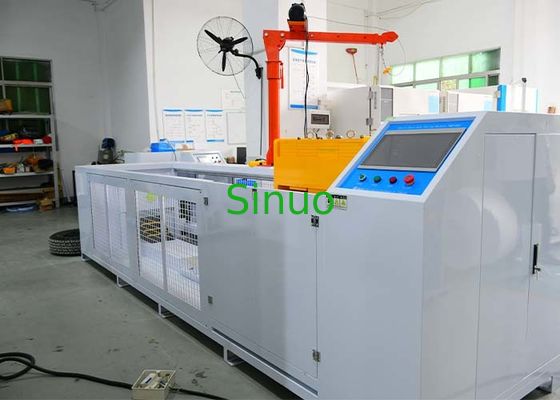

UL 2594 الفقرة 58 واجهة الشحن جهاز اختبار التدحرج 5000/11000N القدرة على الحمل
معلومات عن المنتج:
تتوافق مع UL2594-2016 الفقرة 58 ، IEC62196-1:2022، IEC 62752:2016 الفقرة 9.34، إلخ
العينات والقيود: سدادة التغذية وسدادة السيارة وصندوق الوظائف مع كابل توصي به الشركة المصنعة.
الغرض من الاختبار: يستخدم لإجراء اختبارات كسارة المركبات على مشابك طاقة المركبات، ومقابس المركبات وصناديق الوظائف لتحديد موثوقيتها بعد كسرها.
مبدأ الاختبار: ضع مكبس الكهرباء ومكبس السيارة مع الكابل الموصى به من قبل الشركة المصنعة بشكل عشوائي على أرضية الاسمنت.تطبيق ضغط التدحرج (5000±250) N أو (11000N±550) N مع إطارات سيارة بنفس الحمل P225/75R15, and roll over the power plug or plug function box at a speed of (8±2)km/h (tire inflation pressure 220±10)kPa to simulate the ability of the power plug or plug function box to withstand vehicle rolling damageالحزام يمنع العينة من التحرك
هيكل وخصائص:
تم تصميم المعدات مع هيكل مربع واقي من صفيحات الفولاذ المطاطية باردة. سطح الصندوق مخطط. تم تغطية قاع الصندوق بأرضية أسمنتية محاكاة.آلية التدحرج يمكن أن تحاكي إطارات السيارة تدور على الكائن وتنزلق صعودا وهبوطا بحرية. يحتوي سدادة كومة الشحن على نفس الضغط. جهاز القيادة يدفع آلية التدحرج لتحقيق عمل التدحرج للأمام والخلف.المكونات الرئيسية مصنوعة من الفولاذ المقاوم للصدأ والألومنيوم(تأكد من أن الإطارات تدور العينة في ظروف التدحرج العادية).
الخصائص الرئيسية هي:
1يتم معالجة هيكل هذه المعدات بغطاء وقائي لضمان سلامة عملية الاختبار؛ يتم إغلاق الجزء السفلي من الصندوق إلى الأرض بواسطة مسامير التوسع.ويتم توجيهها بواسطة سكة حديدية ثقيلة، تتزحلق مجموعة العجلات ، ويتم تشغيل الطاقة بواسطة محرك عالي الطاقة يجمع بين محرك تخفيض التوربين لدفع العمود الرئيسي للدوران إلى سرعة الاختبار لتعزيز اختبار التدحرج.يتم تجهيز الجهاز المنزلق لتثبيت العينة بجهاز تركيب مربع وظيفي لتلبية المتطلبات القياسية.
2جهاز ضبط ضغط التدحرج مصمم كهيكل قابل للتعديل. الإطارات والإطارات المنزلقة العليا والسفلية والوزن المضاد الذي تحمل العينة هي وزن الاختبار.
3. تستخدم المعدات وضع عمل إطار القيادة الأمامية والخلفية (يتم تشغيل اتجاه التدحرج في الاختبار بواسطة المحرك لتدحرج الإطار في الدوران إلى الأمام والخلف) ، مع الحفاظ على العينة ثابتة ،والتي يمكن أن تحاكي بشكل أكثر واقعية التدحرج المتبادل لإطارات السيارات وتحاكي بفعالية التدحرج للعينة.
4نظام التحكم هو آلية مستقلة. المضيف لديه التحكم PLC والتشغيل الشاشة اللمسية.يتم تثبيت ثقوب تثبيت ثابتة وموانئ الأسلاك الاتصالية في الجزء السفلي من أجل التثبيت والاتصال بسهولة.
المعلمات التقنية:
| البند | المواصفات |
|---|---|
| النموذج | SNQC1010A |
| محطة الاختبار | محطة واحدة |
| التحكم الكهربائي | التحكم الذكي المتكامل بـ PLC ، واجهة الإنسان والآلة ذات الشاشة اللونية اللمسية 7 بوصات |
| نظام القيادة | المحرك + خفض عجلة الدودة |
| وضع العمل | تشغيل يدوي أو قابل للبرمجة |
| سرعة التدحرج | (8 ± 2) كم/ساعة، سرعة المحرك قابلة للتعديل |
| طلاءالسكتة الدماغية | 0 ¥2.0 م |
| قدرة الحمل | A: (5000 ± 250) N أو 4893 N (1100 lbf) B: (11000 ± 550) Nقابل للتبديل |
| طريقة السحق | يحاكي التدحرج إلى الأمام / إلى الوراء من إطارات المركبة باستخدام وحدة المحرك الخطي لتكرار السحق العرضي في العالم الحقيقي لمواد شحن EV |
| تعديل الحمل | نظام الوزن القابل للتعديل من 4890 N إلى 11000 N عن طريق الوزن المضاد ؛ تحميل / تفريغ مدعوم بذراع ميكانيكية |
| إطارات كسارة | 1. P225/75 إطار R15 مع حافة فولاذية متطابقة ، واجهة الضخ ومقياس الضغط 2. إطار قادر على تحمل 11000 ن مع حافة فولاذية |
| ضغط الإطارات | (220 ± 10) كبا أو (218 ± 13) كبا |
| لوحة قاعدة الحمل | يأتي مع لوحة محاكاة الاسمنت / الخرسانة ؛ يمكن تركيبها مع مصباح ثابت اختياري |
| جهاز توقيت و العداد | واجهة الشاشة اللمسية تسمح بتعيين المعلمات ضمن المتطلبات القياسية |
| معايرة السرعة | مجهزة بمستشعر لتعديل السرعة |
| نظام التباطؤ | آلية مكابح متكاملة لمنع الاصطدام الصلب |
| حماية السلامة |
1. سياج سلامة كامل للجهاز لمنع انحراف الإطارات وإصابة الموظفين 2. ذراع ميكانيكية ثابتة للتعامل الآمن مع الوزن 3. مفتاح حماية التسرب 4. حماية الزيادة في الحركة 5.وظيفة أمان قفل الباب (تتوقف الآلة عند فتح الباب)
|
