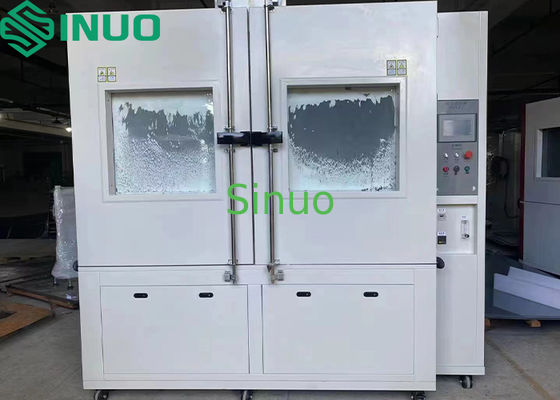

6 M3 غرفة اختبار الرمال والغبار في المشي اختبار حماية الغبار IP

الحجم والأبعاد

حجم العينة

العرض: 36 ′′ 39 بوصة (≈ 91.44 ′′ 99.06 سم)

الطول: 70 ′′ 72 بوصة (≈ 177.8 ′′ 182.88 سم)

العمق: 30 ′′ 36 بوصة (≈ 76.2 ′′ 91.44 سم)

الحجم الداخلي الفعال

تقريباً.6 م3

أبعاد الغرفة الداخلية

1500*1500*2500 مم (W*D*H)

فتح الباب

1400*1500 ملم (W*H)

الأبعاد الخارجية

تقريباً.2500*2300*3300 ملم (W)*د*(هـ)

المعايير الوظيفية

درجة حرارة غرفة العمل

NT1 حرارة البحر

رطوبة غرفة العمل

≤75٪ RH (غير معروض أو خاضع للتحكم)

درجة الفراغ

≤10 كيلوبايت

نوع الغبار

مسحوق التلك

حجم جسيمات الغبار

يمر عبر شبكة 75 ميكرو مترا (قطر الأسلاك 50 ميكرو مترا)

تركيز الغبار

2~4 كجم/م3

عداد تدفق الهواء

نوع ميكانيكي

سرعة تدفق الهواء

≤2 م/ث

التحكم في الوقت

فترة نفخ الغبار: 1 s ¢99 h (يمكن ضبطها) ؛ مدة الاختبار: 1 s ¢99 h (يمكن ضبطها) ؛ وقت الاهتزاز: 1 s ¢99 h (يمكن ضبطها)

شبكة معدنية

قطر الأسلاك ≥50 μm؛ مسافة الشبكة ≥75 μm

نظام تداول الغبار

مجهزة بمروحة تدفق مختلطة ذات طاقة عالية وقناة الدورة الدموية؛ حجم الشفط 80 × حجم غرفة الاختبار؛ تدفق ≤60 × في الساعة؛ تدفق الهواء الرأسي من الأعلى إلى الأسفل؛ توزيع الغبار المتساوي.منفذ مقياس ضغط معايرة

قدرة محمولة منصة العينة

≥200 كجم

نظام تجفيف الغبار

مجهزة بخازن تجفيف الغبار ؛ يتم التحكم به عبر الشاشة اللمسية ؛ يسمح بتجفيف دون إيقاف الاختبار ؛ يضمن تركيز غبار ثابت

استبدال الغبار

استبدال يدوي باستخدام مكنسة كهربائية ؛ مريحة وفعالة

تكوين الغرفة

مواد الغرف

الغلاف الخارجي: 1.0 ملم صفيحة فولاذية ملونة عالية الجودة، ملء بيضاء

العزل: رغوة بولي يوريثان 100 ملم

الغرفة الداخلية: 1.0 ملم SUS3201 الفولاذ المقاوم للصدأ

منصة العينة

قدرة الحمل ≥200 كجم

الأبواب

1)الأبواب المزدوجة اليدوية مع نوافذ مراقبة كبيرة ومسحات الغبار

2) كل باب مجهز بنوافذ زجاجية مضادة للانفجار متعددة الطبقات

3) مغلقة مع طبقة مزدوجة من غشاشات السيليكون عالية / منخفضة درجة الحرارة المقاومة

مبدأ نفخ الغبار

تدفق الهواء الرأسي من الأعلى إلى الأسفل، مدة النفخ القابلة للبرمجة

نظام تداول الغبار

1)أربعة قنوات (واحدة في كل زاوية) مع مرشحات الغبار المعدنية

2)فرشاة الغبار الدوارة تحت منصة العينات التي توجه الغبار إلى القنوات

3)مروحة التدفق المختلط يدور الغبار بشكل موحد في الغرفة

4)تركيز الغبار: 2~4 كجم/م3 (يمكن تعديله) ؛ يتراكم الغبار ببطء وبشكل متساو (<2 م/ث)

موانئ الاختبار

منفذين Φ100 ملم (واحد على كل جانب) مع سدادات الختم وغطاء الفولاذ المقاوم للصدأ

الإضاءة

ضوء LED مثبت في السقف؛ يتم التحكم به عبر لوحة التحكم؛ عمر ≥ 1000 ساعة

نظام الفراغ

1)مضخة الفراغ ذات مرحلة واحدة (2 حصان)

2)جهاز استشعار الضغط التفاضلي الإلكتروني مع صمام التحكم

3)يشمل مضخة الفراغ، الأنابيب، مقياس الضغط من النوع U، مقياس تدفق الهواء، والموصات

4)أنابيب نحاسية و المطاطية و مرشح الهواء و منظم الضغط

5)مقياس تدفق من نوع الدوار الزجاجي لقياس معدل الإخلاء

نظام تجفيف الغبار

1)نظام التدفئة الداخلية لإزالة الرطوبة

2)أنابيب التدفئة من الفولاذ المقاوم للصدأ مع غطاء واقي مثقوب

3)يتم التحكم بها بواسطة SSR + PID لتحديد درجة الحرارة الدقيقة

4)عملية التجفيف لا تؤثر على إجراءات الاختبار.

خزانة التحكم

1)المكونات الكهربائية ذات غرف التحكم المستقلة

2)وضعت لتشغيل مريح

وظائف إضافية

التحكم في الفراغ للحفاظ على الضغط تحت الغلاف الجوي أو الاختلافات الدورية للضغط

نظام التحكم

جهاز التحكم

جهاز تحكم بشاشة LCD تعمل باللمس قابلة للبرمجة بـ 7 بوصات (سجل درجة الحرارة والرطوبة)

تنفيذ البرنامج

يدعم 4 مخرجات تنفيذ 4 برامج زمنية مستقلة في وقت واحد

التحكم في الوقت

كل نقطة إخراج تتضمن إعدادات وقت البدء والوقف

أنماط التحكم

التوقيت المستقل أو المشترك لمستنفذ الغبار والاهتزاز والوقت الإجمالي للاختبار

أقصى وقت للاختبار

9999 دقيقة

واجهة الاتصال

RJ45 أو RS485 أو RS232 للمراقبة والتشغيل عن بعد

قياس الحرارة

مستشعر مقاومة البلاتين من الدرجة A PT100 عالي الدقة

ظروف التشغيل وأجهزة الحماية

ظروف التشغيل

درجة حرارة الغرفة: -5°C إلى +40°C

الرطوبة النسبية: ≤ 90% RH

ضغط الغلاف الجوي: 86~106 كيبا

مصدر الطاقة: 380 فولت AC (± 10%) ، 3 مراحل + PE ، مقاومة الأرض ≤4Ω

التردد: 50 هرتز ± 10%

الطاقة الاسمية: ≈26 كيلوواط (مخضعة للتصميم النهائي)

أجهزة الحماية

1)مفتاح الهواء: حماية من التيار الزائد والحرارة الزائدة والدائرة القصيرة

2)نظام التدفئة: حماية من التسرب والدائرة القصيرة والإفراط في الحمل

3)الحماية من ارتفاع درجة حرارة الغرفة (أنماط السلامة المزدوجة)

4)تسلسل المراحل وحماية فقدان المراحل

5)الحماية من التسرب

6)ضوء إنذار ثلاثي الألوان مع إنذار صوتي / بصري وقفل الباب

7)إظهار خطأ مع رمز الإنذار على شاشة LCD ؛ قطع الطاقة الرئيسية حتى إزالة الخطأ

8)نظام القفل: يمنع تشغيل التبريد / التدفئة إذا لم يكن مروحة التداول تعمل أو مفرطة

9)وظائف التشخيص الذاتي والسلامة: حماية انقطاع الكهرباء ، الكشف عن انقطاع الخط ، إنذار درجة الحرارة / الرطوبة ، التشغيل التلقائي ، الكشف عن نقص المياه ، جهاز ضبط الوقت (البدء / التوقف التلقائي)العملية الاحتياطية، والمساعدة تدعو

لا، لا، لا

الاسم

المصدر / العلامة التجارية

الوحدة

كمية

1

شاشة لمسة

كونلون تونغتاي

بي سي

1

2

PLC

ووكسي / شينجي

مجموعة

1

3

جهاز اتصال التيار المتبادل

تشينت

مجموعة

1

4

الإرسال المتوسط

تشينت

بي سي

1

5

ضوء المؤشر و الزر

شنغهاي / هونغبو

مجموعة

1

6

جهاز الإنذار

شنغهاي / هونغبو

بي سي

1

7

مفتاح التوقف الطارئ

شنغهاي / هونغبو

بي سي

1

8

الزر الأحمر

شنغهاي / هونغبو

بي سي

1

9

حماية التيار الزائد

تشينت

بي سي

1

10

مفتاح الطاقة الرئيسي

تشينت

بي سي

1

11

تبديل مصدر الطاقة

تايوان / معنى جيد

بي سي

1

12

محرك غير متزامن ثلاثي المراحل

تايوان / جيوزو

بي سي

1

13

محرك الاهتزاز

الصين / تشوانغشين

مجموعة

1

14

مضخة الفراغ

الصين / فاييو

بي سي

1

15

مقياس تدفق الهواء

الصين / LZT Juyi

بي سي

1
