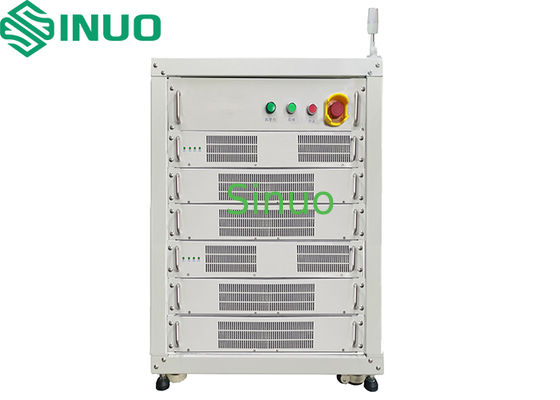

نظام اختبار البطارية المتجدد عالي الدقة لتحليل أداء أيون الليثيوم
معلومات المنتج:
إن معدات اختبار حزمة البطاريات عالية الدقة المتجددة قادرة على اختبار معلمات الأداء المختلفة لبطاريات الليثيوم أيون، مثل السعة وحالة الشحن (SOC) والشحن الزائد وأداء التفريغ الزائد.
يتميز النظام بالطاقة العالية والكفاءة العالية والدقة العالية والأداء العالي.
ومن خلال اعتماد تكنولوجيا تجديد الطاقة، فإنها تقلل بشكل كبير من توليد الحرارة واستهلاك الطاقة وتكاليف التشغيل.
بنية النظام:
تتكون المعدات بشكل أساسي من الكمبيوتر المضيف (وحدة التحكم العلوية)، وحدة التحكم الوسطى، وحدة DC/AC، وحدة DC/DC، وحدة التحكم السفلية، ونظام الحصول على البيانات ومعالجتها.
يمكنه جمع البيانات في الوقت الفعلي مثل الجهد والتيار والسعة والطاقة لكل خلية على حدة. تتوفر قنوات اختيارية للحصول على درجة الحرارة. يتم تخزين جميع البيانات التي تم جمعها في قاعدة بيانات مخصصة، والتي تدعم إحصائيات البيانات وتحليلها وإنشاء التقارير.
مخطط بنية النظام (الشكل 1):
الشكل 1: مخطط بنية النظام
وظائف النظام الرئيسية:
1. اختبار عمر دورة البطارية
2. اختبار قدرة البطارية
3. اختبار المقاومة الداخلية DC
4. اختبار خصائص الشحن/التفريغ
5. اختبار الاحتفاظ بالشحن
6. اختبار كفاءة الشحن/التفريغ
7. التفريغ العميق/اختبار تفريغ الجهد المستمر
8. اختبار تحمل الشحن الزائد والتفريغ الزائد
9. اختبار خصائص درجة الحرارة
نظام الميزات الرئيسية:
1. تكنولوجيا تجديد الطاقة لكفاءة عالية، وانخفاض الحرارة، وانخفاض استهلاك الطاقة.
2. تعمل تقنية التوازن ثلاثي الطور (بدون خط محايد) على تقليل حمل الشبكة.
3. وظيفة بدء التشغيل الناعمة تقلل من التأثير على شبكة الطاقة.
4. دقة القياس أفضل من ±0.05%؛ الفاصل الزمني لتسجيل البيانات يصل إلى 1000 مللي ثانية؛ استقرار ممتاز.
5. تعمل كل قناة بشكل مستقل وتدعم إعدادات الشحن/التفريغ الفردية.
6. وظائف الحماية الشاملة: الإدخال/الإخراج، البرامج/الأجهزة، القطبية العكسية، استعادة انقطاع التيار الكهربائي، وحماية الاتصال الضعيفة.
7. الانتقال السلس بين التيار المستمر والجهد المستمر دون زيادة التيار.
8. تكامل الشبكة متعدد المستويات: يمكن لجهاز كمبيوتر واحد التحكم في أكثر من 1000 قناة؛ الأنظمة الكبيرة تدعم المراقبة عن بعد.
9. يمكن موازنة القنوات بحرية من أجل التشغيل المرن (متعدد الاستخدام في نظام واحد).
10. تصميم المكونات الإضافية المعيارية لسهولة الصيانة.
11. خطوط إخراج سريعة التوصيل للتركيب والخدمة المريحة.
12. مشابك المسبار المطلية بالذهب تقلل من التسخين وتبسط تركيب/إزالة البطارية.
13.DSP عالي السرعة مع حساب النقطة العائمة باعتباره قلب التحكم للتحكم الرقمي الدقيق.
14. تعمل تقنية التصحيح المتزامن على تعزيز كفاءة الطاقة وتقليل حجم الأجهزة.
15. الأجهزة الطرفية الغنية والحوسبة السريعة تدعم معالجة البيانات والتحكم في النظام.
16. يتم إرسال متغيرات التحكم إلى DSP عبر الإدخال/الإخراج للمعالجة.
17. تصميم أجهزة بسيط وموثوق.
18. الهيكل المعياري يسمح بسهولة الترقيات والصيانة.
19. عرض واضح للبيانات مع المراقبة في الوقت الحقيقي وتحميل بيانات MES (اختياري).
المعلمات التقنية:
|
لا. |
غرض |
مواصفة |
||
|
1 |
نموذج |
سنكتس100V60A-8CH |
||
|
2 |
القنوات الرئيسية |
8 قنوات |
||
|
3 |
وضع تشغيل القناة |
مستقلة تماما |
||
|
4 |
أوضاع تشغيل القناة الرئيسية |
الشحن: CC، CV، CCCV (الانتقال السلس دون تأثير) التفريغ: CC، CP، السيرة الذاتية آحرون: الاستعداد، توقف |
||
|
شروط إنهاء اختبار القناة الرئيسية |
الوقت والجهد والتيار والقدرة وما إلى ذلك. |
|||
|
5 |
جهد القناة الرئيسية |
نطاق جهد الشحن |
0 فولت-100 فولت |
|
|
نطاق جهد التفريغ |
10 فولت-100 فولت |
|||
|
دقة |
±(0.05%RD+0.05%FS) |
|||
|
دقة |
0.1 مللي فولت |
|||
|
القناة الرئيسية حاضِر |
الأعلى |
±60 أ |
||
|
دقيقة |
± 150 مللي أمبير |
|||
|
دقة |
±(0.05%RD+0.05%FS) |
|||
|
دقة |
0.1 مللي أمبير |
|||
|
وقت الاستجابة لبدء التشغيل الحالي |
≥20 مللي ثانية |
|||
|
وقت التبديل الحالي |
≥40 مللي ثانية |
|||
|
وقت |
دقة |
1000 مللي ثانية |
||
|
قوة |
الإخراج |
الحد الأقصى للإخراج المستمر لكل قناة: 6000 واط |
||
|
استقرار |
±0.1% فس |
|||
|
كفاءة |
الحد الأقصى كفاءة الشحن |
85% |
||
|
أقصى كفاءة التفريغ |
85% |
|||
|
ردود فعل الشبكة |
التشويه التوافقي |
≥3% |
||
|
عامل الطاقة |
≥0.99 |
|||
|
وظيفة قطع القناة المساعدة |
يسمح النظام بضبط الظروف التي بموجبها ستتوقف خطوة القناة الرئيسية أو تتغير عندما تصل إشارة القناة المساعدة إلى قيمة محددة. |
|||
|
6 |
تواصل |
واجهة RJ-45 Ethernet لنقل البيانات بشكل مستقر وفي الوقت الحقيقي |
||
|
خدمات إدارة المباني تواصل |
يمكن/RS485 (خياري) |
|||
|
7 |
برنامج التحكم |
يدعم حماية البيانات عند انقطاع التيار الكهربائي، مما يتيح استمرار الاختبار بعد انقطاع التيار الكهربائي غير المتوقع، أو التوقف اليدوي، أو من ملفات البيانات المحفوظة. |
||
|
يمكن تكوين حدود السلامة، بما في ذلك حدود الجهد المنخفض والعلوي، وحدود التيار السفلي والعلوي، وحماية اتجاه الجهد/التيار. ويمكن ضبط الحماية لكل خطوة على حدة. |
||||
|
يمكن تكوين معلمات مثل حدود الجهد العلوي/السفلي وحدود درجة الحرارة العلوية/السفلى للقناة المساعدة. |
||||
|
دورات ماكس |
9999 |
|||
|
طبقات التعشيش |
ما يصل إلى 10 |
|||
|
تنسيقات الوقت |
ح / دقيقة / ثانية |
|||
|
تسجيل البيانات |
≥1000 مللي ثانية |
|||
|
8 |
عرض البيانات |
قائمة دورة |
رقم الدورة، سعة الشحن/التفريغ، الطاقة، متوسط الجهد |
|
|
قائمة العمليات |
رقم العملية، الوضع، الوقت، السعة، الطاقة، الجهد/التيار النهائي |
|||
|
قائمة التفاصيل |
رقم السجل، وقت النظام، الوقت التراكمي، الجهد، التيار، الطاقة، الطاقة |
|||
|
9 |
تاريخ التصدير |
البيانات القابلة للتصدير إلى ملفات Excel والمخططات؛ يوفر تقارير الكفاءة، ومنحنيات الشحن/التفريغ، وخصائص الجهد/الوقت الحالي، وما إلى ذلك. |
||
|
10 |
أنواع المنحنى |
المحور السيني: إجمالي الوقت والقدرة وعدد الدورات وما إلى ذلك. |
||
|
ص-أالحادي عشر:إجمالي الجهد، والتيار، والسعة، ودرجة حرارة الخلية، وقدرة الشحن/التفريغ، وجهد الخلية، وما إلى ذلك - يمكن تكوينها جميعًا بحرية. |
||||
|
11 |
برمجة حماية |
الإفراط في / انخفاض الجهد، الإفراط في / انخفاض التيار، الإفراط في درجة الحرارة، استعادة فقدان الطاقة، تقلب التيار غير الطبيعي، الخ. |
||
|
الأجهزة حماية |
عكس القطبية، التيار الزائد، الجهد الزائد. |
|||
|
إنذار |
مفتاح قطع الطوارئ، إيقاف التشغيل التلقائي، اتصال/فصل التحميل التلقائي. |
|||
|
12 |
خطوط الإخراج |
اتصال بأربعة أسلاك (خطوط تيار وجهد منفصلة). |
||
|
13 |
تبريد |
تبريد الهواء القسري. |
||
|
14 |
مستوى السلامة |
يتوافق مع EN60950 وGB4943. |
||
|
ضوضاء |
تم اختباره وفقًا للطريقة المحددة فيإيك 62040-3. مستوى الضوضاء أقل من75 ديسيبل. يجب أن يتوافق مقياس مستوى الصوت المستخدم معمتطلبات النوع الأول من IEC 804بدقة أفضل من ±0.5 ديسيبل. |
|||
|
مستوى الحماية |
IP22 |
|||
|
15 |
قابلية الصيانة |
تصميم وحدات؛ قطع الغيار قابلة للاستبدال؛ صيانة مجانية خلال فترة الضمان. |
||
|
16 |
ترقية البرمجيات |
ترقيات البرامج المجانية مدى الحياة (حتى عدم توافق الأجهزة). |
||
|
17 |
معدل الفشل |
≥1% |
||
|
18 |
أبعاد المعدات |
الخزانة: 670 (عرض) × 850 (عمق) × 960 (ارتفاع) ملم |
||
|
19 |
اتجاه الصيانة |
الوصول الأمامي والخلفي |
||
|
20 |
لون |
الوحدة الرئيسية: رمادي ثلجي GY09 |
||
|
21 |
بيئة |
مزود الطاقة |
380VAC ±10%، ثلاث مراحل وخمسة أسلاك، 50 هرتز ±5% |
|
|
القوة المقدرة |
54 كيلووات (طول 25² × 3 + N4² + PE4²) |
|||
|
درجة الحرارة المحيطة |
-20 درجة مئوية ~ 40 درجة مئوية |
|||
|
رطوبة |
10%-90% رطوبة نسبية، غير متكثفة |
|||
|
آخر |
تجنب الرطوبة، والاهتزاز، والغبار؛ ليس للبيئات المتفجرة أو البخارية |
|||
|
22 |
ملاحظات السلامة |
1.تأكد من التأريض الصحيح للمعدات. 2.حافظ على المنطقة المحيطة بالمعدات واضحة ونظيفة. 3.لا تفتح اللوحات الداخلية أثناء التشغيل. 4.تأكد من أن قنوات الاختبار في وضع الخمول قبل توصيل البطاريات أو إزالتها. 5.في حالة الطوارئ، اضغط على مفتاح إيقاف الطوارئ قبل أي عملية أخرى. |
||
واجهة التحكم الرئيسية:
الشكل 4.1:الواجهة الرئيسية للكمبيوتر المضيف
واجهة تحرير تدفق العملية:
الشكل 4.2: واجهة تحرير تدفق عملية الكمبيوتر المضيف
واجهة عرض بيانات الكمبيوتر المضيف:
الشكل 4.3: واجهة عرض بيانات الكمبيوتر المضيف
قائمة المكونات:
|
لا. |
عنصر |
الشركة المصنعة |
أصل |
|
1 |
MCU |
ش / تي |
إيطاليا / فرنسا / الولايات المتحدة الأمريكية |
|
2 |
معجب |
دلتا / سنون |
الصين |
|
3 |
الصمامات |
ليتل فيوز / بوسمان |
الولايات المتحدة الأمريكية |
|
4 |
إيك |
تي / أون |
الولايات المتحدة الأمريكية |
|
5 |
IGBT |
انفينيون |
الولايات المتحدة الأمريكية |
|
6 |
المقاوم أخذ العينات |
إيزابيلينهوتي |
ألمانيا |
|
7 |
إعلان |
تي آي |
الولايات المتحدة الأمريكية |
|
8 |
دا |
أدي |
الولايات المتحدة الأمريكية |
|
9 |
تتابع |
اومرون |
اليابان |
|
10 |
الكسارة / المقاول |
شينت / ديليكسي |
الصين |
|
11 |
مصدر طاقة ثنائي الاتجاه |
تووي / لورنتز |
الصين |
|
12 |
دقق |
كانغشيندا / ينغزيباو |
الصين |
الملحقات الاختيارية:
|
لا. |
غرض |
النطاق / الدقة |
كمية |
ملاحظات |
|
|
1 |
قناة درجة الحرارة المساعدة |
نموذج مسبار درجة الحرارة |
إن تي سي (R25=10KΩ±1% ب25/50=3950±1%) |
كما هو مطلوب |
يتم توفيرها عند التسليم |
|
دقة مسبار درجة الحرارة |
يتراوح: -40 درجة مئوية إلى 150 درجة مئوية |
||||
|
2 |
حاسوب |
وحدة المعالجة المركزية: Intel الجيل العاشر i5 (6 مراكز أو أعلى) |
كما هو مطلوب |
يتم توفيرها عند التسليم |
|
