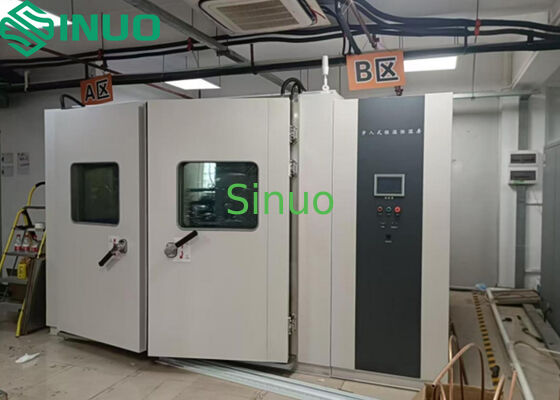

غرفة الحرارة والرطوبة المستمرة للتجارب الموثوقية

النموذج

SN886-25m³

قيود العينة

يحظر على معدات الاختبار هذه اختبار أو تخزين العينات التالية:

المواد القابلة للاشتعال أو المتفجرة أو المتطايرة

المواد المآكلة

عينات بيولوجية

مصادر انبعاثات كهرومغناطيسية قوية

الحجم الاسمي

25 متر³

أبعاد الغرفة الداخلية

W2500 × H2500 × D4000 مم

أبعاد الغرفة الخارجية

W3550 × H3130 × D4650 مم

ظروف بيئة الاختبار

درجة الحرارة المحيطة 535 درجة مئوية؛ الرطوبة النسبية ≤ 85% RH؛ الضغط الجوي (86106) kPa؛ الغرفة فارغة.

معايير الاختبار المعمول بها

IEC 60068-2-78 مقصورة الاختبار: الحرارة الرطبة في الحالة الثابتة

الأداء

نطاق الحرارة

-30°C إلى +70°C

تقلبات الحرارة

≤ ±0.5 درجة مئوية

انحراف درجة الحرارة

±2.0°C

توحيد درجة الحرارة

2.0°C

وقت ارتفاع درجة الحرارة

+20 درجة مئوية → +85 درجة مئوية ≤ 20 دقيقة (بدون حمولة)

درجة الحرارة وقت سقوط

+20 درجة مئوية → -40 درجة مئوية ≤ 60 دقيقة (بدون حمولة)

نطاق الرطوبة (نوع الرطوبة فقط)

انحراف الرطوبة النسبية

± 3٪ RH (> 75٪ RH ، بدون حمولة)
± 5٪ RH (≤ 75٪ RH ، بدون حمولة)

تقلبات الرطوبة

± 2.5% RH

سرعة الهواء (وسط الغرفة)

0.5 ‬2.0 م/ث (يمكن تعديل التردد)
يجب الوفاء بجميع مؤشرات الأداء عند سرعة الهواء ≤2.0 م/ث.

اتجاه تدفق الهواء

عموديا إلى أسفل

حرارة العمل (قدرة التخلص من الحرارة)

-40 درجة مئوية إلى +0 درجة مئوية: ≤2000 واط

من +0°C إلى +85°C: ≤6000 واط

الخصائص الهيكلية

هيكل العزل الحراري

ألواح مركبة وحدوية تتكون من:

الفولاذ المقاوم للغازات (اللوحة الخارجية) → مواد العزل الحراري → الفولاذ المقاوم للصدأ SUS304 (اللوحة الداخلية)

اللوحة الخارجية: الفولاذ المقوس بارد A3، سمك ≥1.0 ملم، لون HOHUXI القياسي

اللوحة الداخلية: SUS304، سمك ≥1.0 ملم؛ أرضية من الفولاذ المقاوم للنزلق

سمك العزل: ≥100 ملم

قدرة الحمل على الأرض: 1000 كجم/م2 (حمل موحد)

الأرضية: لوحة فولاذية مضادة للانزلاق SUS304 ، سمك 2.5 مم

قناة تكييف الهواء

مروحة طرد مركزي: ≥4 وحدة
سخان، تبخر (أيضاً للخفض من الرطوبة) ، مدخل/مخرج للمياه، جهاز استشعار لمبة جافة
غرفة نوع الرطوبة تشمل أيضاً: مرطب، حماية ضد الحروق الجافة

التكوين القياسي

منافذ الكابلات: φ100 ملم × 2 (الجانب الأيسر) ، مع الأغطية ومقابس السيليكون

الإضاءة: 60W / AC220V × 4 ، ضوء برج المؤشر ، زنزانة,جهاز موازنة الضغط

الباب

باب مزدوج الحاجز ذو أوراق مزدوجة

صفحة واحدة: H2000 mm × W1200 mm

قفل الأمان (يمكن فتحها من الداخل)

نوافذ مشاهدة مزدوجة الزجاج مكافحة التكثيف (W400 × H600 mm ×2)

إطار باب ساخن

لوحة التحكم

جهاز تحكم عرض درجة الحرارة والرطوبة، وقاية من زيادة درجة الحرارة، وقف الطوارئ، مؤشر التشغيل، مؤشر العيب، زر

غرفة ميكانيكية

نظام التبريد، نظام الصرف الصحي/الماء، المروحة، خزانة التحكم الكهربائية، نظام الترطيب والتحكم بالماء

خزانة التحكم الكهربائية

مروحة التبريد ، لوحة التوزيع ، محطات الطاقة العينة ، واجهة RS-485 ، مفصل الطاقة الرئيسي

سخان

316 سخان مقاوم من الفولاذ المقاوم للصدأ
طريقة التحكم: SSR (ممر الحالة الصلبة) PWM الصفر

الرطوبة (نوع الرطوبة فقط)

الرطوبة البخارية من نوع المرجل، 316 سخان الفولاذ المقاوم للصدأ
التحكم في SSR PWM
مراقبة مستوى المياه وحماية الحرق الجاف

نظام التبريد

طريقة العمل

نظام التبريد للضاغط

مُبخر

محولات الحرارة ذات الأجنحة (أيضاً للخفض من الرطوبة)

المكثف

محولات الحرارة ذات القشرة والأنابيب أو الصفائح المقاومة

جهاز التوسع

صمام التوسع الحراري، الأنبوب الشعري

مراقبة التبريد

PLC تلقائيًا يضبط ظروف التبريد

مواد التبريد

R404A، R23 (كلاهما مع صفر مؤشر استنزاف الأوزون)

العلامات التجارية الرئيسية للمكونات

ضاغط

بيتزر (ألمانيا ، ضاغطين مزدوجين)

مادة تبريد

دوبونت/هونيويل (الولايات المتحدة الأمريكية)

زيت التبريد

الدب القطبي الأمريكي/هونيويل

مفتاح الضغط

دانفوس (الدنمارك) / SAGINOMIYA (اليابان)

ضغط البخاريات

دانفوس

مرشح المجفف

دانفوس / إيمرسون (الولايات المتحدة الأمريكية)

صمام التوسع

دانفوس / سبورلان (الولايات المتحدة الأمريكية)

صمام الموليد

SAGINOMIYA (اليابان) / ODE (ألمانيا)

فاصل الزيت

(إيميرسون)

نظام التحكم الكهربائي

العرض

شاشة LCD ذات ألوان حقيقية TFT 7 بوصات، دقة 800 × 480

أنماط العمل

البرنامج والقيمة الثابتة

طريقة الإعداد

لوحة لمسة، القائمة الصينية/الإنجليزية

قدرة البرنامج

100 برنامج، كل واحد يصل إلى 10000 خطوة، 9999 حلقة

إعداد النطاق

درجة الحرارة: امتداد نطاق الجهاز +5°C / ¥5°C
الرطوبة: 0~100%RH (غرفة الرطوبة)

دقة العرض

درجة الحرارة: 0.01°C
الوقت: 0.01 دقيقة
الرطوبة: 0.1%RH

المدخلات

PT100 RTD، الجهد، التيار (اعتمادا على التكوين)

التواصل

اتصال الكمبيوتر الشخصي لعرض المنحنى وتسجيل البيانات
المراقبة والتحكم عن بعد
مزامنة متعددة الغرف
رس-485، رس-232، إيثرنت (اختر واحد) ، USB 2.0

طريقة التحكم

درجة الحرارة: PID ضد التشبع الكامل + ضبط تلقائي
الرطوبة: PID مضاد التشبع الكلي + ضبط تلقائي

تسجيل المنحنى

ذاكرة الوصول الذاكرة المدعومة بالبطارية
فترة التسجيل: 1 ثانية 120 ثانية
الحد الأقصى للتاريخ:720 يوم (في فترة 2 دقيقة)
الاحتفاظ بالبيانات ≥10 سنوات (بدون طاقة)

وظائف إضافية

إنذار خطأ مع دليل سبب وإصلاح الأخطاء
استرداد فشل الطاقة
حماية الحد الأقصى للدرجات الحرارية
مؤقت (البدء / التوقف التلقائي)
التشخيص الذاتي

أجهزة استشعار الحرارة والرطوبة

درجة الحرارة: PT100 RTD
الرطوبة: جهاز استشعار الرطوبة الإلكتروني

العلامات التجارية للمكونات الكهربائية

مفتاح الطاقة

CHNT

جهاز اتصال التيار المتبادل

شنايدر (فرنسا)

رلاي حراري

(شنايدر)

رله تسلسل المرحلة

(شنايدر)

حماية عالية / منخفضة الحرارة

ياتاى

رله التيار المتردد

شنايدر / فوجي (اليابان)

الـ SSR

(يانغ مينغ)

نظام إمدادات المياه (نوع الرطوبة فقط)

طريقة إمدادات المياه

رفع المضخات

خزان الماء

النوع الخفي

أجهزة حماية السلامة

نظام التبريد

ضغط الزائد للضاغط
ارتفاع درجة حرارة محرك الضاغط
التيار الزائد لمحرك الضاغط
مياه التبريد منخفضة الضغط

نظام الترطيب (نوع الرطوبة فقط)

تحذير من انخفاض مستوى الماء
حماية ضد الحروق الجافة

غرفة الاختبار

مقيّد درجة الحرارة عالية / منخفضة قابلة للتعديل
فيوز حراري في مساحة الاختبار
حماية الحرارة الزائدة في قناة الهواء
التيار الزائد لمحرك المروحة

غيرها

تسلسل المرحلة وحماية فقدان المرحلة
الحماية من التسرب
حماية الحمل من الاختصار

تشكيلات أخرى

محطات الطاقة العينة

تحكم بالمرورية، AC220V، داخل 2A
مغلقة أثناء التشغيل ؛ مفتوحة أثناء التوقف أو الخطأ

البنود الإضافية

مصدرين داخليين (10A) ، مقاومين لـ -30 درجة مئوية دون شق

طريقة التبريد

نظام التبريد بالماء (الصانع يوفر برج التبريد ومضخة المياه والتركيب)
