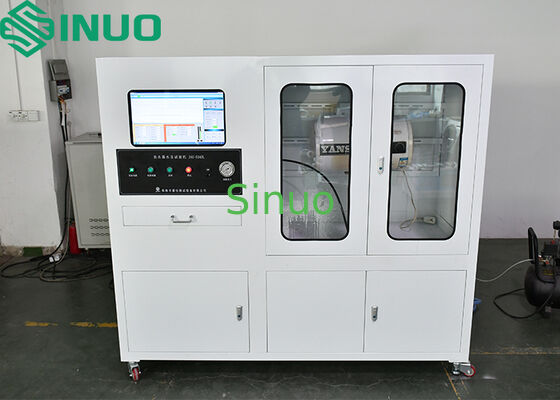

IEC 60335-2-21 آلة اختبار تحمل ضغط النبض لسخانات المياه الكهربائية

آلة اختبار تحمل ضغط النبض لسخانات المياه الكهربائية IEC 60335-2-21

معلومات المنتج:

تم تصميم آلة اختبار ضغط بطانة سخان المياه هذه لتلبية متطلبات البند 22.47 من IEC 60335-2-21:2012.

تم تصميم الآلة لمقاومة تأثير ضغط الماء لبطانة سخان المياه الكهربائي من نوع تخزين المياه. يمكنها العمل بشكل مستمر لمدة 24 ساعة. تعتمد الآلة التحكم PLC وتشغيل شاشة اللمس. الملحقات الرئيسية مستوردة وعلامات تجارية عالية الجودة محلية، والتشغيل مستقر وموثوق.

وصف الوظيفة:

قم بتقشير الغلاف الخارجي والمكونات الكهربائية الأخرى لسخان المياه المراد اختباره، ويتم إجراء الكشف عن التسرب لتجميع حاوية سخان المياه مع أنبوب التسخين المثبت عند الضغط المقنن، يجب إغلاق الحاوية عند الضغط المقنن 100±5٪. قم بحقن الماء في الحاوية في درجة الحرارة المحيطة (باستثناء حاوية السيليكون النحاسية)، وأفرغ الهواء الموجود في الحاوية، ثم قم بالتناوب في الضغط على الحاوية بالضغط بين 15٪ و (100±5)٪ من الضغط المقنن. قم بمعالجة الضغط لمدة 80 ألف مرة بتردد 20-40 مرة/دقيقة. في نهاية كل عملية ضغط 10000 مرة، يتم الحفاظ على الضغط على الأقل عند أقصى ضغط عمل لمدة 10 دقائق. بعد اختبار الضغط العالي والمنخفض، يجب أن تكون البطانة خالية من التشوه الكبير المرئي.

المعايير الفنية:

أ. محطة الاختبار:1 (تلبية الحد الأقصى لبطانة 500 لتر)

ب. سعة خزان المياه: ≤500 لتر (تتغير حسب سعة الخزان وعدد المحطات)

ج. ضغط ماء الاختبار: وفقًا للمعايير، يجب ضبطه على مجموعتين، أي 0.15 ميجا باسكال عند تحرير الضغط و 0.75 ميجا باسكال عند زيادة الضغط.د. أقصى ضغط للماء: ≤0.9 ميجا باسكال

هـ. تردد الاختبار: 20 إلى 40 مرة في الدقيقة (يختلف حسب حجم الحاوية الداخلية)

و. وقت الاختبار: تعزيز المضخة، يمكن ضبط وقت الانتظار وفقًا لمتطلبات معيار الاختبار من 0.2-3 ثوانٍ

ز. عدد الاختبارات: يمكن ضبط 0~999999 مرة (يمكن ضبط عدد الاختبارات المطلوبة مسبقًا، وسيتوقف تلقائيًا بعد الانتهاء من أوقات الاختبار المحددة مسبقًا.)

ح. وقت الدورة: يمكن ضبط 0~999999 مرة.

(لكل 10000 اختبار، احتفظ بالضغط لمدة 10 دقائق تحت ضغط 0.75 ميجا باسكال، لا يمكن إجراء الاختبار التالي إلا إذا كانت البطانة خالية من التشوه الكبير المرئي)

ط. وقت الحفاظ على الضغط: تعزيز المضخة، يمكن ضبط وقت الانتظار وفقًا لمتطلبات معيار الاختبار من 0.2-3 ثوانٍ

ي. وضع العينة: هياكل أفقية وأفقية، يسار ويمين لاختيار العميل.

ك. مع وظيفة حماية انقطاع التيار الكهربائي، يتوقف العداد عن العد بعد انقطاع التيار الكهربائي، ويتم حفظ العداد تلقائيًا لتذكر البيانات.

ل. مقياس ضغط مقاوم للصدمات من النوع المؤشر (يستخدم لعرض الضغط الحالي وضغط اختبار الحياة، ويمكن ضبط الحد الأعلى للضغط)، تتم إضافة صمام الكرة أمام مقياس الضغط، ويمكن إغلاق الممر المائي في حالة الطوارئ لحماية مقياس الضغط.

م. يحتوي الجزء الكهربائي من الجهاز على وظيفة حماية من التسرب، ويتم تثبيت غرفة التحكم الكهربائية على جانب الجهاز، وهي مقاومة للماء بالكامل.

ن. يحتوي الجهاز على وظائف الكشف عن تسرب العينات والحماية. عندما تتسرب العينة، سيتوقف الجهاز تلقائيًا بعد استشعار مسبار الكشف، مما يمنع التسبب في حوادث غير مؤكدة.

س. موصل العينة: قياسي مجهز بموصل M14×1.5، ويمكن توفير موصلات مختلفة وفقًا للعينات (يجب على العميل أن يقدم لنا نوع/حجم الموصلات وما إلى ذلك، التكلفة إضافية)

ع. استهلاك المياه: وفقًا لحجم العينة + 50 لترًا، بحد أقصى 500 لتر.

ف. مصدر الطاقة: ثلاث مراحل AC380V ± 10، 50 هرتز.

ص. أبعاد الجهاز: WDH1800*900*2000 مم

التكوين الرئيسي:
