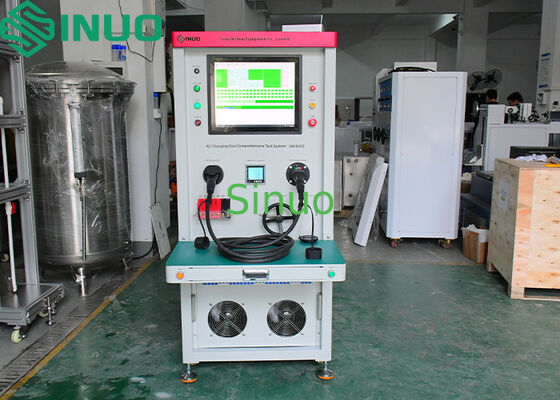

نظام الاختبار الشامل لمسدس شحن المركبات التيار المتردد UL Standard
| Supports Standards: | معايير GB / EU / UL | Control System: | PLC + PC الصناعية، عملية مستقرة |
| Testing Mode: | اختبار مؤتمت بالكامل وقفة واحدة | Code Traceability: | رمز QR فريد لكل منتج، ويتم حفظ البيانات تلقائيًا |
| Resistance Accuracy: | 1-2% | MES Interface: | تصدير البيانات جاهز، وتكامل MES اختياري |
| High Light: | اختبار بندقية شحن المركبات القياسية من UL,نظام اختبار بندقية شحن التيار المتردد,نظام اختبار معدات شحن المركبات |
||
نظام الاختبار الشامل لمسدس شحن المركبات التيار المتردد UL Standard
لمحة عامة عن المنتج:
This test system is mainly used for functional inspection of AC plugs according to Chinese (GB), European (EU), and American (UL) standards. كل وصلة يمكن تعيين رمز QR فريد،ونتائج الاختبار يتم حفظها تلقائيًا في التقاريرويمكن طباعة النتائج المؤهلة مباشرة ويتم اختبار جميع الوظائف تلقائيًا في تشغيل واحد، مما يوفر كفاءة عالية وتوفير العملمما يجعلها مناسبة للإنتاج الضخم.
أدوات الاختبار:
1اختبارات قطع، استمرارية، دائرة قصيرة، وتسلسل الأسلاك لكل سلك فردي.
2اختبار مقاومة الاستمرارية للموصل الرئيسي
3قياس المقاومة المدمج (بما في ذلك كل من الحالات المضغوطة وغير المضغوطة لمفاتيح الضغط)
4التحقق من القدرة الحاملة الحالية و قياس انخفاض التيار الكهربائي
5اختبار العزل بين الأسلاك.
6اختبار مقاومة الكهرباء العالية بين الأسلاك
6اختبار الأسلاك الحرارية
المعلمات التقنية:
|
إمدادات الطاقة |
الفاز الواحد AC 220V / 50Hz |
|
إمدادات الهواء |
0.6 مبا |
|
نظام التحكم |
PLC + كمبيوتر صناعي |
|
فحص الباركود |
الجهاز يأتي مع ماسح ضوئي لقراءة رموز الشريط أو رموز QR على عينات الاختبار. مسح المنتج قبل الاختبار؛ بعد الاختبار، يتم ربط الشفرة المسحوبة تلقائيًا بسجل الاختبار، مما يتيح التتبع. |
|
اختبارات استمرارية الأسلاك |
يتم إجراء اختبارات وقف، استمرارية، دائرة قصيرة، وتسلسل الأسلاك عبر PLC Input/Output scanning. PLC يحدد تلقائيًا ما إذا كان المرور أو الفشل. |
|
مجموعة المقاومة المدمجة |
1 ‰ 5000 Ω، دقة: 1% |
|
CC & PE Resistance (Button Pressed / Not Pressed) (مضغوطة الزر / غير مضغوطة) |
16A AC وصلة:غير مضغوط RC: 680Ω، مضغوط RC+R4:3.38 كيلو هارتم 32A AC وصلة:غير مضغوط RC: 220Ω، مضغوط RC+R4:3.52 كيلو هيكل 63A AC وصلة:غير مضغوط RC: 100Ω، مضغوط RC+R4:3.4 كيلو هارتم دقة القياس للمقاومة يجب أن تصل إلى 1٪ إلى 2٪. |
|
مجموعة اختبار الحرارة |
100 ‰ 50,000 Ω، دقة: 2% يمكن تعيين الحدود العليا والسفلى لتحديد جودة الاستمرارية. |
|
إختبار القدرة الحاليّة والجهد |
يقيس انخفاض التيار الكهربائي عبر المُتصلات تحت ظروف التيار المُقَدَّر والمتفوق. محول قابل للتعديل ثلاثي المراحل مبني: 0-380 فولت إخراج، قابل للتعديل ثلاثي المراحل حمولة 0-35A. نطاقات الاختبار المدعومة: 3.3 كيلوواط 16A مرحلة واحدة 7.4 كيلوواط 32A مرحلة واحدة 11 كيلوواط 16A ثلاثي المراحل 22 كيلو واط 32A ثلاثي المراحل |
|
اختبار مقاومة العزل |
مرحلة واحدة: L-N، L-E، E-N ثلاثة مراحل: L1/L2/L3/E-N، L1/L2/L3/N-E، N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3 المعلمات: 1.فولتاج الاختبار: DC 100 ∼ 1000 فولت (معدل) 2.الحد الأدنى: 1 M ̇ 1 GΩ (مُعديل) 3.دقة: ± 5% 4.تنبيه عندما المقاومة < set value |
|
اختبار مقاومة الكهرباء |
مرحلة واحدة: L-N، L-E، E-N ثلاثة مراحل: L1/L2/L3/E-N، L1/L2/L3/N-E، N/L2/L3/E-L1، L1/N/L3/E-L2، L1/L2/N/E-L3 المعلمات: 1.فولتاج الاختبار: AC 0?? 5 كيلو فولت / DC 0?? 6 كيلو فولت (تعديل) 2.حد التسرّب الحالي: AC 0.1?? 20 م.أ، DC 0.01?? 5 م.أ. 3.دقة: ±1.5% + 3 أرقام 4.العرض الرقمي للكهرباء، ضبط تلقائي قابل للبرمجة 5.تنبيه إذا تجاوز تيار التسرب القيمة المحددة |
|
محطة الاختبار |
محطة واحدة، منتج واحد لكل اختبار |
|
حاملات الشاشة |
EU AC vehicle plug holder, EU AC pedestal plug holder, GB AC plug holder, US AC plug holder (حافظ مفاتيح سيارات التيار الكهربائي) |
|
لوحة الذيل |
جهاز ضغط خاص يطابق المنتج المختبر، مع مشبك ولوحة حماية |
|
ارتفاع المقبس |
750×1000 ملم، مصممة إرغونيمياً |
|
برنامج كمبيوتر |
1.يدعم Win 7 و Win 10 ، يمكن تكوين جميع إعدادات المعلمات من خلال البرنامج. 2.يتم حفظ نتائج اختبار كل منتج إلى الكمبيوتر في الوقت الحقيقي لسهولة الوصول والعرض والتحليل. 3.يتم الاحتفاظ بواجهات الاتصال للاتصال الاختياري بأنظمة MES، مما يسمح بتحميل بيانات الاختبار إلى قاعدة بيانات MES للإدارة والتحكم. 4.يتم تخزين بيانات الاختبار مباشرة بعد الانتهاء. 5.يمكن تصدير بيانات الاختبار المخزنة في شكل TXT أو Excel. |
|
الأبعاد |
W 900 × D 800 × H 1800 مم |
|
الوزن |
حوالي 300 كجم |
|
غيرها |
1.أجهزة تحريك متنقلة مع وظيفة القفل. 2.اتصال MES: اختياري، التكلفة الإضافية تنطبق. |
