| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| التعبئة القياسية: | حزمة التصدير القياسية |
| فترة التسليم: | 30 يومًا |
| طريقة الدفع او السداد: | تي/تي |
| القدرة على التوريد: | 10 مجموعات في الشهر |

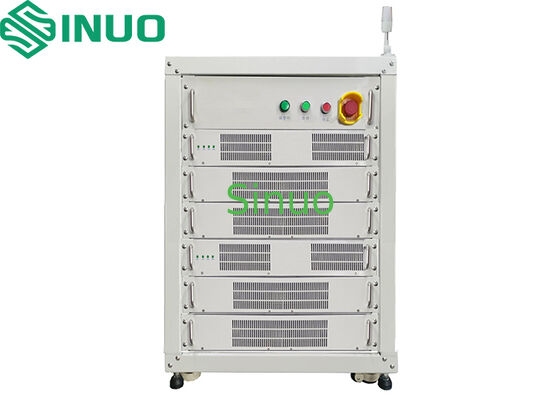

EN60950 معدات اختبار حزمة بطارية عالية الدقة ومتجددة
نظرة عامة على المعدات
يمكن لمعدات اختبار حزمة البطارية عالية الدقة والمتجددة إجراء اختبارات على مؤشرات أداء مختلفة لبطاريات الليثيوم أيون مثل السعة وحالة الشحن والشحن الزائد والتفريغ الزائد. يتميز الجهاز بالطاقة العالية والكفاءة والدقة والأداء. يستخدم تقنية التغذية الراجعة للطاقة المتجددة، مما يقلل بشكل كبير من انبعاث الحرارة واستهلاك الطاقة وتكاليف التشغيل.
بنية النظام
تتكون المعدات بشكل أساسي من الكمبيوتر المضيف، والكمبيوتر المتوسط، ووحدات التيار المستمر/التيار المتردد، ووحدات التيار المستمر/التيار المستمر، والكمبيوتر السفلي، ونظام الحصول على البيانات ومعالجتها. يمكنه جمع معلومات في الوقت الفعلي مثل الجهد والتيار والسعة والطاقة لكل خلية على حدة. يدعم النظام اختياريًا جمع بيانات درجة حرارة البطارية، ويتم تخزين البيانات التي تم جمعها في قاعدة بيانات مصممة خصيصًا، مما يوفر وظائف إحصائيات وتحليل وتقارير بيانات مختلفة.
الشكل 1 مخطط بنية النظام
الوظائف الرئيسية للنظام:
1. اختبار دورة حياة البطارية
2. اختبار سعة البطارية
3. اختبار المقاومة الداخلية للتيار المستمر
4. اختبار خصائص الشحن/التفريغ
5. اختبار الاحتفاظ بالشحن
6. اختبار كفاءة الشحن/التفريغ
7. اختبار التفريغ العميق / التفريغ بجهد ثابت
8. اختبار تحمل الشحن الزائد والتفريغ الزائد
9. اختبار خصائص درجة الحرارة
النظام الميزات الرئيسية:
1. تقنية التغذية الراجعة للطاقة المتجددة لكفاءة الطاقة العالية والحد الأدنى من توليد الحرارة، مما يقلل بشكل كبير من استهلاك الطاقة وتكاليف التشغيل.
2. تقنية التوازن ثلاثي الأطوار (بدون خط محايد)، مما يقلل من حمل الشبكة.
3. ميزة التشغيل اللين لتقليل التأثير على شبكة الطاقة أثناء التشغيل.
4. تتجاوز دقة الجهاز 0.05٪، مع تسجيل البيانات لمدة تصل إلى 1000 مللي ثانية لكل دورة، واستقرار عالي.
5. قنوات مستقلة تسمح بإعدادات شحن/تفريغ مستقلة لكل قناة.
6. ميزات إدخال/إخراج وحماية كاملة مثل حماية التوصيل العكسي، وحماية استئناف انقطاع التيار الكهربائي، وحماية التلامس الضعيف.
7. لا يوجد تيار تأثير عند بدء تشغيل القناة، وانتقال سلس بين التيار الثابت والجهد الثابت، مع عدم وجود ارتفاعات في التيار.
8. تكامل الشبكة متعدد الطبقات للتحكم المركزي عبر جهاز كمبيوتر واحد، ودعم أكثر من 1000 قناة؛ تدعم الأنظمة الكبيرة أيضًا المراقبة عن بعد.
9. يمكن موازاة القنوات بحرية حسب الحاجة لتوسيع الوظائف.
10. تصميم معياري لسهولة الصيانة.
11. كابلات إخراج سريعة التوصيل لسهولة التركيب والصيانة.
12. تُقلل مشابك المشبك ذات الإبر المطلية بالذهب من التسخين وتسهل تحميل/تفريغ البطارية.
13. تصميم الدوائر الرقمية يعتمد على معالجات DSP عالية السرعة للتحكم في النظام والمعالجة.
14. يستخدم تقنية التقويم المتزامن لتحسين كفاءة الطاقة وتقليل حجم الأجهزة.
15. مع موارد أجهزة خارجية غنية وقدرة معالجة رقمية عالية السرعة لتلبية متطلبات معالجة البيانات والتحكم في النظام.
16. يرسل متغيرات التحكم مباشرة عبر منافذ الإدخال/الإخراج إلى DSP للمعالجة.
17. تم تصميم أجهزة النظام لتبسيطها وموثوقيتها.
18. يسهل التصميم المعياري ترقيات النظام وصيانته.
وصف وظيفة البرنامج
1. يستخدم الجهاز بشكل أساسي لاختبار شحن/تفريغ البطارية والاختبارات ذات الصلة بخصائص البطارية، مع قنوات اختبار مستقلة تمامًا. من خلال التحكم في برمجة البرنامج، يمكن للمستخدمين برمجة أي تيار وجهد ضمن النطاق لشحن/تفريغ البطارية. يمكن تتبع بيانات الاختبار عن طريق ربط معلومات المنتج عبر الرمز الشريطي ومراقبتها في الوقت الفعلي أثناء الشحن/التفريغ.
2. حماية السلامة: يتميز الجهاز بحماية التوصيل العكسي، واكتشاف شذوذ خط أخذ عينات الجهد، وحماية شذوذ خط اختبار التيار. إذا تم عكس البطارية، فلا يمكن للقناة إخراج أو إدخال التيار. سيتوقف الاختبار مؤقتًا أيضًا عند فصل خطوط أخذ عينات الجهد أو سوء توصيل خط التيار. يشتمل الجهاز على حماية من انقطاع التيار الكهربائي، وحماية من التيار الزائد، وحماية من الجهد الزائد، وحماية من درجة الحرارة الزائدة لإجراء اختبار آمن.
3. سير عمل العملية: يمكن برمجة متغيرات مخصصة لتنفيذ سيناريوهات اختبار متعددة، مع دعم الدورات المتداخلة متعددة الطبقات.
4. القناة المستقلة: تحتوي كل قناة على مصادر تيار ثابت وجهد ثابت قابلة للبرمجة بشكل مستقل، مع القدرة على تعيين خطوات عملية الاختبار بشكل مستقل.
5. استئناف المقاطعة: في حالة انقطاع التيار الكهربائي، أو انقطاع الاتصال، أو أي شذوذ آخر، سيستأنف الاختبار تلقائيًا من الخطوة المحفوظة الأخيرة عند استعادة الظروف.
6. الحماية والتشغيل في وضع عدم الاتصال: عند انقطاع الاتصال بين المضيف والكمبيوتر السفلي، سيدخل النظام في وضع التشغيل في وضع عدم الاتصال. سيتوقف الجهاز مؤقتًا عند فقد الكمبيوتر السفلي للطاقة ويستأنف الاختبار بعد حل المشكلة.
7. اكتشاف الشذوذ: يمكن للنظام التقاط التغيرات في الجهد والتيار بدقة. إذا تجاوزت التغيرات في الجهد أو التيار عتبات معينة، فيمكن للجهاز إصدار تنبيه تلقائيًا وإيقاف الاختبار مؤقتًا.
8. تتبع السجل: يتضمن النظام وظيفة سجل تسجل التشغيل والحالات الشاذة والتفاصيل الأخرى أثناء عملية الاختبار لتتبع المشكلات واستكشاف الأخطاء وإصلاحها.
9. واجهة الجهاز والكمبيوتر: يستخدم الجهاز واجهة إيثرنت RJ-45 للحصول على البيانات عن بعد بشكل ثابت وفي الوقت الفعلي عبر شبكة المكتب، مما يتيح مراقبة تشغيل النظام المضيف في الوقت الفعلي.
10. تسجيل البيانات ومعالجتها: يمكن للقناة الرئيسية دعم قنوات درجة الحرارة أو الجهد اختياريًا لمراقبة درجة حرارة البطارية أو جهدها في الوقت الفعلي. يتم عرض البيانات في وقت واحد، بما في ذلك إجمالي الجهد، وإجمالي التيار، وإجمالي السعة، وقنوات درجة الحرارة المساعدة.
11. تحليل المنحنى ومعالجته: يتمتع النظام بقدرات تحليل منحنى قوية، مما يسمح للمستخدمين بتحديد مجموعات البيانات المطلوبة للمنحنيات بحرية (مثل الجهد والتيار والسعة والوقت والسعة والجهد وعدد الدورات والجهد النهائي). يمكن تكبير المنحنيات وتحريكها ومقارنتها بطرق مختلفة، ويمكن مقارنة ملفات بيانات متعددة.
إعدادات الخطوة الأساسية
|
لا. |
الوظائف الأساسية |
مقدمة الوظيفة |
|
1 |
وظائف الشحن |
1. الشحن بالتيار الثابت تخرج القناة تيارًا ثابتًا. يستخدم خرج التيار تقنية التشغيل اللين، مما يتجنب أي ارتفاعات في التيار. 2. الشحن بجهد ثابت تخرج القناة جهدًا ثابتًا، مع عدم وجود قيود على تيار الخرج (يتم تقييد تيار الخرج بالقيمة القصوى للتيار للنموذج الاسمي للجهاز، والذي يتم التحكم فيه بواسطة البطارية). 3. الشحن بالتيار الثابت والجهد الثابت في الوضع المستمر يتم تحديد كل من الجهد والتيار في وقت واحد، مع تبديل الأجهزة تلقائيًا بين الوضعين. يكون الانتقال الحالي إلى الجهد الثابت سلسًا، دون أي ارتفاعات في التيار، وذلك بفضل التشغيل اللين للأجهزة. 4. الشحن بالطاقة الثابتة تعمل القناة في وضع الشحن بالطاقة الثابتة، حيث يتم تعديل التيار في الوقت الفعلي بناءً على جهد منفذ البطارية. 5. الشحن بالمقاومة الثابتة تعمل القناة في وضع الشحن بالمقاومة الثابتة، حيث يتم تعديل التيار في الوقت الفعلي بناءً على جهد منفذ البطارية. |
|
2 |
وظائف التفريغ |
1. التفريغ بالتيار الثابت تفرغ القناة بتيار ثابت. يستخدم التحكم في التيار تقنية التشغيل اللين، مما يتجنب أي ارتفاعات في التيار. 2. التفريغ بجهد ثابت تخرج القناة جهدًا ثابتًا، مع عدم وجود قيود على تيار الخرج (يتم تقييد تيار الخرج بالقيمة القصوى للتيار للنموذج الاسمي للجهاز، والذي يتم التحكم فيه بواسطة البطارية). 3. التفريغ بالتيار الثابت والجهد الثابت في الوضع المستمر يتم تحديد كل من الجهد والتيار في وقت واحد، مع تبديل الأجهزة تلقائيًا بين الاثنين. يكون الانتقال من التيار الثابت إلى الجهد الثابت سلسًا دون ارتفاعات في التيار، وذلك بفضل التشغيل اللين للأجهزة. 4. التفريغ بالطاقة الثابتة تعمل القناة في وضع التفريغ بالطاقة الثابتة، حيث يتم تعديل التيار في الوقت الفعلي بناءً على جهد منفذ البطارية. 5. التفريغ بالمقاومة الثابتة تعمل القناة في وضع التفريغ بالمقاومة الثابتة، حيث يتم تعديل التيار في الوقت الفعلي بناءً على جهد منفذ البطارية. |
|
3 |
وضع الاستعداد |
الدائرة الحالية في حالة فصل، ولكن يستمر جمع البيانات دون انقطاع. |
|
4 |
المقاومة الداخلية للتيار المستمر للشحن/التفريغ |
يمكن تخصيص عملية اختبار المقاومة الداخلية للتيار المستمر، مما يوفر أساسًا موثوقًا به لتجميع خلايا البطارية. |
|
5 |
دورة |
يمكن تدوير خطوات الاختبار بناءً على المتطلبات الفعلية، مع دعم الدورات المتداخلة متعددة الطبقات (حتى 10 طبقات). |
|
6 |
وضع الإيقاف |
تم إيقاف القناة تمامًا. يتم فصل دائرة البطارية تمامًا عن الجهاز. |
مزايا المعدات
1. كفاءة تغذية الطاقة المرتفعة، مع كفاءة تصل إلى 85٪ أثناء الشحن والتفريغ.
2. دقة إخراج عالية، مع انحراف تيار ضئيل واستقرار عالي، وذلك بفضل وحدات ADC 24 بت.
3. ميزات حماية السلامة، بما في ذلك المراقبة في الوقت الفعلي لخطوط الجهد والتيار.
4. تضمن حماية التوصيل العكسي للبطارية السلامة أثناء الاختبار.
5. انتقال سلس من التيار الثابت إلى الجهد الثابت، مما يمنع تلف البطارية.
6. وظيفة التشغيل اللين لجميع خطوات الشحن/التفريغ لتجنب ارتفاعات التيار.
7. اختبار المقاومة الداخلية للتيار المستمر عالي الدقة، مما يضمن مطابقة الخلايا الموثوقة.
المعايير الفنية
|
لا. |
العنصر |
المواصفات |
||
|
1 |
الموديل |
SN552CTS-60V300A-2CH |
||
|
2 |
القنوات الرئيسية |
2 قنوات |
||
|
3 |
وضع تشغيل القناة |
مستقل تمامًا |
||
|
4 |
أوضاع تشغيل القناة الرئيسية |
الشحن: CC, CV, CCCV (انتقال سلس بدون تأثير) التفريغ: CC, CP, CV أخرى: الاستعداد، الإيقاف |
||
|
شروط إنهاء اختبار القناة الرئيسية |
الوقت والجهد والتيار والسعة وما إلى ذلك. |
|||
|
5 |
الجهد الرئيسي للقناة |
نطاق جهد الشحن |
0V-60V |
|
|
نطاق جهد التفريغ |
8V-60V |
|||
|
الدقة |
±(0.05%RD+0.05%FS) |
|||
|
الدقة |
0.1mV |
|||
|
القناة الرئيسية الحالي |
الحد الأقصى |
±300A |
||
|
الحد الأدنى |
±1200mA |
|||
|
الدقة |
±(0.05%RD+0.05%FS) |
|||
|
الدقة |
0.1mA |
|||
|
وقت استجابة بدء التشغيل الحالي |
≤20ms |
|||
|
وقت تبديل التيار |
≤40ms |
|||
|
الوقت |
الدقة |
1000mS |
||
|
الطاقة |
الناتج |
الحد الأقصى للإخراج المستمر لكل قناة: 18000W |
||
|
الاستقرار |
±0.1%FS |
|||
|
الكفاءة |
الحد الأقصى كفاءة الشحن |
85% |
||
|
أقصى كفاءة للتفريغ |
85% |
|||
|
تغذية الشبكة |
التشوه التوافقي |
≤3% |
||
|
معامل القدرة |
≥0.99 |
|||
|
وظيفة قطع القناة المساعدة |
يسمح النظام بتعيين الشروط التي ستتوقف أو تتبدل فيها خطوة القناة الرئيسية عندما تصل إشارة القناة المساعدة إلى قيمة محددة. |
|||
|
6 |
الاتصال |
واجهة إيثرنت RJ-45 لنقل البيانات الثابتة وفي الوقت الفعلي |
||
|
7 |
برنامج التحكم |
يدعم حماية البيانات من انقطاع التيار الكهربائي، مما يتيح استمرار الاختبار بعد انقطاع التيار الكهربائي غير المتوقع، أو الإيقاف اليدوي، أو من ملفات البيانات المحفوظة. |
||
|
يمكن تكوين حدود السلامة، بما في ذلك حدود الجهد السفلي والعلوي، وحدود التيار السفلي والعلوي، وحماية اتجاه الجهد/التيار. يمكن تعيين الحماية لكل خطوة على حدة. |
||||
|
يمكن تكوين معلمات مثل حدود الجهد العلوي/السفلي وحدود درجة الحرارة العليا/السفلى للقناة المساعدة. |
||||
|
الحد الأقصى للدورات |
9999 |
|||
|
طبقات التداخل |
حتى 10 |
|||
|
تنسيقات الوقت |
ساعة / دقيقة / ثانية |
|||
|
تسجيل البيانات |
≥1000ms |
|||
|
8 |
عرض البيانات |
قائمة الدورة |
رقم الدورة، سعة الشحن/التفريغ، الطاقة، متوسط الجهد |
|
|
قائمة العمليات |
رقم العملية، الوضع، الوقت، السعة، الطاقة، جهد/تيار النهاية |
|||
|
قائمة التفاصيل |
رقم السجل، وقت النظام، الوقت التراكمي، الجهد، التيار، الطاقة، الطاقة |
|||
|
9 |
تصدير التاريخ |
يمكن تصدير البيانات إلى ملفات Excel وملفات الرسوم البيانية؛ يوفر تقارير الكفاءة ومنحنيات الشحن/التفريغ وخصائص الجهد/التيار والوقت وما إلى ذلك. |
||
|
10 |
أنواع المنحنيات |
المحور السيني: إجمالي الوقت، السعة، عدد الدورات، إلخ. |
||
|
صaxis:إجمالي الجهد، التيار، السعة، درجة حرارة الخلية، سعة الشحن/التفريغ، جهد الخلية، إلخ. — يمكن تكوين كل ذلك بحرية. |
||||
|
11 |
البرمجيات الحماية |
الجهد الزائد/الجهد المنخفض، التيار الزائد/التيار المنخفض، درجة الحرارة الزائدة، استعادة فقدان الطاقة، تقلب التيار غير الطبيعي، إلخ. |
||
|
الأجهزة الحماية |
القطبية العكسية، التيار الزائد، الجهد الزائد. |
|||
|
إنذار |
مفتاح إيقاف الطوارئ، الإغلاق التلقائي، توصيل/فصل التحميل التلقائي. |
|||
|
12 |
خطوط الإخراج |
توصيل بأربعة أسلاك (خطوط تيار وجهد منفصلة). |
||
|
13 |
التبريد |
تبريد الهواء القسري. |
||
|
14 |
مستوى الأمان |
يتوافق مع EN60950 و GB4943. |
||
|
الضوضاء |
تم اختباره وفقًا للطريقة المحددة في IEC 62040-3. مستوى الضوضاء أقل من 75 ديسيبل. يجب أن يتوافق مقياس مستوى الصوت المستخدم مع متطلبات النوع الأول من IEC 804، بدقة أفضل من ±0.5 ديسيبل. |
|||
|
مستوى الحماية |
IP22 |
|||
|
15 |
قابلية الصيانة |
تصميم معياري؛ قطع غيار قابلة للاستبدال؛ صيانة مجانية خلال فترة الضمان. |
||
|
16 |
ترقية البرامج |
ترقيات البرامج المجانية مدى الحياة (حتى عدم توافق الأجهزة). |
||
|
17 |
معدل الفشل |
≤1% |
||
|
18 |
لون المظهر |
رمادي جليدي GY09؛ الخزانة: رمادي أداة الآلة GY10 (تتوفر ألوان مخصصة عند الطلب) |
||
|
19 |
اتجاه الصيانة |
الوصول من الأمام والخلف |
||
|
20 |
اللون |
الوحدة الرئيسية: رمادي جليدي GY09 |
||
|
21 |
البيئة |
مزود الطاقةy |
380VAC ±10%، ثلاثي الأطوار بخمسة أسلاك، 50 هرتز ±5% |
|
|
الطاقة المقدرة |
40كيلو واط |
|||
|
درجة الحرارة المحيطة |
-20℃ ~ 40℃ |
|||
|
الرطوبة |
10%–90% RH، غير متكثف |
|||
|
أخرى |
تجنب الرطوبة والاهتزاز والغبار؛ ليس للبيئات المتفجرة أو البخارية |
|||
|
22 |
ملاحظات السلامة |
1. تأكد من التأريض السليم للمعدات. 2. حافظ على المنطقة المحيطة بالمعدات نظيفة ونظيفة. 3. لا تفتح اللوحات الداخلية أثناء التشغيل. 4. تأكد من أن قنوات الاختبار معطلة قبل توصيل البطاريات أو إزالتها. في حالة الطوارئ، اضغط على مفتاح إيقاف الطوارئ قبل أي عملية أخرى. |
||
واجهة التحكم الرئيسية
واجهة تحرير تدفق العملية
واجهة عرض بيانات الكمبيوتر المضيف
قائمة المكونات
|
لا. |
المكون |
الشركة المصنعة |
الأصل |
|
1 |
MCU |
ST / TI |
إيطاليا / فرنسا / الولايات المتحدة الأمريكية |
|
2 |
مروحة |
دلتا / تشينت |
الصين |
|
3 |
الصمامات |
Littlefuse / Bussmann |
الولايات المتحدة الأمريكية |
|
4 |
IC |
TI / ON |
الولايات المتحدة الأمريكية |
|
5 |
IGBT |
Infineon |
الولايات المتحدة الأمريكية |
|
6 |
مقاوم أخذ العينات |
ISABELLENHÜTTE |
ألمانيا |
|
7 |
AD |
TI |
الولايات المتحدة الأمريكية |
|
8 |
DA |
ADI |
الولايات المتحدة الأمريكية |
|
9 |
التتابع |
OMRON |
اليابان |
|
10 |
القاطع/الموصل |
CHINT / Delixi |
الصين |
|
11 |
مزود الطاقة ثنائي الاتجاه |
TuWei / Lorentz |
الصين |
|
12 |
المسبار |
Kangxinda / Yingzhibao |
الصين |
الملحقات الاختيارية
|
لا. |
العنصر |
النطاق / الدقة |
الكمية |
ملاحظات |
|
|
1 |
قناة درجة الحرارة المساعدة |
طراز مسبار درجة الحرارة |
NTC(R25=10KΩ±1% B25/50=3950±1%) |
حسب الحاجة |
يتم توفيره عند التسليم |
|
دقة مسبار درجة الحرارة |
النطاق: -40℃ إلى 150℃ |
||||
|
2 |
الكمبيوتر |
وحدة المعالجة المركزية: Intel 10th Gen i5 (6 نوى أو أعلى) |
حسب الحاجة |
يتم توفيره عند التسليم |
|
فيديو
فيديو
فيديو
|
|
| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| التعبئة القياسية: | حزمة التصدير القياسية |
| فترة التسليم: | 30 يومًا |
| طريقة الدفع او السداد: | تي/تي |
| القدرة على التوريد: | 10 مجموعات في الشهر |
EN60950 معدات اختبار حزمة بطارية عالية الدقة ومتجددة
نظرة عامة على المعدات
يمكن لمعدات اختبار حزمة البطارية عالية الدقة والمتجددة إجراء اختبارات على مؤشرات أداء مختلفة لبطاريات الليثيوم أيون مثل السعة وحالة الشحن والشحن الزائد والتفريغ الزائد. يتميز الجهاز بالطاقة العالية والكفاءة والدقة والأداء. يستخدم تقنية التغذية الراجعة للطاقة المتجددة، مما يقلل بشكل كبير من انبعاث الحرارة واستهلاك الطاقة وتكاليف التشغيل.
بنية النظام
تتكون المعدات بشكل أساسي من الكمبيوتر المضيف، والكمبيوتر المتوسط، ووحدات التيار المستمر/التيار المتردد، ووحدات التيار المستمر/التيار المستمر، والكمبيوتر السفلي، ونظام الحصول على البيانات ومعالجتها. يمكنه جمع معلومات في الوقت الفعلي مثل الجهد والتيار والسعة والطاقة لكل خلية على حدة. يدعم النظام اختياريًا جمع بيانات درجة حرارة البطارية، ويتم تخزين البيانات التي تم جمعها في قاعدة بيانات مصممة خصيصًا، مما يوفر وظائف إحصائيات وتحليل وتقارير بيانات مختلفة.
الشكل 1 مخطط بنية النظام
الوظائف الرئيسية للنظام:
1. اختبار دورة حياة البطارية
2. اختبار سعة البطارية
3. اختبار المقاومة الداخلية للتيار المستمر
4. اختبار خصائص الشحن/التفريغ
5. اختبار الاحتفاظ بالشحن
6. اختبار كفاءة الشحن/التفريغ
7. اختبار التفريغ العميق / التفريغ بجهد ثابت
8. اختبار تحمل الشحن الزائد والتفريغ الزائد
9. اختبار خصائص درجة الحرارة
النظام الميزات الرئيسية:
1. تقنية التغذية الراجعة للطاقة المتجددة لكفاءة الطاقة العالية والحد الأدنى من توليد الحرارة، مما يقلل بشكل كبير من استهلاك الطاقة وتكاليف التشغيل.
2. تقنية التوازن ثلاثي الأطوار (بدون خط محايد)، مما يقلل من حمل الشبكة.
3. ميزة التشغيل اللين لتقليل التأثير على شبكة الطاقة أثناء التشغيل.
4. تتجاوز دقة الجهاز 0.05٪، مع تسجيل البيانات لمدة تصل إلى 1000 مللي ثانية لكل دورة، واستقرار عالي.
5. قنوات مستقلة تسمح بإعدادات شحن/تفريغ مستقلة لكل قناة.
6. ميزات إدخال/إخراج وحماية كاملة مثل حماية التوصيل العكسي، وحماية استئناف انقطاع التيار الكهربائي، وحماية التلامس الضعيف.
7. لا يوجد تيار تأثير عند بدء تشغيل القناة، وانتقال سلس بين التيار الثابت والجهد الثابت، مع عدم وجود ارتفاعات في التيار.
8. تكامل الشبكة متعدد الطبقات للتحكم المركزي عبر جهاز كمبيوتر واحد، ودعم أكثر من 1000 قناة؛ تدعم الأنظمة الكبيرة أيضًا المراقبة عن بعد.
9. يمكن موازاة القنوات بحرية حسب الحاجة لتوسيع الوظائف.
10. تصميم معياري لسهولة الصيانة.
11. كابلات إخراج سريعة التوصيل لسهولة التركيب والصيانة.
12. تُقلل مشابك المشبك ذات الإبر المطلية بالذهب من التسخين وتسهل تحميل/تفريغ البطارية.
13. تصميم الدوائر الرقمية يعتمد على معالجات DSP عالية السرعة للتحكم في النظام والمعالجة.
14. يستخدم تقنية التقويم المتزامن لتحسين كفاءة الطاقة وتقليل حجم الأجهزة.
15. مع موارد أجهزة خارجية غنية وقدرة معالجة رقمية عالية السرعة لتلبية متطلبات معالجة البيانات والتحكم في النظام.
16. يرسل متغيرات التحكم مباشرة عبر منافذ الإدخال/الإخراج إلى DSP للمعالجة.
17. تم تصميم أجهزة النظام لتبسيطها وموثوقيتها.
18. يسهل التصميم المعياري ترقيات النظام وصيانته.
وصف وظيفة البرنامج
1. يستخدم الجهاز بشكل أساسي لاختبار شحن/تفريغ البطارية والاختبارات ذات الصلة بخصائص البطارية، مع قنوات اختبار مستقلة تمامًا. من خلال التحكم في برمجة البرنامج، يمكن للمستخدمين برمجة أي تيار وجهد ضمن النطاق لشحن/تفريغ البطارية. يمكن تتبع بيانات الاختبار عن طريق ربط معلومات المنتج عبر الرمز الشريطي ومراقبتها في الوقت الفعلي أثناء الشحن/التفريغ.
2. حماية السلامة: يتميز الجهاز بحماية التوصيل العكسي، واكتشاف شذوذ خط أخذ عينات الجهد، وحماية شذوذ خط اختبار التيار. إذا تم عكس البطارية، فلا يمكن للقناة إخراج أو إدخال التيار. سيتوقف الاختبار مؤقتًا أيضًا عند فصل خطوط أخذ عينات الجهد أو سوء توصيل خط التيار. يشتمل الجهاز على حماية من انقطاع التيار الكهربائي، وحماية من التيار الزائد، وحماية من الجهد الزائد، وحماية من درجة الحرارة الزائدة لإجراء اختبار آمن.
3. سير عمل العملية: يمكن برمجة متغيرات مخصصة لتنفيذ سيناريوهات اختبار متعددة، مع دعم الدورات المتداخلة متعددة الطبقات.
4. القناة المستقلة: تحتوي كل قناة على مصادر تيار ثابت وجهد ثابت قابلة للبرمجة بشكل مستقل، مع القدرة على تعيين خطوات عملية الاختبار بشكل مستقل.
5. استئناف المقاطعة: في حالة انقطاع التيار الكهربائي، أو انقطاع الاتصال، أو أي شذوذ آخر، سيستأنف الاختبار تلقائيًا من الخطوة المحفوظة الأخيرة عند استعادة الظروف.
6. الحماية والتشغيل في وضع عدم الاتصال: عند انقطاع الاتصال بين المضيف والكمبيوتر السفلي، سيدخل النظام في وضع التشغيل في وضع عدم الاتصال. سيتوقف الجهاز مؤقتًا عند فقد الكمبيوتر السفلي للطاقة ويستأنف الاختبار بعد حل المشكلة.
7. اكتشاف الشذوذ: يمكن للنظام التقاط التغيرات في الجهد والتيار بدقة. إذا تجاوزت التغيرات في الجهد أو التيار عتبات معينة، فيمكن للجهاز إصدار تنبيه تلقائيًا وإيقاف الاختبار مؤقتًا.
8. تتبع السجل: يتضمن النظام وظيفة سجل تسجل التشغيل والحالات الشاذة والتفاصيل الأخرى أثناء عملية الاختبار لتتبع المشكلات واستكشاف الأخطاء وإصلاحها.
9. واجهة الجهاز والكمبيوتر: يستخدم الجهاز واجهة إيثرنت RJ-45 للحصول على البيانات عن بعد بشكل ثابت وفي الوقت الفعلي عبر شبكة المكتب، مما يتيح مراقبة تشغيل النظام المضيف في الوقت الفعلي.
10. تسجيل البيانات ومعالجتها: يمكن للقناة الرئيسية دعم قنوات درجة الحرارة أو الجهد اختياريًا لمراقبة درجة حرارة البطارية أو جهدها في الوقت الفعلي. يتم عرض البيانات في وقت واحد، بما في ذلك إجمالي الجهد، وإجمالي التيار، وإجمالي السعة، وقنوات درجة الحرارة المساعدة.
11. تحليل المنحنى ومعالجته: يتمتع النظام بقدرات تحليل منحنى قوية، مما يسمح للمستخدمين بتحديد مجموعات البيانات المطلوبة للمنحنيات بحرية (مثل الجهد والتيار والسعة والوقت والسعة والجهد وعدد الدورات والجهد النهائي). يمكن تكبير المنحنيات وتحريكها ومقارنتها بطرق مختلفة، ويمكن مقارنة ملفات بيانات متعددة.
إعدادات الخطوة الأساسية
|
لا. |
الوظائف الأساسية |
مقدمة الوظيفة |
|
1 |
وظائف الشحن |
1. الشحن بالتيار الثابت تخرج القناة تيارًا ثابتًا. يستخدم خرج التيار تقنية التشغيل اللين، مما يتجنب أي ارتفاعات في التيار. 2. الشحن بجهد ثابت تخرج القناة جهدًا ثابتًا، مع عدم وجود قيود على تيار الخرج (يتم تقييد تيار الخرج بالقيمة القصوى للتيار للنموذج الاسمي للجهاز، والذي يتم التحكم فيه بواسطة البطارية). 3. الشحن بالتيار الثابت والجهد الثابت في الوضع المستمر يتم تحديد كل من الجهد والتيار في وقت واحد، مع تبديل الأجهزة تلقائيًا بين الوضعين. يكون الانتقال الحالي إلى الجهد الثابت سلسًا، دون أي ارتفاعات في التيار، وذلك بفضل التشغيل اللين للأجهزة. 4. الشحن بالطاقة الثابتة تعمل القناة في وضع الشحن بالطاقة الثابتة، حيث يتم تعديل التيار في الوقت الفعلي بناءً على جهد منفذ البطارية. 5. الشحن بالمقاومة الثابتة تعمل القناة في وضع الشحن بالمقاومة الثابتة، حيث يتم تعديل التيار في الوقت الفعلي بناءً على جهد منفذ البطارية. |
|
2 |
وظائف التفريغ |
1. التفريغ بالتيار الثابت تفرغ القناة بتيار ثابت. يستخدم التحكم في التيار تقنية التشغيل اللين، مما يتجنب أي ارتفاعات في التيار. 2. التفريغ بجهد ثابت تخرج القناة جهدًا ثابتًا، مع عدم وجود قيود على تيار الخرج (يتم تقييد تيار الخرج بالقيمة القصوى للتيار للنموذج الاسمي للجهاز، والذي يتم التحكم فيه بواسطة البطارية). 3. التفريغ بالتيار الثابت والجهد الثابت في الوضع المستمر يتم تحديد كل من الجهد والتيار في وقت واحد، مع تبديل الأجهزة تلقائيًا بين الاثنين. يكون الانتقال من التيار الثابت إلى الجهد الثابت سلسًا دون ارتفاعات في التيار، وذلك بفضل التشغيل اللين للأجهزة. 4. التفريغ بالطاقة الثابتة تعمل القناة في وضع التفريغ بالطاقة الثابتة، حيث يتم تعديل التيار في الوقت الفعلي بناءً على جهد منفذ البطارية. 5. التفريغ بالمقاومة الثابتة تعمل القناة في وضع التفريغ بالمقاومة الثابتة، حيث يتم تعديل التيار في الوقت الفعلي بناءً على جهد منفذ البطارية. |
|
3 |
وضع الاستعداد |
الدائرة الحالية في حالة فصل، ولكن يستمر جمع البيانات دون انقطاع. |
|
4 |
المقاومة الداخلية للتيار المستمر للشحن/التفريغ |
يمكن تخصيص عملية اختبار المقاومة الداخلية للتيار المستمر، مما يوفر أساسًا موثوقًا به لتجميع خلايا البطارية. |
|
5 |
دورة |
يمكن تدوير خطوات الاختبار بناءً على المتطلبات الفعلية، مع دعم الدورات المتداخلة متعددة الطبقات (حتى 10 طبقات). |
|
6 |
وضع الإيقاف |
تم إيقاف القناة تمامًا. يتم فصل دائرة البطارية تمامًا عن الجهاز. |
مزايا المعدات
1. كفاءة تغذية الطاقة المرتفعة، مع كفاءة تصل إلى 85٪ أثناء الشحن والتفريغ.
2. دقة إخراج عالية، مع انحراف تيار ضئيل واستقرار عالي، وذلك بفضل وحدات ADC 24 بت.
3. ميزات حماية السلامة، بما في ذلك المراقبة في الوقت الفعلي لخطوط الجهد والتيار.
4. تضمن حماية التوصيل العكسي للبطارية السلامة أثناء الاختبار.
5. انتقال سلس من التيار الثابت إلى الجهد الثابت، مما يمنع تلف البطارية.
6. وظيفة التشغيل اللين لجميع خطوات الشحن/التفريغ لتجنب ارتفاعات التيار.
7. اختبار المقاومة الداخلية للتيار المستمر عالي الدقة، مما يضمن مطابقة الخلايا الموثوقة.
المعايير الفنية
|
لا. |
العنصر |
المواصفات |
||
|
1 |
الموديل |
SN552CTS-60V300A-2CH |
||
|
2 |
القنوات الرئيسية |
2 قنوات |
||
|
3 |
وضع تشغيل القناة |
مستقل تمامًا |
||
|
4 |
أوضاع تشغيل القناة الرئيسية |
الشحن: CC, CV, CCCV (انتقال سلس بدون تأثير) التفريغ: CC, CP, CV أخرى: الاستعداد، الإيقاف |
||
|
شروط إنهاء اختبار القناة الرئيسية |
الوقت والجهد والتيار والسعة وما إلى ذلك. |
|||
|
5 |
الجهد الرئيسي للقناة |
نطاق جهد الشحن |
0V-60V |
|
|
نطاق جهد التفريغ |
8V-60V |
|||
|
الدقة |
±(0.05%RD+0.05%FS) |
|||
|
الدقة |
0.1mV |
|||
|
القناة الرئيسية الحالي |
الحد الأقصى |
±300A |
||
|
الحد الأدنى |
±1200mA |
|||
|
الدقة |
±(0.05%RD+0.05%FS) |
|||
|
الدقة |
0.1mA |
|||
|
وقت استجابة بدء التشغيل الحالي |
≤20ms |
|||
|
وقت تبديل التيار |
≤40ms |
|||
|
الوقت |
الدقة |
1000mS |
||
|
الطاقة |
الناتج |
الحد الأقصى للإخراج المستمر لكل قناة: 18000W |
||
|
الاستقرار |
±0.1%FS |
|||
|
الكفاءة |
الحد الأقصى كفاءة الشحن |
85% |
||
|
أقصى كفاءة للتفريغ |
85% |
|||
|
تغذية الشبكة |
التشوه التوافقي |
≤3% |
||
|
معامل القدرة |
≥0.99 |
|||
|
وظيفة قطع القناة المساعدة |
يسمح النظام بتعيين الشروط التي ستتوقف أو تتبدل فيها خطوة القناة الرئيسية عندما تصل إشارة القناة المساعدة إلى قيمة محددة. |
|||
|
6 |
الاتصال |
واجهة إيثرنت RJ-45 لنقل البيانات الثابتة وفي الوقت الفعلي |
||
|
7 |
برنامج التحكم |
يدعم حماية البيانات من انقطاع التيار الكهربائي، مما يتيح استمرار الاختبار بعد انقطاع التيار الكهربائي غير المتوقع، أو الإيقاف اليدوي، أو من ملفات البيانات المحفوظة. |
||
|
يمكن تكوين حدود السلامة، بما في ذلك حدود الجهد السفلي والعلوي، وحدود التيار السفلي والعلوي، وحماية اتجاه الجهد/التيار. يمكن تعيين الحماية لكل خطوة على حدة. |
||||
|
يمكن تكوين معلمات مثل حدود الجهد العلوي/السفلي وحدود درجة الحرارة العليا/السفلى للقناة المساعدة. |
||||
|
الحد الأقصى للدورات |
9999 |
|||
|
طبقات التداخل |
حتى 10 |
|||
|
تنسيقات الوقت |
ساعة / دقيقة / ثانية |
|||
|
تسجيل البيانات |
≥1000ms |
|||
|
8 |
عرض البيانات |
قائمة الدورة |
رقم الدورة، سعة الشحن/التفريغ، الطاقة، متوسط الجهد |
|
|
قائمة العمليات |
رقم العملية، الوضع، الوقت، السعة، الطاقة، جهد/تيار النهاية |
|||
|
قائمة التفاصيل |
رقم السجل، وقت النظام، الوقت التراكمي، الجهد، التيار، الطاقة، الطاقة |
|||
|
9 |
تصدير التاريخ |
يمكن تصدير البيانات إلى ملفات Excel وملفات الرسوم البيانية؛ يوفر تقارير الكفاءة ومنحنيات الشحن/التفريغ وخصائص الجهد/التيار والوقت وما إلى ذلك. |
||
|
10 |
أنواع المنحنيات |
المحور السيني: إجمالي الوقت، السعة، عدد الدورات، إلخ. |
||
|
صaxis:إجمالي الجهد، التيار، السعة، درجة حرارة الخلية، سعة الشحن/التفريغ، جهد الخلية، إلخ. — يمكن تكوين كل ذلك بحرية. |
||||
|
11 |
البرمجيات الحماية |
الجهد الزائد/الجهد المنخفض، التيار الزائد/التيار المنخفض، درجة الحرارة الزائدة، استعادة فقدان الطاقة، تقلب التيار غير الطبيعي، إلخ. |
||
|
الأجهزة الحماية |
القطبية العكسية، التيار الزائد، الجهد الزائد. |
|||
|
إنذار |
مفتاح إيقاف الطوارئ، الإغلاق التلقائي، توصيل/فصل التحميل التلقائي. |
|||
|
12 |
خطوط الإخراج |
توصيل بأربعة أسلاك (خطوط تيار وجهد منفصلة). |
||
|
13 |
التبريد |
تبريد الهواء القسري. |
||
|
14 |
مستوى الأمان |
يتوافق مع EN60950 و GB4943. |
||
|
الضوضاء |
تم اختباره وفقًا للطريقة المحددة في IEC 62040-3. مستوى الضوضاء أقل من 75 ديسيبل. يجب أن يتوافق مقياس مستوى الصوت المستخدم مع متطلبات النوع الأول من IEC 804، بدقة أفضل من ±0.5 ديسيبل. |
|||
|
مستوى الحماية |
IP22 |
|||
|
15 |
قابلية الصيانة |
تصميم معياري؛ قطع غيار قابلة للاستبدال؛ صيانة مجانية خلال فترة الضمان. |
||
|
16 |
ترقية البرامج |
ترقيات البرامج المجانية مدى الحياة (حتى عدم توافق الأجهزة). |
||
|
17 |
معدل الفشل |
≤1% |
||
|
18 |
لون المظهر |
رمادي جليدي GY09؛ الخزانة: رمادي أداة الآلة GY10 (تتوفر ألوان مخصصة عند الطلب) |
||
|
19 |
اتجاه الصيانة |
الوصول من الأمام والخلف |
||
|
20 |
اللون |
الوحدة الرئيسية: رمادي جليدي GY09 |
||
|
21 |
البيئة |
مزود الطاقةy |
380VAC ±10%، ثلاثي الأطوار بخمسة أسلاك، 50 هرتز ±5% |
|
|
الطاقة المقدرة |
40كيلو واط |
|||
|
درجة الحرارة المحيطة |
-20℃ ~ 40℃ |
|||
|
الرطوبة |
10%–90% RH، غير متكثف |
|||
|
أخرى |
تجنب الرطوبة والاهتزاز والغبار؛ ليس للبيئات المتفجرة أو البخارية |
|||
|
22 |
ملاحظات السلامة |
1. تأكد من التأريض السليم للمعدات. 2. حافظ على المنطقة المحيطة بالمعدات نظيفة ونظيفة. 3. لا تفتح اللوحات الداخلية أثناء التشغيل. 4. تأكد من أن قنوات الاختبار معطلة قبل توصيل البطاريات أو إزالتها. في حالة الطوارئ، اضغط على مفتاح إيقاف الطوارئ قبل أي عملية أخرى. |
||
واجهة التحكم الرئيسية
واجهة تحرير تدفق العملية
واجهة عرض بيانات الكمبيوتر المضيف
قائمة المكونات
|
لا. |
المكون |
الشركة المصنعة |
الأصل |
|
1 |
MCU |
ST / TI |
إيطاليا / فرنسا / الولايات المتحدة الأمريكية |
|
2 |
مروحة |
دلتا / تشينت |
الصين |
|
3 |
الصمامات |
Littlefuse / Bussmann |
الولايات المتحدة الأمريكية |
|
4 |
IC |
TI / ON |
الولايات المتحدة الأمريكية |
|
5 |
IGBT |
Infineon |
الولايات المتحدة الأمريكية |
|
6 |
مقاوم أخذ العينات |
ISABELLENHÜTTE |
ألمانيا |
|
7 |
AD |
TI |
الولايات المتحدة الأمريكية |
|
8 |
DA |
ADI |
الولايات المتحدة الأمريكية |
|
9 |
التتابع |
OMRON |
اليابان |
|
10 |
القاطع/الموصل |
CHINT / Delixi |
الصين |
|
11 |
مزود الطاقة ثنائي الاتجاه |
TuWei / Lorentz |
الصين |
|
12 |
المسبار |
Kangxinda / Yingzhibao |
الصين |
الملحقات الاختيارية
|
لا. |
العنصر |
النطاق / الدقة |
الكمية |
ملاحظات |
|
|
1 |
قناة درجة الحرارة المساعدة |
طراز مسبار درجة الحرارة |
NTC(R25=10KΩ±1% B25/50=3950±1%) |
حسب الحاجة |
يتم توفيره عند التسليم |
|
دقة مسبار درجة الحرارة |
النطاق: -40℃ إلى 150℃ |
||||
|
2 |
الكمبيوتر |
وحدة المعالجة المركزية: Intel 10th Gen i5 (6 نوى أو أعلى) |
حسب الحاجة |
يتم توفيره عند التسليم |
|
