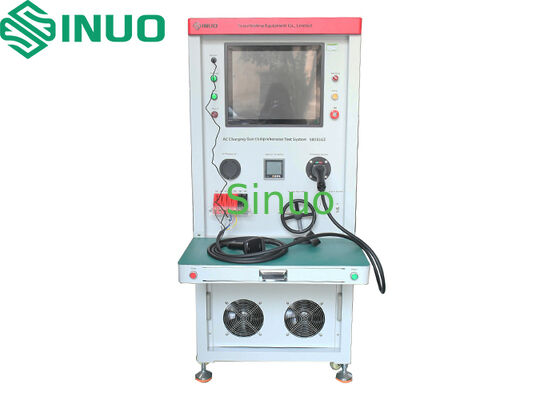

نظام اختبار شامل لمسدس شحن المركبات لمعايير GB/EU/UL
| Supports Standards: | معايير GB / EU / UL | Test Station: | محطة واحدة |
| Thermistor Testing Range: | 100 – 50,000 أوم | Current Carrying Capacity: | 0-35 أ |
| Test Function: | اختبارات المقاومة المتكاملة والاستمرارية والعزل الكهربائي عالي الجهد | Data Management: | إمكانية تتبع رمز الاستجابة السريعة وإنشاء التقارير تلقائيًا |
| High Light: | نظام اختبار مسدس شحن المركبات,معدات اختبار الشحن GB EU UL,معدات اختبار المركبات مع الضمان |
||
- اختبارات الكسر والاستمرارية والدائرة القصيرة وتسلسل الأسلاك للأسلاك الفردية
- اختبار مقاومة الاستمرارية للمرشد الرئيسي
- قياس المقاومة المدمجة (بما في ذلك الحالات المضغوطة وغير المضغوطة لمفتاحات الضغط)
- التحقق من القدرة على تحمل التيار وقياس انخفاض الجهد
- اختبار العزل بين الأسلاك
- اختبار المقاومة الكهربائية (الجهد العالي) بين الأسلاك
- اختبار سلك الحرارة
| المعلم | المواصفات |
|---|---|
| إمدادات الطاقة | الفاز الواحد AC 220V / 50Hz |
| إمدادات الهواء | 0.6 مبا |
| نظام التحكم | PLC + كمبيوتر صناعي |
| فحص الباركود | يقرأ الماسح الضوئي المدمج رموز الشريط / رموز الـ QR على عينات الاختبار ، مما يتيح الارتباط التلقائي بسجلات الاختبار من أجل التتبع |
| اختبارات استمرارية الأسلاك | اختبارات الانقطاع والاستمرارية والدائرة القصيرة وتسلسل الأسلاك عن طريق فحص PLC الإدخال / الإخراج مع تحديد السماح / الفشل التلقائي |
| نطاق المقاومة المدمج | 1 - 5000 Ω ، الدقة: 1٪ مع الحدود العليا / السفلية القابلة للتكوين |
| مقاومة CC و PE | 16A مدخل AC:غير مضغوط RC: 680Ω، مضغوط RC+R4: 3.38 kΩ 32A مدخل AC:غير مضغوط RC: 220Ω، مضغوط RC+R4: 3.52 kΩ 63A مدخل AC:غير مضغوط RC: 100Ω، مضغوط RC+R4: 3.4 kΩ دقة القياس: 1%-2% |
| نطاق اختبار التردد الحراري | 100 - 50,000 Ω، دقة: 2٪ مع حدود قابلة للتكوين |
| إختبار القدرة الحاليّة والجهد | يقيس انخفاض الجهد عبر الاتصالات في ظل الظروف المسجلة والإفراط في الحمل. محول قابل للتعديل ثلاثي المراحل: 0-380 فولت الخروج ، محمل قابل للتعديل ثلاثي المراحل 0-35A. نطاق الاختبار المدعوم: 3.3 كيلوواط 16A أحادي المرحلة، 7.4 كيلوواط 32A أحادي المرحلة ، 11 كيلوواط 16A ثلاثي المرحلة ، 22 كيلوواط 32A ثلاثي المرحلة |
| اختبار مقاومة العزل | مرحلة واحدة: L-N، L-E، E-N. ثلاث مراحل: L1/L2/L3/E-N، L1/L2/L3/N-E، N/L2/L3/E-L1، L1/N/L3/E-L2، L1/L2/N/E-L3 المعلمات: فولتاج الاختبار: DC 100-1000V (قابلة للتعديل) ، الحد الأدنى: 1 M-1 GΩ (قابلة للتعديل),الدقة: ± 5٪، إنذار عندما المقاومة < القيمة المحددة |
| اختبار مقاومة الكهرباء | مرحلة واحدة: L-N ، L-E ، E-N. ثلاثية المراحل: L1/L2/L3/E-N ، L1/L2/L3/N-E ، N/L2/L3/E-L1 ، L1/N/L3/E-L2 ، L1/L2/N/E-L3. المعلمات: فولتاج الاختبار: AC 0-5 kV / DC 0-6 kV (قابلة للتعديل) ، حد التيار التسرب:AC 0.1-20 mA ، DC 0.01-5 mA ، الدقة: ± 1.5٪ + 3 أرقام ، عرض الجهد الرقمي مع ضبط قابل للبرمجة ، إنذار إذا تجاوز تيار التسرب القيمة المحددة |
| محطة الاختبار | محطة واحدة، منتج واحد لكل اختبار |
| حاملات الشاشة | حامل فوهات المركبات الاتحاد الأوروبي، حامل فوهات قاعدة الاتحاد الأوروبي، حامل فوهات GB، حامل فوهات الولايات المتحدة |
| لوحة الذيل | جهاز ضغط خاص يطابق المنتج المختبر، مع مشبك ولوحة حماية |
| ارتفاع المقبس | 750 - 1000 ملم، مصممة إرغونيمياً |
| برنامج كمبيوتر | يدعم Win 7 و Win 10 مع تكوين المعلمات الشاملة. حفظ نتائج الاختبار في الوقت الحقيقي لسهولة الوصول والعرض والتحليل.واجهات الاتصال المحجوزة للاتصال الاختياري بنظام MESبيانات الاختبار قابلة للتصدير في تنسيق TXT أو Excel |
| الأبعاد | W 900 × D 800 × H 1800 مم |
| الوزن | حوالي 300 كجم |
| ميزات إضافية | أجهزة تحريك متنقلة مع وظيفة القفل. اتصال MES: اختياري ، يتم تطبيق تكلفة إضافية |
