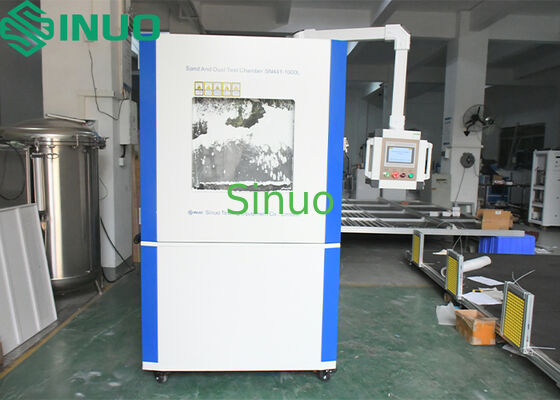

غرفة اختبار الرمال والغبار IEC60529 الشكل 2
| Fine Dust: | 75um أو أقل | Coarse Dust: | 150um أو أقل |
| Dust Concentration: | 2 كجم / متر مكعب | Air Flow Meter: | 1-20 لتر/م |
| Baking Dust Temperature: | درجة الحرارة +10 درجة مئوية ~ 60 درجة مئوية | Talcum Powder dosage: | 2~5 كجم³ |
| High Light: | غرفة اختبار الغبار IP5X/6X 1000L,غرفة اختبار الرمل IEC60529,غرفة اختبار بيئي مع ضمان |
||
- اختبار المنتجات الكهربائية والإلكترونية في بيئات الرمل والغبار
- تقييم مكونات السيارات والدراجات النارية والأختام
- محاكاة ظروف الرمال والغبار الطبيعية والمتعلقة بالمركبات
- تقييم الآثار الضارة لتدفق الهواء المحمل بالجزيئات على المنتجات الكهربائية
| المعلم | المواصفات |
|---|---|
| النموذج | SN441-1000L |
| حجم العمل (ملم) | L1000 × W1000 × H1000 |
| الحجم الخارجي (ملم) | L1450 × W1250 × H2200 |
| المعلم | المواصفات |
|---|---|
| نطاق درجة حرارة غبار الخبز | NT2حرارة البحر |
| الغبار الدقيق | 75μm أو أقل |
| الغبار الخام | 150 ميكرومتر أو أقل |
| سرعة تدفق الهواء | لا يزيد عن 2m/s |
| تركيز الغبار | 2kg/m3 |
| جرعة مسحوق التلك | 2 ≈ 5 كجم/م3 |
| طريقة رمي الغبار | من الأعلى إلى الأسفل |
| نطاق فرق الضغط السلبي | -10 ~ 0kPa (قابلة للتعديل) |
| قطر الشبكة المعدنية | 50μm |
| المسافة الاسمية بين الخطوط | 75μm أو أقل من 150μm |
| نوع التحكم | النطاق |
|---|---|
| وقت الصدمة | 1s ¢ 99h (قابلة للتعديل) |
| توقيت وقت الاختبار | 1s ¢ 99h (قابلة للتعديل) |
| دورة التحكم في نفخ الغبار | 1s ¢ 99h (قابلة للتعديل) |
| وقت الفراغ | 1s ¢ 99h (قابلة للتعديل) |
- مواد الغرفة الداخلية: لوحة المرآة من الفولاذ المقاوم للصدأ SUS201
- مواد الغرفة الخارجية: صفيحة حديدية A3 مع معالجة الرش الكهربائي
- الهيكل المكونات: غرفة الاختبار، منفذ امتصاص الغبار، جهاز نفخ الغبار الدائرة، نظام الفراغ، صمام التدفق، نظام التدفئة، شاشة حماية
- نافذة المراقبة: 1 كمية
- مصباح الإضاءة: 1 قطعة
- تحمل الحمولة: 20 كجم
| المعلم | المواصفات |
|---|---|
| إمدادات الطاقة | AC380V ثلاثي المراحل خمسة أسلاك، 50 هرتز |
| حماية الدوائر | 32مفتاح الهواء مع كتل نهاية |
| كابل الطاقة | ≥4 متر مربع |
| استهلاك الطاقة | 3KW (بدون حمولة) |
| نظام التحكم عينة مصدر الطاقة | مصدر مضاد للغبار AC220V 16A |
- حماية تسلسل المراحل
- الحماية من التسرب
| لا، لا، لا | اسم المكون | العلامة التجارية | ملاحظة |
|---|---|---|---|
| 1 | جهاز تحكم الشاشة الملموسة | الـ MCGS | |
| 2 | PLC | (شينجي) | |
| 3 | جهاز اتصال التيار المتردد | (تشينت) | |
| 4 | الإرسال المتوسط | (تشينت) | |
| 5 | حامي تسلسل المراحل | (تشينت) | |
| 6 | زر مضيء | (أونبو) | |
| 7 | توقف الطوارئ | (أونبو) | |
| 8 | إنذار | (أونبو) | |
| 9 | مفكّك الدوائر | (تشينت) | |
| 10 | مقياس التدفق | مصنوعة في الصين | |
| 11 | لوحة التدفئة الميكا | تخصيص | |
| 12 | مقياس الضغط الرقمي | SMC | |
| 13 | مفتاح النقل | (جيل) | |
| 14 | مضخة الهواء الدوامية | (جيوتشو) | |
| 15 | محرك الاهتزاز | RPM300 | |
| 16 | الحرارة الذكية | ديلتا | |
| 17 | مسبار (ك2م) | كيرونمي | |
| 18 | زئبق الفراغ | فاييو | |
| 19 | كيس الغبار | مصنوعة في الصين | |
| 20 | مصدر مقاوم للغبار | مصنوعة في الصين | |
| 21 | أنبوب نفخ الغبار | تخصيص |
| اسم الملحق | كمية | ملاحظة |
|---|---|---|
| فرشاة | 1 كمية | |
| مقشّر غبار النوافذ | 1 كمية | |
| مصدر مقاوم للغبار | 1 SET | |
| عنصر المرشح 5 بوصات | 2 PCS |
