| الـ MOQ: | 1 |
| السعر: | Customized |
| التعبئة القياسية: | قضية الخشب الرقائقي |
| فترة التسليم: | 30 يومًا |
| طريقة الدفع او السداد: | ر/ر |
| القدرة على التوريد: | 10 مجموعات في الشهر |

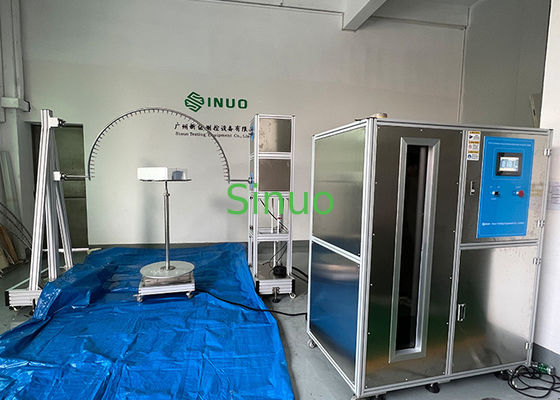

نظام اختبار مقاومة الماء IPX3 IPX4 وفقًا للمعيار IEC 60529، معدات اختبار المطر بأنبوب متذبذبt
الامتثال للمعايير
تم تصميمه وتصنيعه وفقًا للمعيار IEC60529:2013، يستخدم نظام الاختبار هذا لتقييم مستويات الحماية من الماء IPX3 و IPX4 للمنتجات الكهربائية والإلكترونية. يضمن الامتثال لمعايير الاختبار الدولية لمقاومة الماء للتحقق من السلامة والموثوقية.
التطبيق
يحاكي نظام اختبار مقاومة الماء بأنبوب متذبذب IPX3~4 ظروف المطر ورذاذ الماء للتحقق من مقاومة المنتجات للماء المتناثر والرش. يتم تطبيقه على نطاق واسع في الأجهزة المنزلية، ومنتجات الإضاءة، والأجهزة الإلكترونية، ومكونات السيارات، وغيرها من المعدات الكهربائية.
تكوين النظام
جهاز تأرجح الأنبوب المتذبذب: يوفر حركة تأرجح دقيقة لمحاكاة التعرض للمطر.
مجموعة كاملة من الأنابيب المتذبذبة: R200mm، R400mm، R600mm، R800mm، R1000mm، R1200mm، R1400mm، R1600mm، قابلة للتكيف مع أحجام العينات المختلفة.
قرص دوار: يدور عينات الاختبار لضمان التعرض المنتظم للماء.
خزان إمداد المياه والتحكم الذكي: يتضمن خزان إمداد المياه والمضخة ونظام التحكم.
نظام التحكم
يتم التحكم في نظام إمداد المياه الذكي بواسطة PLC ومحول التردد ومقياس التدفق، مما يضمن تدفق مياه ثابت ودقيق. يتيح ذلك إجراء اختبار مقاومة الماء بدقة وقابلية للتكرار وفقًا لمعايير IEC.
الميزات الرئيسية
متوافق تمامًا مع معايير مقاومة الماء IEC60529 IPX3/IPX4.
مجموعة واسعة من الأنابيب المتذبذبة لاستيعاب أحجام المنتجات المختلفة.
نظام تحكم قابل للبرمجة مع PLC ومحول تردد لتنظيم التدفق بدقة.
نظام إمداد مياه ذكي مع مراقبة في الوقت الفعلي وأداء مستقر.
هيكل قوي يضمن نتائج اختبار موثوقة وقابلة للتكرار.
مناسب لمختبرات البحث والتطوير ومراكز فحص الجودة ومؤسسات التصنيع.
المعايير الفنية:
| رقم. | العنصر | المعايير |
| 1 | إمداد المياه |
معدل تدفق المياه＞10 لتر/دقيقة±5% ماء نظيف بدون شوائب. هذا الجهاز مجهز بوحدة ترشيح المياه النظيفة |
| 2 | حجم الأنبوب المتذبذب | يأتي مع أنابيب متذبذبة R200mm، R400mm، R600mm، R800mm، R1000mm، R1200mm، R1400mm، R1600mm، مصنوعة من الفولاذ المقاوم للصدأ |
| 3 | فتحة الإبرة | Φ0.4mm |
| 4 | الزاوية المضمنة لفتحتين | IPX3:120°; IPX4:180° |
| 5 | زاوية تأرجح الأنبوب المتذبذب |
الحد الأقصى. ±175° يمكن ضبطه مسبقًا (ملاحظة: يتطلب المعيار IPX3:120°; IPX4:360°، ولكن نظرًا لوجود قرص دوار أسفل الأنبوب المتذبذب أثناء الاختبار، لذلك لا يمكن تحقيق 360° أثناء الاختبار الفعلي، إذا لم يكن هناك قرص دوار، فيمكن تحقيق 360°) |
| 6 | سرعة المطر |
IPX3:4 ثوانٍ/مرة (2×120°); IPX4:12 ثوانٍ/مرة (2×360°); |
| 7 | تدفق المياه |
يمكن ضبطه وفقًا لحجم الأنبوب المتذبذب وعدد الثقوب الدبوسية (0.07 لتر/دقيقة لكل فتحة)
|
| 8 | وقت الاختبار | 1-99999 ثانية يمكن ضبطه مسبقًا |
| 9 | مقياس الضغط | 0~0.25MPa |
| 10 | قرص دوار | القطر: Φ600mm، سرعة الدوران: 1 دورة/دقيقة، سعة التحمل: ≤50 كجم |
| 11 | متطلبات الموقع |
غرفة اختبار مقاومة الماء IP مخصصة، يجب أن يكون الأرض مستوية مع الإضاءة. مفتاح تسرب مقاوم للماء 10 أمبير (أو مقبس) يستخدم للمعدات. مع وظيفة جيدة للتدفق والتدفق. تركيب أرضي. |
| 12 | التحكم الكهربائي | PLC وشاشة تعمل باللمس |
| 13 | مصدر الطاقة لهذه المعدات | مرحلة واحدة AC 220V، 60Hz، 2KW |
| 14 | مصدر الطاقة للعينة | مرحلة واحدة AC0~220V، 0~16A |
فيديو
فيديو
فيديو
|
|
