| الـ MOQ: | 1 |
| السعر: | Customized |
| التعبئة القياسية: | حالة الخشب الرقائقي |
| فترة التسليم: | 30 يوما |
| طريقة الدفع او السداد: | تي/تي |
| القدرة على التوريد: | 1 مجموعة في الشهر |

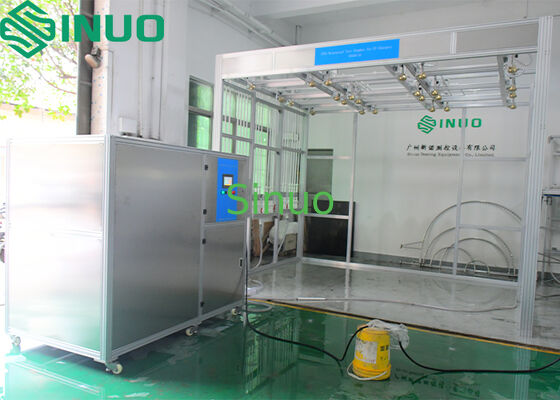

IEC60529:2013 غرفة اختبار IPX4 موثوقة ضد الماء لشواحن الكهرباء
معلومات عن المنتج:
تم تصميم هذا النظام التجريبي الكامل الأوتوماتيكي للاختبار ضد الماء وتصنيعه وفقًا لما يلي:
1.IEC60529:2013 درجات الحماية التي توفرها الحجرة (رمز IP)IPX4
2.العميلمتطلبات محددة لخط اختبار المطر في الكومة (نوع العينة، المواد، الأبعاد القصوى، الوزن الأقصى، الخ)
يستخدم لتقييم أداء محطات الشحن (الأبواب والغطاءات وواجهات الختم) ضد دخول الأمطار ، والتحقق من امتثالها لمعايير حماية IPX4.
يعتمد النظام على جهاز تحكم مركزي ذكي قائم على PLC ، مع تشغيل الشاشة اللمسية وإعداد المعلمات. عملية الرش تلقائية بالكامل. العديد من الفوهات القياسية (IEC60529 Fig.5) مرتبة في تخطيط مصفوف، مع زوايا الرش قابلة للتعديل، مما يتيح اختبار مقاومة الماء على السطح العلوي لمحطات الشحن من مواصفات مختلفة.هذه المعدات هي الخيار المثالي للمؤسسات اختبار الطرف الثالث ومختبرات المصنع.
مبدأ الاختبار:
خلال الاختبار المطر، لوحة التحكم ترسل إشارة لبدء النظام. مضخة المياه تسحب الماء من خزان المياه إلى نظام رذاذ الأنابيب. بعد تدفق وضغط ضبط،النظام يولد المطر المطلوب (كل فوهةيتم رش الماء على سطح العينة من خلال فوهات IPX4 القياسية مع زوايا قابلة للتعديل.
الهيكل التكوين:
|
غرفة اختبار المطر |
1.يجب أن يتم بناؤها من قبل المستخدم، بما في ذلك خزان المياه ومرافق الصرف والنظام الدوري للمياه.
2.الجانب الأمامي مفتوح للسماح للمرفع الشوكي بوضع كومة الشحن. 3.الطابق مجهز بقنوات تصريف
|
|
خزانة التحكم |
1.تحكمها اللوحة بواسطة شاشة لمسة ملونة 2.مراقبة التدفق في الوقت الحقيقي عبر مقياس تدفق إلكتروني؛ مدة الرش ومعدل التدفق قابل للتعديل على الشاشة اللمسية. 3.Tهوخزانة التحكم سيتم توصيلها بخزان المياه الذي يقوم المستخدم ببناءه بنفسه، مما يوفر المياه لجميع الرشاشات الـ 24، مما يتيح اختبار الرش المستمر من خلال نظام إعادة تدوير المياه الخاص بالمستخدم. |
|
آلية الرش |
1.يتضمن صمامات البوابة والصمامات الكهربائية ، الأنابيب الرئيسية / الفرعية، الإطارات الداعمة، ومشابك IPX4 ذات الزاوية القابلة للتعديل 2.كما هو مبين أسفل، يتم تثبيت أربعة أعمدة عمودية في الزوايا، مع ملفات تعريف ألومنيوم في الأعلى لترتيب فوهات الرذاذ. 3.يمكن الإشارة إلى بنية ملفات الألومنيوم فيالصورة أدناه،والأبعاد النهائية سيتم تصميمها وفقا لحجم المستخدمs rغرفة الاختبار. 4.جميع المربعات مثبتة على قمة المطر الاختبار غرفة من خلال ملفات تعريف الألومنيوم، مصممة وفقًا لمعيار IEC 60529 ، الشكل 5 ، مع غطاء نحاسي. 5.الرشاشاتمن هنا:6 الصفوف ×4 أعمدة (fأو المخطط التفصيلي، يرجى الرجوع إلى الشكل التالي). 6.يوفر خط أنابيب رئيسي المياه إلى 24 فوهة رش من خلال ستة أنابيب فرعية ، مع أربع فوهات على كل فرع. يتم تجهيز كل أنابيب فرعية بصمام الكهربائية للتحكم المستقل. |
|
أجهزة حماية السلامة |
ضمان التشغيل الموثوق به والآمن للنظام |
المعلمات التقنية:
|
لا، لا، لا |
البند |
المعلمات |
|
1 |
إمدادات الطاقة |
AC380V 50Hz، 15 كيلوواط، مع مفتاح حماية الهواء من التسرب |
|
2 |
حجم العينة |
المعيار: 900×900×2400 ملم |
|
3 |
معيار الاختبار |
اختبار الأمطار IEC60529-2013 ، IPX4 |
|
4 |
معايير الفوهة |
القطر الخارجي:ف102 ملم قطر الغطاء الكروي: Sف75.5 ملم ثقب وسط: 1 الحلقتان الداخليتان: 24 فتحة، 30°المسافة الحلقات الأربعة الخارجية: 96 فتحة، 15°المسافة مجموع الثقوب: 121 قطر الثقب:ف0.5 ملم المواد: النحاس |
|
5 |
معدل التدفق |
10 لترات/دقيقة±5٪ لكل فوهة، ويتم رصدها بواسطة مقياس التدفق,tيمكن تعيين معدل التدفق الكلي مباشرة عبر الشاشة اللمسية. |
|
6 |
مسافة هطول الأمطار |
الحد الأدنى للمسافة من الفوهة إلى العينة: 0.30.5 متر (على أساس المعيار) |
|
7 |
اتجاه الرش |
زاوية الفوهة قابلة للتعديل يدويًا لتتناسب مع سطح العينة للاختبار. |
|
8 |
تركيب الفوهة |
فوهات مرتبة على الجزء العلوي من غرفة المطر، مائل 45°إلى أسفل (يمكن ضبطها)6 الصفوف×4أعمدة |
|
9 |
مقياس الضغط |
01 مبا، قابلة للتعديل. |
|
10 |
مدة الاختبار |
0.01 ثانية99.9 دقيقة، قابلة للبرمجة |
|
11 |
نظام إمدادات المياه |
1.مياه الرش المقدمة من الماء الخزان عبر مضخة ذات علامة تجارية 2.يتم جمع المياه الرشية وإعادة تدويرها من خلال نظام الدورة المائية (يتم بناء نظام الدورة المائية من قبل المستخدم). |
|
12 |
نظام التحكم |
(ميتسوبيشي) جهاز تحكم، واجهة بشاشة لمسة، عرض مقياس تدفق. يمكن تعيين مدة الاختبار وتدفق المياه الكلي ومراقبته عبر الشاشة اللمسية. أوضاع التشغيل اليدوية والأتوماتيكية متاحة. |
|
13 |
تسجيل التسرب |
التفتيش اليدوي |
|
14 |
معالجة العينات |
تم تحميل العينة / تفريغها عن طريق الشاحنة. |
|
15 |
حماية السلامة |
حماية تسلسل المراحل، حماية التسرب، حماية الدائرة القصيرة، حماية التشغيل غير الطبيعي. |
لمحة عامة عن إجراءات الاختبار:
1.حدد مدة الاختبار عبر الشاشة اللمسية وفقًا لنموذج كومة الشحن.
2.تحميل كومة الشحن في الغرفة باستخدام عربة شاحنة إلى موقف التوقف.
3.بدء برنامج الاختبار عن بعد، النظام يؤدي اختبار هطول الأمطار تلقائيًا.
4.توقف عن الرش عند الانتهاء واستخرج العينة.
5.تقييم النتائج وتحديد الموافقة/الفشل على أساس البيانات المسجلة.
المكونات الرئيسية وقائمة العلامات التجارية:
|
لا، لا، لا |
مكون |
العلامة التجارية/المصدر |
الوحدة |
كمية |
ملاحظات |
|
1 |
شاشة لمسة |
(ويينتك) |
بي سي |
1 |
|
|
2 |
وحدة تحكم PLC |
(ميتسوبيشي) |
مجموعة |
1 |
|
|
3 |
مضخة الماء |
نانفانغ |
بي سي |
2 |
واحد يعمل وواحد في حالة تأهب |
|
4 |
إمدادات الطاقة |
مينويل (تايوان) |
بي سي |
1 |
|
|
5 |
الإرسال المتوسط |
أومرون |
مجموعة |
1 |
|
|
6 |
مفكّك الدوائر |
تشينت |
بي سي |
1 |
|
|
7 |
مقياس التدفق |
الصين |
بي سي |
1 |
|
|
8 |
مفتاح القرب |
يانغمينغ (تايوان) |
بي سي |
1 |
|
|
9 |
صمام الموليد |
هجوم جوي |
بي سي |
6 |
|
|
10 |
جهاز حماية المرحلة |
أومرون |
مجموعة |
1 |
|
|
11 |
أجزاء ميكانيكية |
(سينو) |
مجموعة |
1 |
|
|
12 |
البرمجيات |
(سينو) |
مجموعة |
1 |
|
|
13 |
أجهزة الرش |
(سينو) |
مجموعة |
24 |
|
