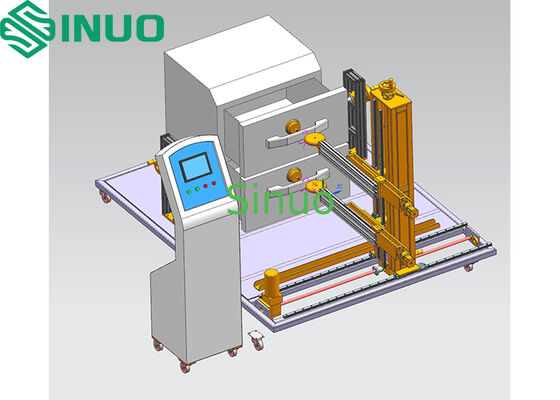

IEC62552:2015 جهاز اختبار متانة أجهزة التدفئة المستقلة
معلومات عن المنتج:
تم تصميم جهاز اختبار متانة الدرجات الحرارية المستقلة وفقًا لمتطلبات العملاء الخاصة.وهي مخصصة لاختبار متانة الأدراج الرأسية للخزانات العازلة الراسخةهذه المعدات الاختبارية الآلية بالكامل مناسبة لهيئات الشهادات ومختبرات المصنع و إدارات الاختبار الأخرى.
يستخدم النظام نظام تحكم ذكي PLC ناضج ، مجهز بآليات تنفيذ حركة قابلة للتعديل وأجهزة تركيب مخصصة. شاشة LCD ملونة تعمل باللمس هي القياسية ،يسمح بتحديد مسافة الاختبار مسبقاً، سرعة، عدد الدورات، ووقت إقامة فتح الباب / إغلاق. وهذا يسمح بمحاكاة واقعية لعملية الدرج اليدوي مع التحكم الذكي متعدد الوظائف.
المبدأ:
1.فتح: محرك الخدمة يدفع الذراع الميكانيكية، والتي تسحب ببطء مصعد مقبض الدرج مع حبل ناعم أو يستخدم كوب امتصاص متصل بفتح الدرج،فتح الدرج إلى 1520 ملم قبل فتحه بالكاملالمسافة القصوى لفتح الدرج: 470 ملم
2.الإغلاق: يدفع محرك الخدمة الذراع الميكانيكية لدفع عجلة الضغط ، مما يتسبب في إغلاق الدرج من 15 إلى 20 مم قبل أن يتم فتحها بالكامل إلى إغلاقها بالكامل.
3.تعريف الدورة: يتم احتساب تسلسل واحد من فتح وإغلاق كدورة واحدة. وتتكرر العملية تلقائيًا حتى يتم الوصول إلى العدد المحدد مسبقًا من دورات الاختبار، وعند هذه النقطة يتوقف النظام.
الهيكل:
هيكل الإطار الإجمالي، مع وضع العينات على منصة للحد من اهتزاز المعدات والتوتر النسبي الناجم عن الحركة.منصة القاعدة تدعم الأعمدة الرأسية التي تحتوي على آليتين للدراجات (أعلى وأسفل)، والتي يمكن ضبطها لاستيعاب الأدراج في مواقع مختلفة.
المعلمات التقنية:
|
لا، لا، لا |
البند |
المعلمات |
|
1 |
إمدادات الطاقة |
التيار المتردد 220 فولت، 50 هرتز، 2 كيلوواط |
|
2 |
التحكم الكهربائي |
التحكم الذكي بـ PLC |
|
3 |
واجهة العملية |
شاشة لمسة ملونة 7 بوصات |
|
4 |
القيادة |
محرك الخدمة |
|
5 |
نطاق عينة الاختبار |
WDH = (0.2 ~ 1.0 م) × (0.2 ~ 1.0 م) × (0.2~1.0 م)
|
|
6 |
عناصر الاختبار |
اختبار متانة أدراج الخزانات المعزولة |
|
7 |
محطة الاختبار |
محطة واحدة، قادرة على اختبار خزانة واحدة، مع تشغيل مستقل أو في وقت واحد الدرج العلوي والسفلي |
|
8 |
الأعمدة |
عمود واحد على المنصة ، مع آلية رفع متكاملة ؛ ذراعين ميكانيكيتين مستقلتين قابلتين للتعديل مثبتتين على العمود |
|
9 |
الأسلحة الميكانيكية |
جهازين لفتح/إغلاق الأدراج مثبتين على قاطير توجيه العمود |
|
10 |
أجهزة الشفط/القبض |
1)عدادة المقبض ×2 2)كوب امتصاص ×2 (للمدفعات بدون مقبض) |
|
|
تجربة السفر |
0·470 ملم، قابلة للتعديل عبر الشاشة اللمسية |
|
|
سرعة الدرج |
5~15 دورة/دقيقة، قابلة للتعديل عبر الشاشة اللمسية |
|
|
وقت الإقامة |
قابلة للتعديل 099999.9s عبر الشاشة اللمسية |
|
|
عدد دورات الدرج |
0999999, توقف تلقائي عند العد المحدد مسبقاً; تعرض الدورات المكتملة والدورات المتبقية; توقف/استئناف مدعوم |
|
|
أجهزة تحديد موقع الخزانة |
3 مجموعات، لتثبيت الجانب والخلف من الخزانة |
|
|
الحماية |
توقف الطوارئ، التسرب، الدائرة المختصرة، الإفراط؛ الشبكة الوقائية لمخاطر كسر الزجاج |
|
|
أبعاد الجهاز ووزنه |
الإطار: 1500×1800×1400 ملم، حوالي 200 كجم؛ خزانة التحكم: 600×600×1400 مم، حوالي 100 كجم |
|
|
رحلة العمود |
ذراع إلى الأمام / إلى الوراء: 0 ′′ 470 ملم (إثنان مستقلين) تعديل عمودي: ذراع السفلى 200 ∼ 500 مم، ذراع العلوية 500 ∼ 1000 مم
|
|
|
منصة القاعدة |
1500×1800 مم |
|
|
حمولة الدرج |
تم توفيرها من قبل العميل |
مقدمة وحدة النظام:
النظام هو وحدات، مصممة وتصنع بدقة وفقا للمعايير مع تعظيم التوحيد القياسي للمكونات، وضمان الأداء الأمثل والدعم الفني.توفر محركات الخدمة موثوقية عالية وعمر خدمة طويلالنظام مضغوط وجذاب بصريا وسهل الصيانة.
4.1 وحدة التلاعب
4.1.1 يحتوي على اثنين من أجهزة التلاعب لفتح / إغلاق الأدراج.
4.1.2 ثابت على العمود الرأسي على منصة القاعدة؛ الأذرع قابلة للتعديل عموديًا لتتناسب مع مختلف مواقع الدرج.
4.1.3 يتكون من محرك سيرفو + شريحة دقة + مصباح مخصص. يدير جهاز سيرفو خاضع للبرنامج المصباح على طول الشريحة لإجراء حركات خطية ، لتحقيق دورات متكررة لفتح / إغلاق الدرج.
4.2 الإطار
منصة فولاذية مع العينات
ثلاثة معدات عينة على المنصة، مع وسائد المطاط في النهايات لمنع تلف العينة.
4.3 نظام التحكم الكهربائي الذكي
4.3.1 يشمل خزانة التحكم، ودوائر التحكم، لوحة التحكم، ومكونات التحكم الأساسية.
4.3.2 التحكم الذكي بـ PLC (ميتسوبيشي) وشاشة لمس ملونة 7 بوصات.
4.3.3 البرمجيات النظامية التي تم تطويرها داخلياً؛ ويمكن تعيين سرعة الاختبار وعدد الدورات ومسافة السفر مسبقاً على الشاشة اللمسية، بما يفي بالكامل بمتطلبات المعايير.
التكوين الرئيسي:
|
النوع |
الاسم |
النموذج / المواصفات |
كمية |
الوحدة |
العلامة التجارية/الصانع |
|
التحكم الكهربائي |
جهاز تحكم الشاشة اللمسية |
(واينفيو) |
1 |
تم تعيين |
كوريا |
|
PLC |
(ميتسوبيشي) |
1 |
تم تعيين |
اليابان |
|
|
مفك الدوائر الحماية من التسرب |
63A |
1 |
الكمبيوتر |
تشينت |
|
|
المفتاح/الزر/المؤشر |
22ملم |
عدة |
الكمبيوتر |
تشينت HK |
|
|
إرسال |
2J,4J |
عدة |
تم تعيين |
أومرون |
|
|
قم بتبديل مصدر الطاقة |
S150 |
1 |
تم تعيين |
أعني جيداً |
|
|
كأس الشفط |
|
2 |
تم تعيين |
الصين |
|
|
الهيكل |
محرك الخدمة |
/ |
2 |
تم تعيين |
الصين |
|
القيادة |
/ |
2 |
تم تعيين |
الصين |
|
|
الأجهزة |
/ |
3 |
تم تعيين |
|
|
|
الإطار |
/ |
1 |
تم تعيين |
|
|
|
البرمجيات |
البرنامج |
/ |
1 |
تم تعيين |
|
فيديو
فيديو
|
|
