| الـ MOQ: | 1 |
| السعر: | Customized |
| التعبئة القياسية: | حالة الخشب الرقائقي |
| فترة التسليم: | 30 يوما |
| طريقة الدفع او السداد: | تي/تي |
| القدرة على التوريد: | 10 مجموعات في الشهر |

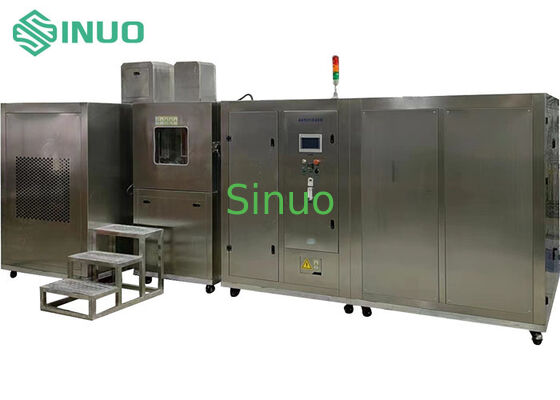

غرفة اختبار غبار الرمل بتدفق هواء طبقي عالي التركيز MIL-STD-810G
نظرة عامة على المنتج:
هذه المعدات مناسبة لاختبار المنتجات الكهربائية والإلكترونية، وقطع غيار السيارات والدراجات النارية، والأختام في البيئات المتربة لمنع دخول الرمال والغبار إلى الأختام والأغلفة. وهي تتحقق من أداء المنتجات الكهربائية والإلكترونية، وقطع غيار السيارات والدراجات النارية، والأختام في البيئات المتربة أثناء الاستخدام والتخزين والنقل. الغرض من الاختبار هو تحديد الآثار الضارة المحتملة للجزيئات المحمولة بالهواء على المنتجات الكهربائية. يمكن استخدام الاختبار لمحاكاة بيئات الهواء المفتوح المتربة التي تسببها العوامل البيئية الطبيعية أو الاضطرابات البشرية مثل حركة المركبات.
مبدأ التصميم: تم تصميم قمع مخروطي مع منفذ لتجميع الغبار في الأسفل. تم تركيب مروحة طرد مركزي عالية الضغط في منفذ سحب الغبار (على الجانب الأيمن) لسحب الغبار وإرساله إلى قاع الغرفة الداخلية، عبر الأسفل إلى الجانب الأيسر من الغرفة، ثم إلى غرفة المعالجة المسبقة. يتم نفخ الغبار في غرفة الاختبار من اليسار، ويتم نفخ الغبار أفقيًا إلى اليمين، مما يبدأ دورة مستمرة.
المعايير المطبقة:
يتوافق مع MIL-STD-810G، IEC 60068-2-68 إلخ.
المواصفات الفنية:
| أبعاد الغرفة الداخلية | 1000 × 1000 × 1000 مم (عرض × ارتفاع × عمق) |
| الأبعاد الخارجية التقريبية | حوالي 7500 × 2500 × 4500 مم (عرض × ارتفاع × عمق) (قد تختلف الأبعاد الفعلية) بما في ذلك مجرى الهواء |
| نطاق درجة الحرارة | درجة حرارة الغرفة ± 10-80 درجة مئوية (قابلة للتعديل) |
| نطاق الرطوبة | <25% رطوبة نسبية |
| غبار ناعم | ≤75 ميكرومتر |
| غبار خشن | ≤150 ميكرومتر |
| التركيز | 2 ± 0.5 جم/متر مكعب |
| سرعة تدفق الهواء | 5 م/ث ± 0.5 م/ث؛ |
| جرعة التلك | 2-5 كجم/متر مكعب (تتطلب هذه المعدات 25 كجم) |
| المعايير | GB2423.37-2006 اختبار Lc1 / IEC 60068-2-68 |
| مزود الطاقة | 380 فولت ± 10% فولت (ثلاثي الطور بخمسة أسلاك، مع قاطع دائرة منفصل 80 أمبير؛ يجب أن يحتوي قاطع الدائرة على أطراف؛ يجب أن يكون سلك الطاقة على الأقل 10 مم مربع). |
| التلوث، الإشعاع الكهرومغناطيسي | يلبي المعايير والمتطلبات ذات الصلة |
|
طريقة الهيكل (وحدة تحكم متكاملة وغرفة اختبار) |
1. الجزء السفلي من الغرفة على شكل قمع، مع محرك استعادة الغبار في الأسفل للمساعدة في عملية جمع الغبار.
2. غرفة الاختبار مكعبة تقريبًا، ويبلغ طول ضلعها في مقطع تدفق الهواء ثلاثة أضعاف الحد الأقصى لطول الضلع الرأسي أو الأفقي لمقطع العينة العمودي على اتجاه تدفق الهواء. تحتوي غرفة الاختبار على وظيفة تسخين.
3. تشمل غرفة الاختبار غرفة معالجة مسبقة، وكلا الغرفتين لهما نفس مقطع تدفق الهواء. يتم تركيب شفرة توجيه الهواء خلف مدخل قناة الهواء المؤدية إلى غرفة المعالجة المسبقة. يتم إنشاء تدفق هواء طبقي أفقي من خلال الترتيب العام. يقع جهاز النفخ لتوليد تدفق الهواء في الجزء الخلفي من غرفة الاختبار. يتم سحب الهواء من غرفة الاختبار وإرساله إلى غرفة المعالجة المسبقة عبر قناة الهواء. جهاز إزالة الغبار خارجي ومتصل عبر مجاري الهواء.
|
| مادة الجدار الخارجي | فولاذ مقاوم للصدأ عالي الجودة SUS304 |
| مادة الغرفة الداخلية |
فولاذ مقاوم للصدأ SUS304
|
| نافذة المراقبة | باب الغرفة به نافذة مراقبة كبيرة. |
| مجرى الهواء |
يضمن تصميم مجرى الهواء الفريد أن تولد الغرفة تدفق هواء طبقي عالي التركيز.
|
| الهيكل الأساسي | يتكون من غرفة معالجة مسبقة، وغرفة اختبار، ومنفذ سحب الغبار، وصندوق تجميع الغبار، وجهاز نفخ الغبار الدوار، ونظام تفريغ، وخزان تخزين الغبار، وصمام تدفق، ونظام تسخين، وشفرة ارتداد، وقرص دوار للعينة، وشبكة واقية، وأنبوب إعادة الغبار لمقياس التركيز، إلخ. |
| نافذة المراقبة | الباب مجهز بنافذة مراقبة، ونافذة مراقبة مقاومة للضباب مع تسخين بغشاء مقاوم. |
| الإضاءة | الغرفة مجهزة بإضاءة LED عالية الكثافة في الأعلى، والتي تسقط الضوء في الغرفة عبر نافذة شفافة في الأعلى؛ يتم التحكم فيها بواسطة مفتاح مستقل. |
| شاشة تعمل باللمس |
نظام تحكم ذكي PLC وشاشة تعمل باللمس (تم تطويره ذاتيًا بواسطة SINUO) |
| مقياس التركيز |
يتم نقل إشارات التحكم التناظرية إلى وحدة PLC للتحكم الدقيق. |
| نظام التسخين | سلك تسخين من الفولاذ المقاوم للصدأ 316 |
| نظام التفريغ | صمام تنظيم الضغط، فوهة، مجموعة تنظيم الضغط، أنبوب توصيل، مضخة تفريغ |
| وحدة التحكم |
يتم استخدام وحدة تحكم منطقية قابلة للبرمجة (PLC) (تحتوي وحدة التحكم هذه على مجموعة متنوعة من وظائف التحكم المحددة بشكل تعسفي كما هو موضح أدناه).
|
| حجم الشبكة المعدنية | قطر السلك الاسمي 50 ميكرومتر، مسافة السلك الاسمية 75 ميكرومتر أو أقل من 150 ميكرومتر |
| المروحة | مروحة طرد مركزي بلاستيكية بالكامل |
وظائف الحماية والسلامة:
شروط استخدام المعدات:
الظروف البيئية: يجب أن يكون موقع المعدات خاليًا من الاهتزازات القوية، والتداخل الكهرومغناطيسي القوي، والتركيزات العالية من الغبار والمواد المسببة للتآكل، وأشعة الشمس المباشرة، أو الإشعاع المباشر من مصادر حرارة أخرى.
عرض نظام الاختبار:
فيديو
فيديو
فيديو
|
|
