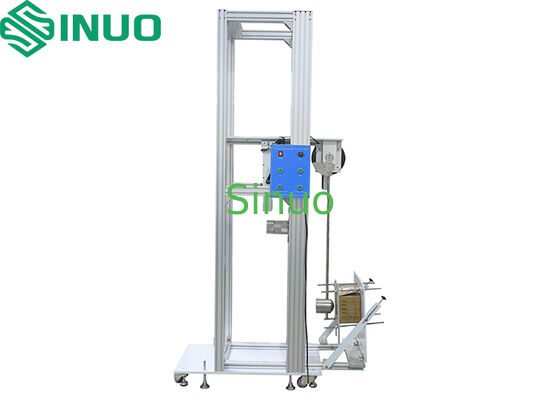

IEC 60670-1:2024 جهاز اختبار تأثير مطرقة البندول العالي والمنخفض
| Striking Elements: | IK01-IK11 | Equivalent Mass: | 250 جرام، 500 جرام، 1.7 كجم، 5 كجم، 10 كجم |
| Pendulum Tube: | الطول 1000㎜، القطر الخارجي 9 ملم و15.9 ملم | Impact Stroke: | 200-1200mm |
| Sample Fixture: | لوح من الخشب الرقائقي بسمك 8 مم ومساحة 175 مربعًا | Control Mode: | الوضع الكهربائي، مدفوعا بمحرك |
| High Light: | اختبار مطرقة البندول IEC 60670-1,جهاز اختبار تأثير عال منخفض,معدات اختبار تأثير الأجهزة الكهربائية |
||
- IEC60068-2-75:2014 "اختبار البيئة للمنتجات الكهربائية والإلكترونية الجزء 2: أساليب الاختبار - اختبار Eh: اختبارات المطرقة IDT"
- IEC60598-1:2017 "المصابيح-الجزء 1: المتطلبات والفحوصات العامة"
- EC62262:2002 "درجات الحماية التي توفرها أغطية المعدات الكهربائية ضد الآثار الميكانيكية الخارجية (رمز IK) "
- IEC 60670-1:2024 "صناديق وأحواض المعدات الكهربائية المخصصة للمنازل والمرافق الكهربائية الثابتة المشابهة - الجزء 1: المتطلبات العامة" الشكل 23
| المعلم | المواصفات |
|---|---|
| العناصر البارزة (طاقة/ج) | 0.14J (IK01) ، 0.2J (IK02) ، 0.35J (IK03) ، 0.5J (IK04) ، 0.7J (IK05) ، 1J (IK06) ، 2J (IK07) ، 5J (IK08) ، 10J (IK09) ، 20J (IK10) ، 50J (IK11) |
| الكتلة المكافئة في كيلوغرام | 250g، 500g، 1.7kg، 5kg، 10kg لـ 2J، 5J، 10J، 20J، 50J (راجع الجدول 1) |
| مادة العناصر البارزة | الفولاذ |
| أنبوب البندول | طول 1000 ملم، قطر خارجية 9 ملم و 15.9 ملم، سمك الجدار 1.5 ملم أنبوب الفولاذ |
| نقطة التأثير | قابلة للتعديل الكهربائي صعودا وهبوطا، السباق: 200-1200mm |
| ارتفاع السقوط | 0-500 ملم، عرض الحجم |
| معدات العينة لـ IEC 60670-1:2024 |
ورقة من الخشب المقارن سميكة 8 ملم و 175 مربع
|
| الرفع | وضع كهربائي، مدفوع بمحرك |
| طريقة إطلاق عنصر الأثر | الإفراج الكهرومغناطيسي |
| صفيحة القاعدة | صفيحة أساسية ثقيلة من الفولاذ المقاوم للحمل |
| طريقة التحرك | مع العجلات، يمكن نقلها إلى العينة موقف نقطة التأثير |
| وظيفة مكافحة الاصطدام الثانوي | نعم.. |
| رمز إيك | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 | IK11 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| الطاقة / J | أ | 0.14 | 0.2 | 0.35 | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 |
الملاحظة 2: تستخدم بعض المعايير الأخرى رقم واحد للإشارة إلى طاقة الاصطدام المحددة. لتجنب الخلط معها ، يتم تمثيل رقم الميزة بعلامتين.
a: غير محمي وفقاً لهذه المعيار
