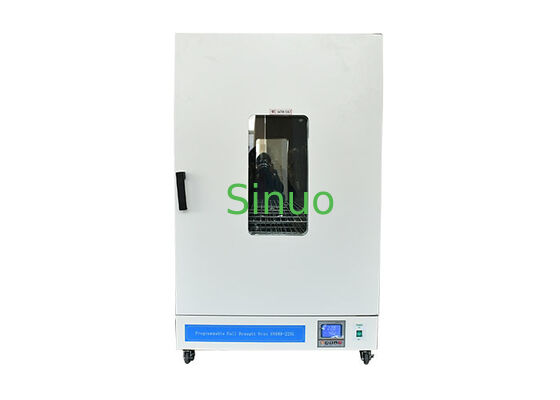

IEC 62133-1 غرفة اختبار التأثير الحراري للبطارية 200 درجة مئوية معدات اختبار إساءة الاستخدام الحراري
| Temperature Range: | درجة الحرارة المحيطة ~ 200 درجة مئوية | Temperature Control Accuracy: | ±0.5 درجة مئوية |
| Temperature Uniformity: | ±2.0 درجة مئوية (بدون تحميل) | Heating Rate: | 5°C±2°C/دقيقة (RT~150°C) |
| Control Method: | التحكم في شاشة اللمس PLC | Working Chamber Size: | العرض 800 × الارتفاع 850 × العمق 600 ملم |
| Insulation Material: | الصوف الزجاجي عالي الكثافة | Air Circulation System: | دوران الهواء المسطح القسري |
معدات اختبار سوء الاستخدام الحراري للبطارية مصممة لتقييم شامل لسلامة البطارية في ظل ظروف الإجهاد الحراري.
تم تصميم غرفة اختبار التأثير الحراري للبطارية من أجل إساءة استخدام البطارية الحرارية واختبار التأثير الحراري بما يتوافق مع معايير سلامة البطارية الدولية بما في ذلك IEC62133-1:2017 وIEC62133-2:2017 وIEC60086-4:2019.
تعمل معدات الاختبار الاحترافية هذه على محاكاة الظروف البيئية ذات درجات الحرارة العالية عن طريق وضع البطاريات داخل غرفة تدوير الهواء الساخن القسري. يقوم النظام بتسخين البطارية إلى درجة حرارة محددة مسبقًا بمعدل تسخين يمكن التحكم فيه ويحافظ على ظروف حرارية مستقرة لفترات محددة، مما يتيح للشركات المصنعة تقييم أداء سلامة البطارية تحت الضغط الحراري.
يستخدم على نطاق واسع في مختبرات بطاريات الليثيوم، ومراكز اختبار البطاريات الكهربائية، وتصنيع الإلكترونيات الاستهلاكية، واختبار نظام تخزين الطاقة، ومختبرات إصدار الشهادات.
- IEC62133-1:2017 البند 7.3.5
- IEC62133-2:2017 البند 7.3.4
- IEC60086-4:2019 البند 6.5.7
- نظام التحكم بدرجة الحرارة PID عالي الدقة
- دوران قسري للهواء الساخن لتوحيد درجة الحرارة بشكل ممتاز
- PLC شاشة تعمل باللمس واجهة التحكم الذكية
- غرفة داخلية من الفولاذ المقاوم للصدأ SUS304 مع مقاومة للتآكل
- هيكل خارجي من الفولاذ المطلي بمسحوق SECC
- استعادة سريعة لدرجة الحرارة بعد فتح الباب
- محرك طويل المحور مقاوم لدرجات الحرارة العالية ومنفاخ توربو
- حماية سلامة متعددة بما في ذلك الحماية من درجة الحرارة الزائدة والحمل الزائد
- نافذة مراقبة اختيارية من الزجاج المقسى مع قرص متفجر
- أداء تسخين مستقر لاختبار سلامة بطارية الليثيوم
- أبعاد الغرفة المخصصة متاحة عند الطلب
| غرض | مواصفة |
|---|---|
| اسم المنتج | غرفة اختبار التأثير الحراري للبطارية |
| نطاق درجة الحرارة | درجة الحرارة المحيطة ~ 200 درجة مئوية |
| دقة التحكم في درجة الحرارة | ±0.5 درجة مئوية |
| توحيد درجة الحرارة | ±2.0 درجة مئوية (بدون تحميل) |
| معدل التدفئة | 5°C±2°C/دقيقة (RT~150°C) |
| طريقة التحكم | التحكم بشاشة اللمس PLC |
| حجم غرفة العمل | العرض 800 × الارتفاع 850 × العمق 600 ملم |
| الأبعاد الخارجية | العرض 1140 × العمق 1130 × الارتفاع 1620 ملم |
| مادة الغرفة الداخلية | SUS304 مرآة الفولاذ المقاوم للصدأ |
| مادة الغرفة الخارجية | صفيحة فولاذية SECC مع طلاء مسحوق |
| المواد العازلة | الصوف الزجاجي عالي الكثافة |
| نافذة المراقبة | الزجاج المقسى مع القرص المنفجر |
| التنقل | عجلات عالمية مثبتة |
| مزود الطاقة | تيار متردد 220 فولت ±10%، 50 هرتز |
| قوة التدفئة | تقريبا. 5 كيلو واط |
| نظام دوران الهواء | دوران الهواء المسطح القسري |
| نظام التدفئة | معرف المنتج + SSR |
| محرك | محرك طويل المحور مقاوم لدرجات الحرارة العالية |
| نوع المنفاخ | مروحة توربو متعددة المكره |
تعتمد الغرفة نظام تداول نقل الهواء القسري عالي الكفاءة. يقوم محرك التدوير بتشغيل المروحة التوربينية لتدوير الهواء الساخن بشكل مستمر من خلال نظام التدفئة والغرفة الداخلية، مما يضمن ما يلي:
- توزيع موحد لدرجة الحرارة
- انخفاض استهلاك الطاقة
- ظروف الاختبار الحراري مستقرة
- استعادة سريعة لدرجة الحرارة بعد تشغيل الباب
- محرك طويل المحور بقوة 1 حصان ومقاوم لدرجات الحرارة العالية
- منفاخ توربو متعدد المكره مع لوحة تدفق هواء قابلة للتعديل
- هيكل مجاري الهواء الداخلي الأمثل لتدفق الهواء بسلاسة
