نظام اختبار IPX1-IPX8 الصلب للماء الكامل لامتثال IEC 60529
| Applied Standard: | IEC 60529 | IP Degrees: | IPX1~IPX8 |
| Control Method: | برنامج PLC | Display Device: | شاشة تعمل باللمس |
| Drip Area: | 1000 × 1000 مم | Oscillating Tubes: | R200~R1600 مم |
| IPX7 Tank: | الفولاذ المقاوم للصدأ، 500 لتر | IPX8 Tank: | القطر 0.6 م |
| لا. | اسم المكون | رمز IP | تحديد |
|---|---|---|---|
| 1 | جهاز اختبار تنقيط المطر العمودي | IPX1~2 | منطقة التنقيط: 1000 مم * 1000 مم |
| 2 | جهاز اختبار الأنابيب المتذبذبة | IPX3~4 | نصف قطر الأنبوب المتعدد: R200mm إلى R1600mm |
| 3 | فوهة الرش | IPX3~4 | التشغيل اليدوي للمناطق التي يصعب الوصول إليها |
| 4 | فوهة خرطوم | IPX5~6 | اختبار نفاثات المياه ذات الضغط العالي |
| 5 | غرفة الغمر المتكاملة ونظام التحكم | IPX7 | حجم الغرفة: 650 مم * 600 مم * 1500 مم |
| 6 | خزان الغمر العميق | IPX8 | وعاء الضغط: φ600*1000mm |
| 7 | القرص الدوار | ملحق | φ600 مم، قدرة تحمل 150 كجم |
- ارتفاع صندوق التنقيط الذي يتم التحكم فيه بواسطة المحرك
- فلتر دقيق من الفولاذ المقاوم للصدأ لترشيح الأوساخ
- نظام الهواء المضغوط لمنع انسداد الإبرة
- فوهات إبرة طبية من الفولاذ المقاوم للصدأ
- استبدال الفوهة بدون أدوات
| المعلمة | مواصفة |
|---|---|
| طلب | اختبار IPX1، IPX2 |
| منطقة المطر | 1000 مم × 1000 مم |
| مادة الخزان | الفولاذ المقاوم للصدأ |
| فتحة التنقيط | ￠0.4 ملم |
| مسافة الثقب | 20 ملم |
| تدفق الأمطار | 1 مم/دقيقة، 3 مم/دقيقة، معلمات مجموعة المستخدم (خطأ ±0.5 مم/دقيقة) |
| ارتفاع نازف الماء | 200 ملم (يتم التحكم فيه تلقائيًا) |
| وقت الاختبار | الحد الأدنى 10 دقائق (قابل للتكوين بواسطة المستخدم) |
| مادة الجسم | سبائك الألومنيوم الصناعية |
| الأبعاد (الطول × العمق × الارتفاع) | 1100×1200×2800 ملم |
| المعلمة | مواصفة |
|---|---|
| إمدادات المياه | > 10 لتر / دقيقة ± 5٪ ماء نظيف مفلتر |
| أنابيب تتأرجح | R200mm، R400mm، R600mm، R800mm، R1000mm، R1200mm، R1400mm، R1600mm (الفولاذ المقاوم للصدأ) |
| ثقب الإبرة | Φ0.4mm |
| زاوية متضمنة | IPX3: 120 درجة؛ IPX4: 180 درجة |
| زاوية التأرجح | الحد الأقصى ± 175 درجة (قابل للضبط مسبقًا) |
| سرعة التأرجح | IPX3: 4 ثوانٍ/الوقت (2×120 درجة)؛ IPX4: 12 ثانية/الوقت (2×360 درجة) |
| تدفق المياه | 0.07 لتر/دقيقة لكل ثقب (قابل للتكوين) |
| وقت الاختبار | 0.01S ~ 99 ساعة 59 دقيقة (قابل للضبط مسبقًا) |
| مقياس الضغط | 0 ~ 0.25 ميجا باسكال |
| المعلمة | مواصفة |
|---|---|
| إمدادات المياه | 50 ~ 150 كيلو باسكال من الماء النظيف |
| قطر الفوهة | الخارجية: Ф102mm؛ كروية: SФ75.5mm |
| تكوين الثقب | إجمالي 121 فتحة: فتحة متوسطة واحدة، 24 فتحة داخلية (30 درجة)، 96 فتحة خارجية (15 درجة) |
| قطر الثقب | Ф0.5mm |
| مادة | النحاس |
| تدفق المياه | 10 لتر/دقيقة ±5% (قابل للتعديل بمقياس التدفق) |
| يربك | قابل للإزالة لاختبار IPX4 |
| المعلمة | مواصفات IPX5 | مواصفات IPX6 |
|---|---|---|
| إمدادات المياه | > 12.5 لتر/دقيقة±5% ماء نظيف | > 100 لتر / دقيقة ± 5٪ ماء نظيف |
| قطر الفوهة | Ф6.3mm | Ф12.5mm |
| تدفق المياه | 12.5 ± 0.625 لتر / دقيقة | 100±5 لتر/دقيقة |
| المسافة إلى الضميمة | 2.5 ~ 3 م | 2.5 ~ 3 م |
| وقت الاختبار | ≥1 دقيقة/م² (3 دقائق على الأقل) | ≥1 دقيقة/م² (3 دقائق على الأقل) |
| متطلبات غرفة الاختبار | العرض> 3 م مع الصرف | العرض> 3 م مع الصرف |
- إمدادات المياه لاختبار IPX1 ~ IPX6
- اختبار الغمر في الماء IPX7
- تخزين المياه لاختبار IPX8
- التحكم الآلي لجميع المعدات المقاومة للماء
- درجة حرارة ثابتة وتدفق مستمر لإمدادات المياه
- التحكم في درجة الحرارة PID: درجة حرارة الغرفة ~ 65 درجة مئوية (±3 درجة مئوية)
- إمدادات المياه ذات التدفق المزدوج (التدفق الكبير والصغير)
- دعامة رفع أوتوماتيكية للغمر IPX7
- نظام ترشيح دقيق من الفولاذ المقاوم للصدأ
- هيكل من سبائك الألومنيوم الصناعية
- واجهة شاشة تعمل باللمس مع التحكم PLC
- وعاء الضغط: خزان من الفولاذ المقاوم للصدأ، قطر 0.6 م، ارتفاع 1.2 م
- نطاق تعديل الضغط: 0 ~ 5bar (قابل للتخصيص)
- نظام الضغط: مضخة من الفولاذ المقاوم للصدأ + محول التردد
- دقة قياس الضغط: 0.25 درجة، النطاق: 6 بار
- وقت الاختبار: 0-99 دقيقة قابلة للبرمجة
- الحد الأقصى للضغط: 5bar
- نظام حماية مفتاح الضغط
- وصلة خرطوم سلك فولاذي عالي الضغط 3/4
| المعلمة | مواصفة |
|---|---|
| قطر القرص الدوار | Ø600 مم |
| سرعة القرص الدوار | 1 دورة في الدقيقة |
| زاوية قابلة للإمالة | مواضع 0° و15° |
| زاوية دوران الاختبار | 90 درجة، دوران مستمر |
| مادة الجسم | سبائك الألومنيوم الصناعية |
| الأبعاد (الطول × العمق × الارتفاع) | 800 × 800 × 250 ملم |
| سعة التحميل | 150 كجم كحد أقصى |
| يتحكم | تحكم عكسي عبر خزانة التحكم |

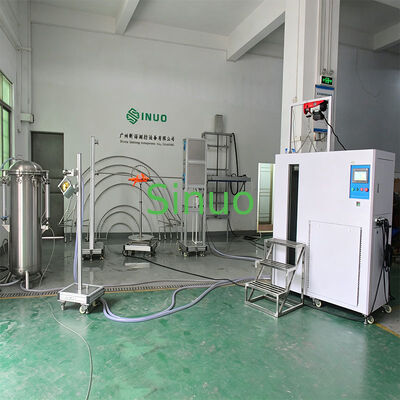

الحل الكامل لاختبار مقاومة الماء IPX1-IPX8 للامتثال للمعيار IEC 60529
يعد نظام اختبار مقاومة الماء المتكامل IPX1-IPX8 كامل المواصفات IEC 60529 حلاً شاملاً مصممًا للمصنعين ومختبرات الاختبار وهيئات إصدار الشهادات ومعاهد البحوث التي تتطلب اختبارًا كاملاً لحماية دخول المياه.
على عكس إعدادات الاختبار التقليدية التي تتطلب أنظمة مستقلة متعددة لتصنيفات IPX المختلفة، يجمع هذا الحل المتكامل بين إمكانيات اختبار IPX1 وIPX2 وIPX3 وIPX4 وIPX5 وIPX6 وIPX7 وIPX8 في منصة واحدة فعالة.
باستثمار واحد، يمكن للمستخدمين إجراء مجموعة كاملة من اختبارات مقاومة الماء التي تتطلبها المواصفة IEC 60529 والمعايير الدولية ذات الصلة.
المعايير المعمول بها
- إيك 60529
- ايزو 20653
- إيك 60598
- إيك 60335
- إيك 62196
- إيك 61851
- متطلبات اختبار مقاومة للماء UL
المزايا الرئيسية
✔ نظام واحد متكامل لاختبار IPX1-IPX8
✔ تصميم متوافق مع IEC 60529
✔ تقليل متطلبات مساحة المختبر
✔ انخفاض تكاليف الاستثمار في المعدات
✔ تحسين كفاءة الاختبار
✔ مناسب لتطوير المنتجات وإصدار الشهادات ومراقبة الجودة
التطبيقات النموذجية
- أجهزة منزلية
- معدات شحن المركبات الكهربائية
- موصلات EV وبنادق الشحن
- الالكترونيات الاستهلاكية
- المنتجات الكهربائية الخارجية
- منتجات الإضاءة LED
- حزم البطاريات وأنظمة تخزين الطاقة
- مكونات السيارات
- معدات التحكم الصناعية
لماذا تختار نظام اختبار IPX1-IPX8 المتكامل؟
تستخدم العديد من المختبرات أنظمة منفصلة لاختبارات التقطير والرش والنفث والغمر، مما يؤدي إلى ارتفاع تكاليف الاستثمار وزيادة متطلبات المساحة الأرضية.
يتيح نظام اختبار مقاومة الماء IPX1-IPX8 المتكامل من Sinuo للمستخدمين إكمال جميع اختبارات الحماية من دخول المياه المطلوبة باستخدام حل واحد منسق، مما يحسن كفاءة المختبر ويبسط إدارة المعدات.
سواء كنت تقوم ببناء معمل اختبار جديد أو ترقية المرافق الحالية، فإن هذا النظام يوفر حلاً عمليًا وفعالاً من حيث التكلفة لاختبار IEC 60529 الكامل لمقاومة الماء.
ما هي اختبارات IPX التي يمكن إجراؤها؟
| امتحان | وصف |
|---|---|
| IPX1 | قطرات الماء المتساقطة عموديا |
| IPX2 | اختبار المياه المتساقطة المائلة |
| IPX3 | اختبار رش الأنبوب المتأرجح |
| IPX4 | اختبار دفقة الماء |
| IPX5 | اختبار المياه النفاثة |
| IPX6 | اختبار نفث الماء القوي |
| IPX7 | اختبار الغمر المؤقت |
| IPX8 | اختبار الغمر المستمر |
هل تحتاج إلى حل كامل لاختبار مقاومة الماء IPX1-IPX8؟
✔استشارة فنية مجانية
✔ المساعدة في تخطيط المختبر
✔ حلول اختبار مخصصة
✔ دعم التثبيت العالمي
احصل على اقتراحك خلال 24 ساعة
