IEC 61009-1 اختبار الحياة الميكانيكية والكهربائية لقطع الدوائر

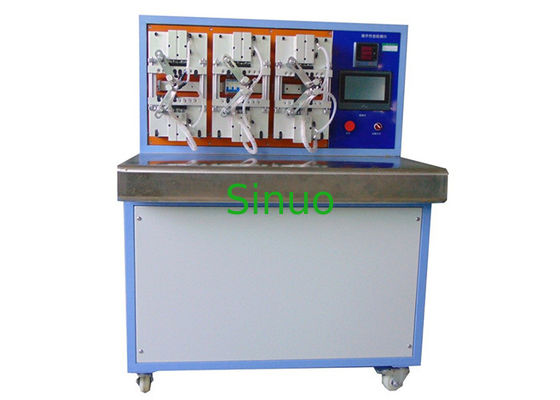

جهاز اختبار الحياة الميكانيكية والكهربائية لقاطع الدائرة IEC 61009-1

المعايير والبنود:

يتوافق جهاز الاختبار مع المتطلبات القياسية لـ IEC 61009-1:2012، IEC 60898-1:2015 البند 9.11، إلخ.

يمكنه إجراء اختبار الحياة الميكانيكية والكهربائية على قاطع الدائرة، ويمكن لخزانة الحمل الداعمة تحقيق الاختبار تحت الحمل على قاطع الدائرة في ظل ظروف الجهد المقنن والتيار المقنن. يمكن استخدامه أيضًا للتحقق من آليات التحرير الخالية من التعثر. يتم استخدام نظام التحكم المستقل PLC + بشاشة تعمل باللمس لإكمال التحكم التلقائي في منتجات الاختبار. يتم استخدام تقنية التحكم التلقائي في عملية الاختبار، والتي يمكنها إكمال إحصائيات وتلخيص أوقات الاختبار، والتحكم في وقت الإغلاق ووقت الفتح، والحكم بذكاء على ما إذا كانت جهات الاتصال جيدة أم سيئة. استخدم شاشة اللمس ووحدة التحكم المنطقية القابلة للبرمجة PLC كوحدة التحكم الرئيسية، واستخدم الأسطوانة كقوة دافعة لفتح وإغلاق قاطع الدائرة. بالنسبة لقاطع الدائرة الذي يتم فتحه وإغلاقه تلقائيًا، توفر الآلة مصدر طاقة DC و AC لإمداد طاقة قاطع الدائرة، ويتم تحقيق تأثير التحكم في فتح وإغلاق قاطع الدائرة عن طريق التحكم في مصدر الطاقة.

الميزات:

1. يعتمد صندوق المعدات هيكلًا فولاذيًا متكاملًا عالي الجودة، ولوحة إغلاق مرشوشة، والسطح مرشوش بمادة مضادة للكهرباء الساكنة ومضادة للصدأ ومضادة للتآكل.

2. يتم وضع الألواح وأزرار التشغيل على الجانب الأيمن من الجهاز، وهو مناسب للاستخدام وجميل المظهر.

3. الجهاز مزود بصندوق واقٍ، ويتم إجراء الاختبار في الصندوق للحماية.

4. الجهاز متوافق مع إنتاج منتجات قاطع الدائرة المصنوعة من البلاستيك المصبوب 3P-4P والمنتجات ذات مواصفات التيار من 63A إلى 125A.

5. لا يتم استخدام تيار الإطار للاختبار في نفس الوقت. الجهاز مزود بمجموعة من أدوات التثبيت الأوتوماتيكية للفتح والإغلاق. يعتمد تيار الجهاز على شكل المنتج. على سبيل المثال، يكون التيار موصلاً عند إغلاق المنتج، ويكون التيار غير موصل بعد فتح المنتج، وتتكرر الدورة بالتسلسل، والتيار الحمل قابل للتعديل، ويتراكم التيار من 1-125A، ويمكن ضبط عدد مرات الفتح والإغلاق يدويًا. (غير محدود، متاح على واجهة معلمات شاشة اللمس للإعداد) يحتوي الجهاز على ما مجموعه أربعة أزواج من أدوات التثبيت، ويمكن اختبار منتج واحد فقط في كل مرة، ومصدر طاقة الاختبار عبارة عن مجموعة واحدة.

المعايير الفنية:

الموديل	SN2503
طريقة التحكم الكهربائي	تحكم متكامل ذكي PLC، تشغيل واجهة تعمل باللمس بين الإنسان والآلة
عناصر الاختبار	1. اختبار عمر قاطع الدائرة غير الأوتوماتيكي للفتح والإغلاق 2. اختبار عمر قاطع الدائرة الأوتوماتيكي للفتح والإغلاق
منتج الاختبار	3~125A، متوافق مع اختبار الحياة الميكانيكية والكهربائية لقاطع الدائرة المصغر أحادي القطب ~ رباعي الأقطاب على التوالي، وليس الاختبار في نفس الوقت
وضع التعثر	يقوم الملف الكهرومغناطيسي الخاص بقاطع الدائرة أو الأسطوانة الخارجية بدفع التعثر والإغلاق
وضع القيادة	محرك الأسطوانة
محطة الاختبار	3 محطات
إمداد جهد ملف قاطع الدائرة	AC0~300V
طريقة ضبط الجهد	تعديل تلقائي
الدقة	0. 1V
الدقة	2±٪
إمداد جهد ملف قاطع الدائرة	DC0~60V
طريقة ضبط الجهد	تعديل تلقائي
الدقة	0. 1V
الدقة	2±٪
إعداد وقت الإغلاق	1~999.9 ثانية
إعداد وقت الفتح	1~999.9 ثانية
إعداد أوقات الفتح والإغلاق	1~999999
وظيفة الحماية	الجهد الزائد، التيار الزائد، ماس كهربائي
جهاز إنذار صوتي وضوئي	تذكير المشغل في الوقت المناسب أثناء الاختبار أو عند ظهور منتجات اختبار غير مؤهلة
الأبعاد	1200 مم × 800 مم × 1500 مم
الوزن	حوالي 200 كجم
