آلة اختبار ارتفاع درجة حرارة خصائص تعثر قاطع الدائرة الكهربائية IEC 60898-1
| Applied Standard: | IEC60898-1 | Applied Clause: | 9.8 ، 9.9 و 9.10 |
| Test Station: | قابلة للتخصيص | Sample Specification: | 2.5 ~ 125a |
| Output AC Current: | 1 ~ 320a | Output AC Voltage: | 1-5 فولت |
| High Light: | معدات اختبار IEC 61000-4-12 EMC,معدات اختبار 4KV EMC,مولد اختبار إشارة الموجة الرنينية |
||

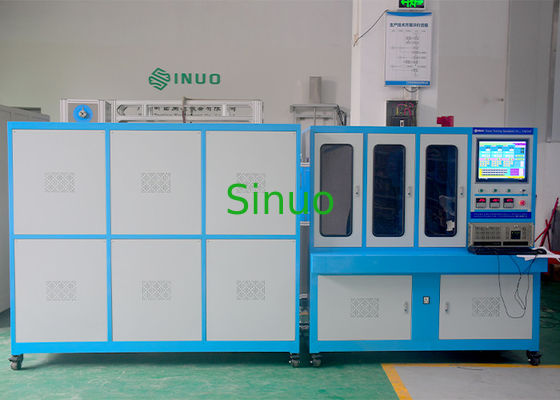

آلة اختبار خصائص تعثر قاطع الدائرة الكهربائية IEC 60898-1 وارتفاع درجة الحرارة
نظرة عامة على المنتج:
تم تصميم وتصنيع معدات الاختبار وفقًا للمتطلبات القياسية لـ
البند 9.8 و 9.9 و 9.10 من IEC60898-1، والبند 7.2.1 وما إلى ذلك من IEC 60947-1.
وهي مصممة للتحقق من أن قاطع الدائرة الكهربائية يتوافق مع المتطلبات، والتي تنطبق على 1.13 مرة و 1.45 مرة و 2.55 مرة من التيار المقنن للاختبار لمعرفة ما إذا كان يتعثر في غضون الوقت المحدد. يمكن لمعدات الاختبار أيضًا اختبار خصائص التعثر الفوري لقاطع الدائرة الكهربائية، أي تطبيق 3 إلى 20 ضعف التيار المقنن للاختبار لمعرفة ما إذا كان يقفز خارج الوقت. يلبي أيضًا متطلبات اختبار 28 يومًا واختبار ارتفاع درجة الحرارة.
إنها مناسبة للاختبار عبر الإنترنت لقواطع الدائرة الكهربائية ذات الغلاف المصبوب وقواطع الدائرة الكهربائية المصغرة قبل مغادرة المصنع. إنها معدات ضرورية لاختبار الأداء الكهربائي لمصنعي قواطع الدائرة الكهربائية.
المعايير الفنية:
| مواصفات المشروع | محتوى المعلمة |
| المعيار المطبق | IEC 60898-1 |
| بند | 9.8، 9.9، 9.10 |
| طريقة التحكم | تشغيل الكمبيوتر بشاشة تعمل باللمس مقاس 18.5 بوصة |
| لغة البرنامج | الإنجليزية |
| بنود الاختبار |
1. اختبار تأخير قاطع الدائرة الكهربائية المصغر 1.13+1.45In؛ 2.55In 2. اختبار فوري لقاطع الدائرة الكهربائية المصغر 3-20In 3. اختبار ارتفاع درجة الحرارة لقاطع الدائرة الكهربائية المصغر 4. اختبار 28 يومًا لقاطع الدائرة الكهربائية المصغر |
| محطة الاختبار | 1 محطة |
| طاقة الإدخال | AC380V 50Hz 40kVA |
| معلمات رحلة التأخير | |
| تيار الخرج المتردد | 1~320A |
| جهد الخرج المتردد | 1-5V |
| قناة التيار الخارج | 1 قناة، يتم توصيل جهات اتصال قاطع الدائرة الكهربائية متعددة P على التوالي لاختبار عدة مفاتيح في نفس الوقت (بحد أقصى 3 قطع) |
| اختبار منتجات قاطع الدائرة الكهربائية المصغرة | 2.5~125A |
| شكل موجة التيار الخارج | موجة جيبية (تصحيح تشوه شكل موجة التيار للمعدات لا يزيد عن 5٪، خطأ النظام لا يزيد عن 3٪) |
| طريقة التحكم في التيار | تعديل تلقائي، يتم ضبط التيار على شاشة اللمس |
| دقة التيار | المستوى 0.5 |
| دقة الجهد | المستوى 0.5 |
| نسبة المحول | 400/5A |
| وقت الاختبار | 1~999999s |
| تيار | بعد تطبيق 1.13 ضعف التيار، يرتفع بسرعة وبشكل تلقائي إلى 1.45 ضعف التيار في 5 ثوانٍ |
| تركيبات | اعتماد طريقة الطرف، تأخير: محطة واحدة، فورية: محطة واحدة. |
| اختبار التعثر الفوري | |
| تركيبات | اعتماد طريقة الطرف، تأخير: ثلاث محطات، فورية: محطة واحدة. |
| تيار الخرج | AC3A～2500A |
| تيارات التعثر الفورية | 3-20 في |
| جهد الخرج | 1-5V |
| قنوات التيار الخارج | 1 قناة |
| دقة التيار | مستوى 0.5 |
| الدقة | 1A |
| وقت الاختبار الفوري | ≤0.2s |
| تحديد الحد الأعلى لوقت التشغيل | 1~200ms |
| تحديد الحد الأدنى لوقت التشغيل | 1~200ms |
| محطة الاختبار | 1 محطة |
| وقت التوقيت | 1~9999ms |
| وظيفة الحماية: | حماية ماس كهربائي، حماية من الحمل الزائد، حماية من التسرب |
| اختبار ارتفاع درجة الحرارة | في ظل ظروف التشغيل العادية، عند اختبار قاطع الدائرة الكهربائية وفقًا للشروط المحددة. يجب ألا يتضرر قاطع الدائرة الكهربائية للتأثير على وظيفته أو سلامة استخدامه. |
| قناة قياس درجة الحرارة | 16 قناة، دقة درجة الحرارة: 0.1 درجة، (1 قناة تقيس درجة الحرارة المحيطة داخل الغرفة) |
| مزدوجة حرارية | النوع T أو النوع K |
| منحنى درجة الحرارة | عرض الكمبيوتر مع جدول تسجيل بيانات درجة الحرارة |
| نطاق قياس درجة الحرارة | 0~200 درجة |
| اختبار 28 يومًا | |
| برنامج الاختبار | يتم تزويد العينة بـ AC 30V والتيار المقنن، ووقت التشغيل هو 21 ساعة، ووقت الإيقاف هو 3 ساعات، والدورة هي 28 مرة. يتم قياس درجة حرارة الطرف أثناء دورة التشغيل الأخيرة، ومقارنتها بدرجة الحرارة المقاسة الأولية، ومقارنة قيمة ارتفاع درجة الحرارة بالمتطلبات القياسية. بعد قياس ارتفاع درجة الحرارة، يرتفع التيار إلى قيمة تيار التعثر في 5 ثوانٍ، ويجب أن يتعثر قاطع الدائرة الكهربائية في غضون الوقت المحدد/المحدد مسبقًا. |
| جهد الخرج | أكثر من AC 30V |
| تيار الخرج المتردد | AC 3-125A |
| وقت التشغيل | وقت التشغيل 0-99 ساعة، يمكن ضبطه مسبقًا |
| وقت الإيقاف | 0-99 ساعة يمكن ضبطها مسبقًا |
| عدد الدورات | 0-9999 مرة يمكن ضبطها مسبقًا |
| وقت التعثر | قابل للتسجيل |
| تيار التعثر | 3~200A |
| تقييم النتائج |
1. ما إذا كان قاطع الدائرة الكهربائية قد تعثر أثناء الاختبار أم لا. إذا تعثر، فقد فشل؛ إذا لم يتعثر، فقد نجح. 2. مقارنة ارتفاع درجة الحرارة، إذا تجاوز القيمة القياسية بمقدار 15K، فهو معيب؛ إذا لم يتجاوز القيمة القياسية، فهو مقبول. 3. بعد ارتفاع التيار إلى تيار التعثر، إذا تعثر في غضون الوقت المحدد/المحدد مسبقًا، فهو مقبول؛ إذا تجاوز الوقت المحدد/المحدد مسبقًا أو لم يتعثر، فهو معيب. |
| تكوين | |
| كابل التوصيل | أسلاك لاختبار ارتفاع درجة الحرارة: 1، 1.5، 2، 2.5، 4، 6 و 10، كل مواصفة لها طول 1 متر، وتطابق 5 قطع لكل مواصفة؛ 16، 25، 35، و 50، كل مواصفة لها طول 2 متر، وتطابق 5 قطع لكل مواصفة |
| مزدوجة حرارية | النوع K، 16 قطعة، طول 2 متر لكل قطعة |
| التحكم في درجة الحرارة في الغرف |
1 قطعة، لتسخين الغرفة إلى (RT+5~50°C) تسخين الغرفة إلى (RT+5~50°C) 1 عنصر تسخين في كل غرفة. نظام التحكم لضبط درجة الحرارة والحفاظ عليها لكل غرفة. يتم تثبيت 1 منظم على لوحة التحكم. |
| الأجهزة | شاشة الكمبيوتر أكبر من 18.5 بوصة، مع WIFI |
| فتحة الخيوط | تم تجهيز كل محطة عمل بفتحات خيوط لسهولة التوصيل بالأدوات خارج الصندوق |
| البرمجيات | أجزاء برنامج قابلة للتحرير، قادرة على تكوين المنحنيات، وإنشاء التقارير، وقابلة للطباعة |
خصائص المعدات:
يتم لحام حجرة المعدات بالفولاذ عالي الجودة، ويتم طلاء اللوحة وإغلاقها، والسطح مضاد للكهرباء الساكنة ومضاد للصدأ ومضاد للتآكل. تم تجهيز الجزء العلوي من المعدات بلوحة ومفتاح طاقة ومجموعة متنوعة من أطراف الأسلاك (لاختبار التعثر المتأخر). تم تصميم المعدات بشكل معقول واستخدامها مع مزايا الراحة والتشغيل البسيط والأداء الموثوق والمظهر الجميل.
وفقًا للتعثر المتأخر للبند 9.10.2.1 أو 9.10.2.2 من المعيار IEC60898-1، يمكن اختبار الغرف في SN2501C بشكل مستقل في نفس الوقت. وفقًا للاختبار الفوري للبند 9.10.3.2-9.10.3.4 من IEC60898-1، لا يمكن اختباره إلا في أوقات مختلفة.
| نوع الاختبار | التركيبة 1 | التركيبة 2 | التركيبة 3 | التركيبة 3 |
| اختبار التعثر المتأخر | √ | |||
| اختبار التعثر الفوري | √ | |||
| ارتفاع درجة الحرارة | √ | √ | ||
| إجراء اختبار 28 يومًا | √ |
تم تجهيز الغرفة بجهاز تسخين، مع نطاق تحكم في درجة الحرارة من RT+5~50°C، بحيث يمكن استخدام عينات النموذج في الغرفة في درجات الحرارة المحيطة العادية، ويتضمن وظيفة مراقبة درجة الحرارة المحيطة ثلاثية الاتجاهات.
يجب أن يسمح البرنامج بإنهاء أي برنامج اختبار في أي وقت دون الحاجة إلى الانتظار حتى يكتمل الإجراء القياسي، مع الاحتفاظ بالنتائج التي تم الحصول عليها في وقت الإنهاء.
مبدأ الاختبار:
تعتمد معدات الاختبار هذه مبدأ الجهد المنخفض والإخراج عالي التيار، وتستخدم التيار الكبير في الجهاز لعزل تيار الخرج للمحول، وتضبط حجم التيار من خلال شاشة اللمس، ويقوم مصدر التيار المستمر بضبط حجم تيار الخرج للمحول، والذي يتمتع بوظيفة تثبيت التيار تلقائيًا. لديها خيار لضبط وقت الاختبار باستخدام شاشة اللمس ومقارنة وقت رحلة الاختبار لتقييم جودة قاطع الدائرة الكهربائية.
